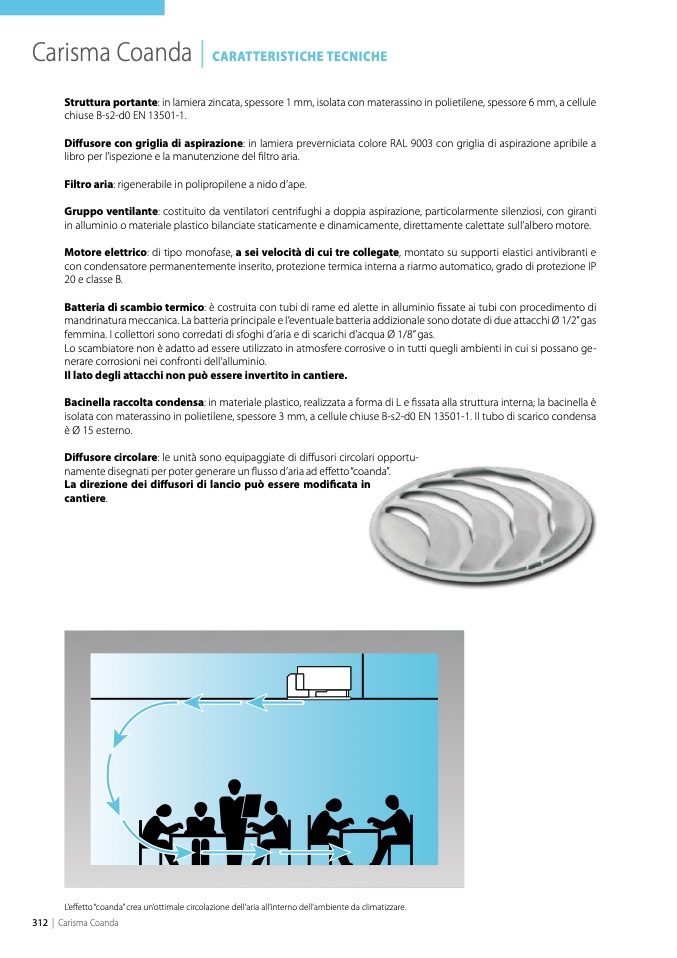

Carisma Coanda |
CARATTERISTICHE TECNICHE
Struttura portante: in lamiera zincata, spessore 1 mm, isolata con materassino in polietilene, spessore 6 mm, a cellule
chiuse B‐s2‐d0 EN 13501‐1.
Di
ffusore con griglia di aspirazione: in lamiera preverniciata colore RAL 9003 con griglia di aspirazione apribile a
libro per l’ispezione e la manutenzione del filtro aria.
Filtro aria: rigenerabile in polipropilene a nido d’ape.
Gruppo ventilante: costituito da ventilatori centrifughi a doppia aspirazione, particolarmente silenziosi, con giranti
in alluminio o materiale plastico bilanciate staticamente e dinamicamente, direttamente calettate sull’albero motore.
Motore elettrico: di tipo monofase, a sei velocità di cui tre collegate, montato su supporti elastici antivibranti e
con condensatore permanentemente inserito, protezione termica interna a riarmo automatico, grado di protezione IP
20 e classe B.
Batteria di scambio termico:
è costruita con tubi di rame ed alette in alluminio fissate ai tubi con procedimento di
mandrinatura meccanica. La batteria principale e l’eventuale batteria addizionale sono dotate di due attacchi Ø 1/2”gas
femmina. I collettori sono corredati di sfoghi d’aria e di scarichi d’acqua Ø 1/8” gas.
Lo scambiatore non
è adatto ad essere utilizzato in atmosfere corrosive o in tutti quegli ambienti in cui si possano ge-
nerare corrosioni nei confronti dell’alluminio.
Il lato degli attacchi non pu
ò essere invertito in cantiere.
Bacinella raccolta condensa: in materiale plastico, realizzata a forma di L e fissata alla struttura interna; la bacinella
è
isolata con materassino in polietilene, spessore 3 mm, a cellule chiuse B‐s2‐d0 EN 13501‐1. Il tubo di scarico condensa
è Ø 15 esterno.
Di
ffusore circolare: le unit
à sono equipaggiate di di
ffusori circolari opportu-
namente disegnati per poter generare un flusso d’aria ad effetto “coanda”.
La direzione dei di
ffusori di lancio può essere modificata in
cantiere.
L’effetto “coanda” crea un’ottimale circolazione dell’aria all’interno dell’ambiente da climatizzare.
312 | Carisma Coanda
