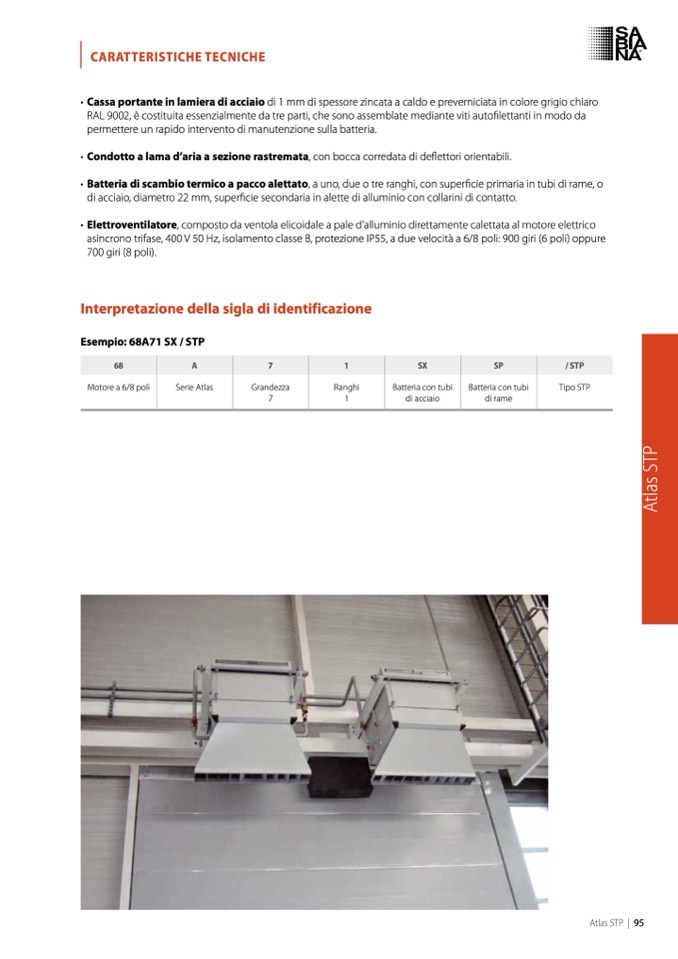

CARATTERISTICHE TECNICHE

• Cassa portante in lamiera di acciaio di 1 mm di spessore zincata a caldo e preverniciata in colore grigio chiaro

RAL 9002,

è costituita essenzialmente da tre parti, che sono assemblate mediante viti autofilettanti in modo da

permettere un rapido intervento di manutenzione sulla batteria.

• Condotto a lama d’aria a sezione rastremata, con bocca corredata di deflettori orientabili.

• Batteria di scambio termico a pacco alettato, a uno, due o tre ranghi, con super

ficie primaria in tubi di rame, o

di acciaio, diametro 22 mm, super

ficie secondaria in alette di alluminio con collarini di contatto.

• Elettroventilatore, composto da ventola elicoidale a pale d’alluminio direttamente calettata al motore elettrico

asincrono trifase, 400 V 50 Hz, isolamento classe B, protezione IP55, a due velocit

à a 6/8 poli: 900 giri (6 poli) oppure

700 giri (8 poli).

Interpretazione della sigla di identificazione

Esempio: 68A71 SX / STP

Motore a 6/8 poli

Tipo STP

Atlas STP | 95

68

A

7

1

SX

SP

/ STP

Serie Atlas

Grandezza

7

Ranghi

1

Batteria con tubi

di acciaio

Batteria con tubi

di rame

A

t

l

a

s

S

T

P
