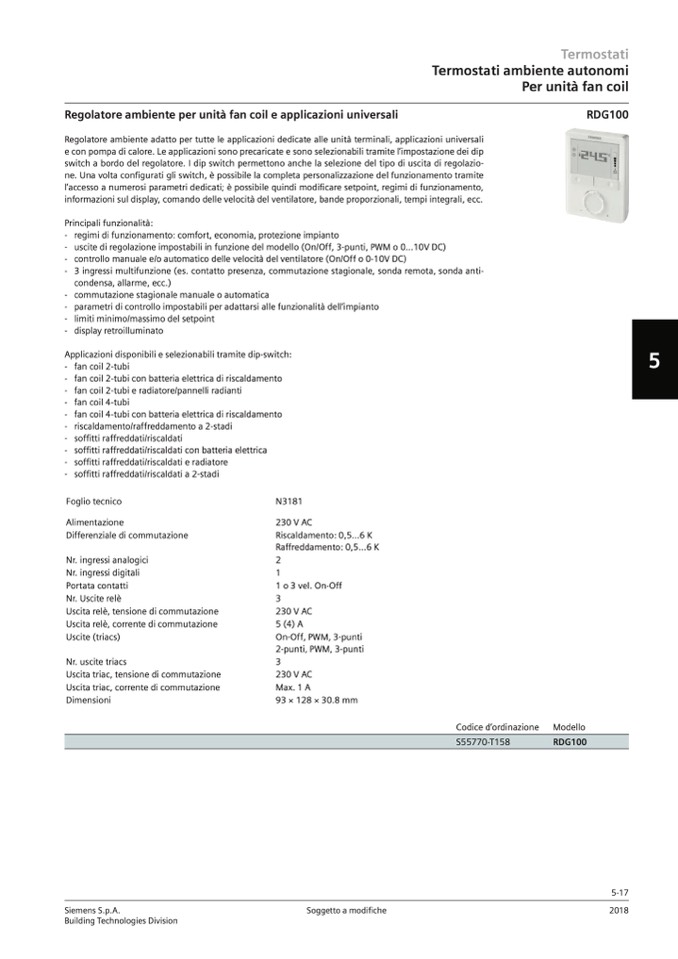

Regolatore ambiente per unità fan coil e applicazioni universali

Regolatore ambiente adatto per tutte le applicazioni dedicate alle unità terminali, applicazioni universali

e con pompa di calore. Le applicazioni sono precaricate e sono selezionabili tramite l’impostazione dei dip

switch a bordo del regolatore. I dip switch permettono anche la selezione del tipo di uscita di regolazio-

ne. Una volta configurati gli switch, è possibile la completa personalizzazione del funzionamento tramite

l’accesso a numerosi parametri dedicati; è possibile quindi modificare setpoint, regimi di funzionamento,

informazioni sul display, comando delle velocità del ventilatore, bande proporzionali, tempi integrali, ecc.

Principali funzionalità:

- regimi di funzionamento: comfort, economia, protezione impianto

- uscite di regolazione impostabili in funzione del modello (On/Off, 3-punti, PWM o 0...10V DC)

- controllo manuale e/o automatico delle velocit

à del ventilatore (On/Off o 0-10V DC)

- 3 ingressi multifunzione (es. contatto presenza, commutazione stagionale, sonda remota, sonda anti-

RDG100

Foglio tecnico

Alimentazione

Differenziale di commutazione

Nr. ingressi analogici

Nr. ingressi digitali

Portata contatti

Nr. Uscite relè

Uscita relè, tensione di commutazione

Uscita relè, corrente di commutazione

Uscite (triacs)

Nr. uscite triacs

Uscita triac, tensione di commutazione

Uscita triac, corrente di commutazione

Dimensioni

N3181

230 V AC

Riscaldamento: 0,5...6 K

Raffreddamento: 0,5...6 K

2

1

1 o 3 vel. On-Off

3

230 V AC

5 (4) A

On-Off, PWM, 3-punti

2-punti, PWM, 3-punti

3

230 V AC

Max. 1 A

93 × 128 × 30.8 mm

Termostati

Termostati ambiente autonomi

Per unità fan coil

condensa, allarme, ecc.)

- commutazione stagionale manuale o automatica

- parametri di controllo impostabili per adattarsi alle funzionalità dell’impianto

- limiti minimo/massimo del setpoint

- display retroilluminato

Applicazioni disponibili e selezionabili tramite dip-switch:

- fan coil 2-tubi

- fan coil 2-tubi con batteria elettrica di riscaldamento

- fan coil 2-tubi e radiatore/pannelli radianti

- fan coil 4-tubi

- fan coil 4-tubi con batteria elettrica di riscaldamento

- riscaldamento/raffreddamento a 2-stadi

- soffitti raffreddati/riscaldati

- soffitti raffreddati/riscaldati con batteria elettrica

- soffitti raffreddati/riscaldati e radiatore

- soffitti raffreddati/riscaldati a 2-stadi

Codice d’ordinazione

Modello

S55770-T158

RDG100
