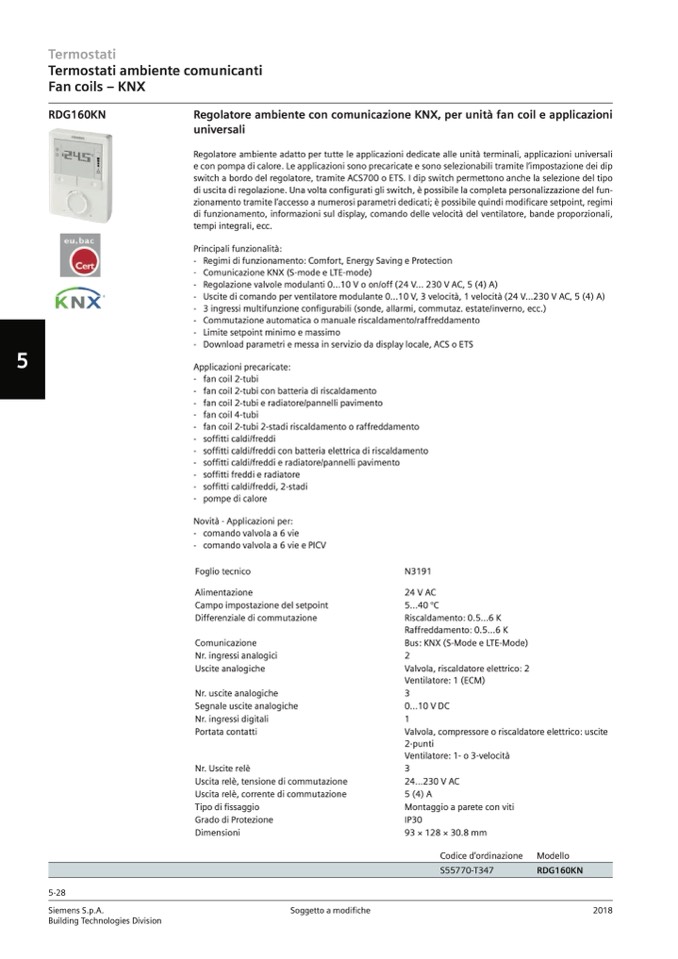

RDG160KN

Termostati

Termostati ambiente comunicanti

Fan coils – KNX

RDG160KN

Regolatore ambiente con comunicazione KNX, per unità fan coil e applicazioni

universali

Regolatore ambiente adatto per tutte le applicazioni dedicate alle unità terminali, applicazioni universali

e con pompa di calore. Le applicazioni sono precaricate e sono selezionabili tramite l’impostazione dei dip

switch a bordo del regolatore, tramite ACS700 o ETS. I dip switch permettono anche la selezione del tipo

di uscita di regolazione. Una volta configurati gli switch, è possibile la completa personalizzazione del fun-

zionamento tramite l’accesso a numerosi parametri dedicati; è possibile quindi modificare setpoint, regimi

di funzionamento, informazioni sul display, comando delle velocità del ventilatore, bande proporzionali,

tempi integrali, ecc.

Principali funzionalità:

- Regimi di funzionamento: Comfort, Energy Saving e Protection

- Comunicazione KNX (S-mode e LTE-mode)

- Regolazione valvole modulanti 0...10 V o on/off (24 V... 230 V AC, 5 (4) A)

- Uscite di comando per ventilatore modulante 0...10 V, 3 velocità, 1 velocità (24 V...230 V AC, 5 (4) A)

- 3 ingressi multifunzione configurabili (sonde, allarmi, commutaz. estate/inverno, ecc.)

- Commutazione automatica o manuale riscaldamento/raffreddamento

- Limite setpoint minimo e massimo

- Download parametri e messa in servizio da display locale, ACS o ETS

Applicazioni precaricate:

- fan coil 2-tubi

- fan coil 2-tubi con batteria di riscaldamento

- fan coil 2-tubi e radiatore/pannelli pavimento

- fan coil 4-tubi

- fan coil 2-tubi 2-stadi riscaldamento o raffreddamento

- soffitti caldi/freddi

- soffitti caldi/freddi con batteria elettrica di riscaldamento

- soffitti caldi/freddi e radiatore/pannelli pavimento

- soffitti freddi e radiatore

- soffitti caldi/freddi, 2-stadi

- pompe di calore

Novità - Applicazioni per:

- comando valvola a 6 vie

- comando valvola a 6 vie e PICV

Foglio tecnico

Alimentazione

Campo impostazione del setpoint

Differenziale di commutazione

Comunicazione

Nr. ingressi analogici

Uscite analogiche

Nr. uscite analogiche

Segnale uscite analogiche

Nr. ingressi digitali

Portata contatti

Nr. Uscite relè

Uscita relè, tensione di commutazione

Uscita relè, corrente di commutazione

Tipo di fissaggio

Grado di Protezione

Dimensioni

Soggetto a modifiche

N3191

24 V AC

5...40 °C

Riscaldamento: 0.5...6 K

Raffreddamento: 0.5...6 K

Bus: KNX (S-Mode e LTE-Mode)

2

Valvola, riscaldatore elettrico: 2

Ventilatore: 1 (ECM)

3

0...10 V DC

1

Valvola, compressore o riscaldatore elettrico: uscite

2-punti

Ventilatore: 1- o 3-velocità

3

24...230 V AC

5 (4) A

Montaggio a parete con viti

IP30

93 × 128 × 30.8 mm

Codice d’ordinazione

Modello

5-28
