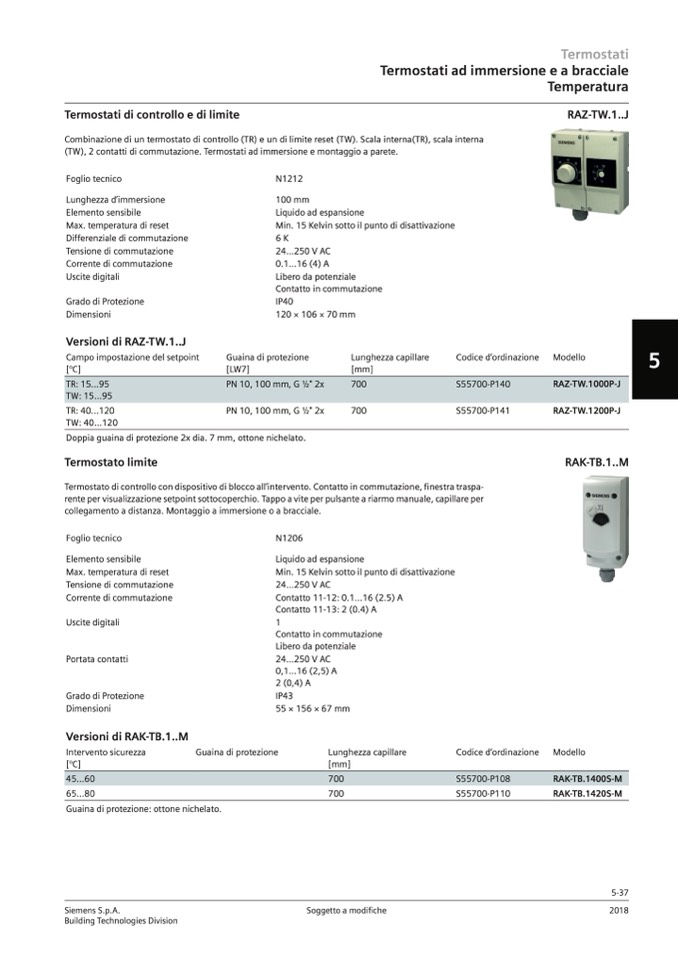

Termostati di controllo e di limite

Combinazione di un termostato di controllo (TR) e un di limite reset (TW). Scala interna(TR), scala interna

(TW), 2 contatti di commutazione. Termostati ad immersione e montaggio a parete.

RAZ-TW.1..J

Guaina di protezione

[LW7]

Lunghezza capillare

[mm]

Codice d’ordinazione

Modello

RAK-TB.1..M

TR: 15...95

TW: 15...95

TR: 40...120

TW: 40...120

PN 10, 100 mm, G 1⁄2" 2x

PN 10, 100 mm, G 1⁄2" 2x

Termostato di controllo con dispositivo di blocco all’intervento. Contatto in commutazione, finestra traspa-

rente per visualizzazione setpoint sottocoperchio. Tappo a vite per pulsante a riarmo manuale, capillare per

collegamento a distanza. Montaggio a immersione o a bracciale.

Foglio tecnico

Elemento sensibile

Max. temperatura di reset

Tensione di commutazione

Corrente di commutazione

Uscite digitali

Portata contatti

Grado di Protezione

Dimensioni

Versioni di RAK-TB.1..M

Intervento sicurezza

[°C]

N1206

Liquido ad espansione

Min. 15 Kelvin sotto il punto di disattivazione

24...250 V AC

Contatto 11-12: 0.1...16 (2.5) A

Contatto 11-13: 2 (0.4) A

1

Contatto in commutazione

Libero da potenziale

24...250 V AC

0,1...16 (2,5) A

2 (0,4) A

IP43

55 × 156 × 67 mm

Guaina di protezione

Lunghezza capillare

[mm]

Soggetto a modifiche

Codice d’ordinazione

Modello

700

700

Termostati

Termostati ad immersione e a bracciale

Temperatura

Foglio tecnico

Lunghezza d’immersione

Elemento sensibile

Max. temperatura di reset

Differenziale di commutazione

Tensione di commutazione

Corrente di commutazione

Uscite digitali

Grado di Protezione

Dimensioni

Versioni di RAZ-TW.1..J

Campo impostazione del setpoint

[°C]

N1212

100 mm

Liquido ad espansione

Min. 15 Kelvin sotto il punto di disattivazione

6 K

24...250 V AC

0.1...16 (4) A

Libero da potenziale

Contatto in commutazione

IP40

120 × 106 × 70 mm

S55700-P140

S55700-P141

RAZ-TW.1000P-J

RAZ-TW.1200P-J

5

Doppia guaina di protezione 2x dia. 7 mm, ottone nichelato.

Termostato limite

45...60

700

S55700-P108

RAK-TB.1400S-M

65...80

700

S55700-P110

RAK-TB.1420S-M

Guaina di protezione: ottone nichelato.

Siemens S.p.A.

Building Technologies Division

5-37

2018
