Linea TRV (Radiatori)

Applicazioni tipiche Servocomandi

Foglio tecnico

– Radiatori RTN..

N2111

RTN51 / RTN51G RTN71 RTN81

Applicazioni tipiche

Servocomandi

Foglio tecnico

4.5 mm

2.5 mm

4.5 mm

– Radiatori

STA..

SSA..

N4884

N4893

100 N

100 N

90 N

Tensione di

funzionamento

Segnale di pos.

Tempo di pos. [s]

AC 230 V

2-punti

210

STA23

STA23HD 1)

3-punti

AC 24 V

3-punti

150

150

SSA31

SSA81

0...10 V

270 2)

STA63

AC/DC 24 V

2-punti/PDM

270

STA73

STA73HD 1)

0...10 V

34

SSA61

Normalmente aperta/Normalmente chiusa (valvole per radiatori)

NC

NC

PN 10

1...120 °C

DIN

NF

DN

Rp/R

[pollici]

kv

∆p

max

[m3/h]

[kPa]

Scheda tecnica

N2105

N2106

VDN110

VDN210

10

Rp/R 3⁄8

0.09...0.63

60

VDN115

VDN215

15

Rp/R 1⁄2

0.10...0.89

60

VDN120

VDN220

20

Rp/R 3⁄4

0.31...1.41

60

VEN110

VEN210

10

Rp/R 3⁄8

0.09...0.63

60

VEN115

VEN215

15

Rp/R 1⁄2

0.10...0.89

60

VEN120

VEN220

20

Rp/R 3⁄4

0.31...1.41

60

VUN210

10

Rp/R 3⁄8

0.14...0.60

60

VUN215

15

Rp/R 1⁄2

0.13...0.77

60

Calibratura delle valvole per corpi riscaldanti VEN.., VDN.., VUN..

Valori di kv [m3/h] alle diverse posizioni di calibratura

7

Campo di regolazione con servocomandi

elettromeccanici ed elettrotermici

SSA.., STA.., SSA955

n

n

n

n

n

n

Campo di regolazione

con la testina termostatica RTN..

n

n

n

n

n

n

n

Cifre di riferimento per la calibratura

1

2

3

4

5

N

N (kvs)

VDN110/VDN210/VEN110/VEN210

0.072

0.17

0.24

0.28

0.37

0.43

0.63

VDN115/VDN215/VEN115/VEN215

0.07

0.17

0.28

0.36

0.45

0.50

0.89

VDN120/VDN220/VEN120/VEN220

0.22

0.35

0.44

0.52

0.60

0.71

1.41

VUN210

0.14

0.26

0.34

0.39

0.40

0.43

0.60

VUN215

0.13

0.22

0.30

0.39

0.45

0.50

0.77

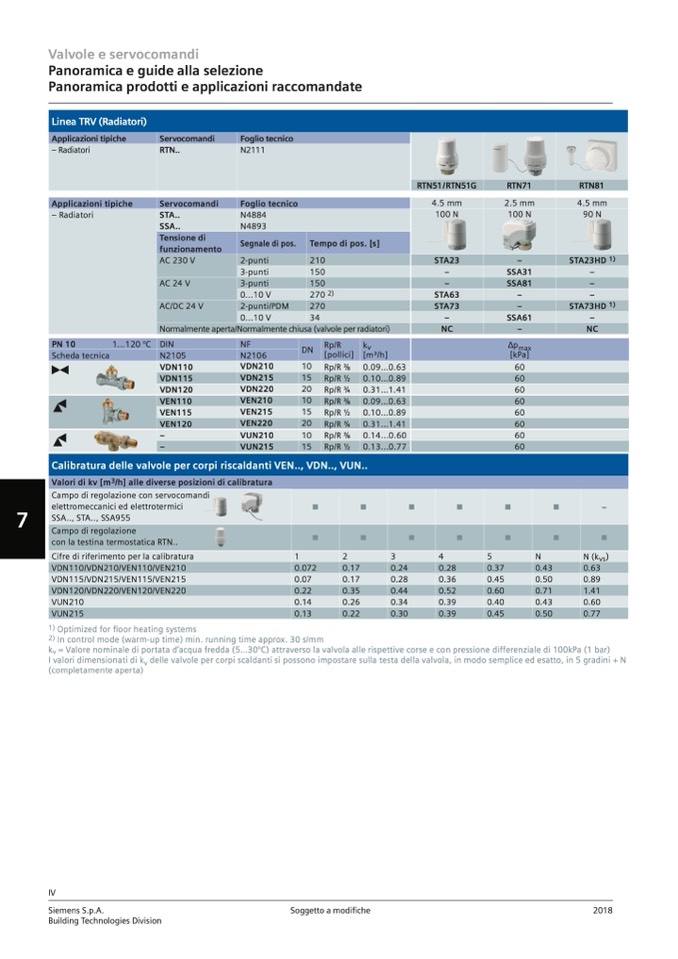

Valvole e servocomandi

Panoramica e guide alla selezione

Panoramica prodotti e applicazioni raccomandate

1) Optimized for floor heating systems

2) In control mode (warm-up time) min. running time approx. 30 s/mm

k

v

= Valore nominale di portata d’acqua fredda (5...30°C) attraverso la valvola alle rispettive corse e con pressione differenziale di 100kPa (1 bar)

I valori dimensionati di k

v

delle valvole per corpi scaldanti si possono impostare sulla testa della valvola, in modo semplice ed esatto, in 5 gradini + N

(completamente aperta)

IV
