7
1000
1000
0.6
15
BPZ:MVF461H15-0.6
MVF461H15-0.6
1000
1000
1.5
15
BPZ:MVF461H15-1.5
MVF461H15-1.5
1000
1000
3
15
BPZ:MVF461H15-3
MVF461H15-3
1000
1000
5
20
BPZ:MVF461H20-5
MVF461H20-5
1000
1000
8
25
BPZ:MVF461H25-8
MVF461H25-8
1000
1000
12
32
BPZ:MVF461H32-12
MVF461H32-12
1000
1000
20
40
BPZ:MVF461H40-20
MVF461H40-20
1000
1000
30
50
BPZ:MVF461H50-30
MVF461H50-30

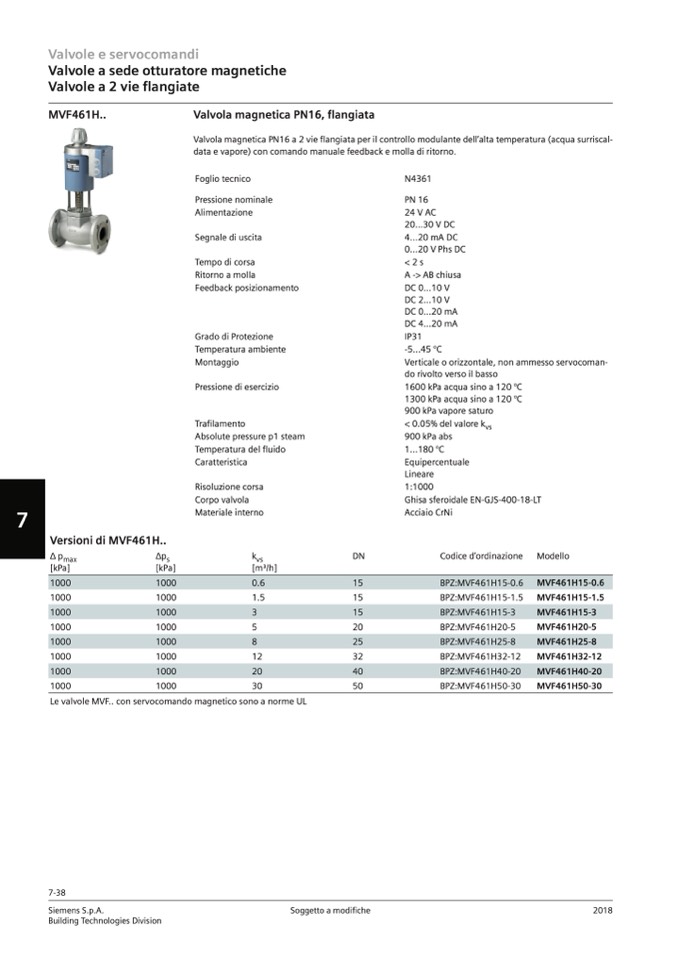

Valvole e servocomandi
Valvole a sede otturatore magnetiche
Valvole a 2 vie flangiate
MVF461H..
Valvola magnetica PN16, flangiata
Valvola magnetica PN16 a 2 vie flangiata per il controllo modulante dell’alta temperatura (acqua surriscal-
data e vapore) con comando manuale feedback e molla di ritorno.
Versioni di MVF461H..
Δ p
max
Δp
s
[kPa]
[kPa]
DN
Codice d’ordinazione
Modello
Foglio tecnico
Pressione nominale
Alimentazione
Segnale di uscita
Tempo di corsa
Ritorno a molla
Feedback posizionamento
Grado di Protezione
Temperatura ambiente
Montaggio
Pressione di esercizio
Trafilamento
Absolute pressure p1 steam
Temperatura del fluido
Caratteristica
Risoluzione corsa
Corpo valvola
Materiale interno
k
vs
[m3/h]
N4361
PN 16
24 V AC
20...30 V DC
4...20 mA DC
0...20 V Phs DC
< 2 s
A -> AB chiusa
DC 0...10 V
DC 2...10 V
DC 0...20 mA
DC 4...20 mA
IP31
-5...45 °C
Verticale o orizzontale, non ammesso servocoman-
do rivolto verso il basso
1600 kPa acqua sino a 120 °C
1300 kPa acqua sino a 120 °C
900 kPa vapore saturo
< 0.05% del valore k
vs
900 kPa abs
1...180 °C
Equipercentuale
Lineare
1:1000
Ghisa sferoidale EN-GJS-400-18-LT
Acciaio CrNi
Le valvole MVF.. con servocomando magnetico sono a norme UL
7-38
