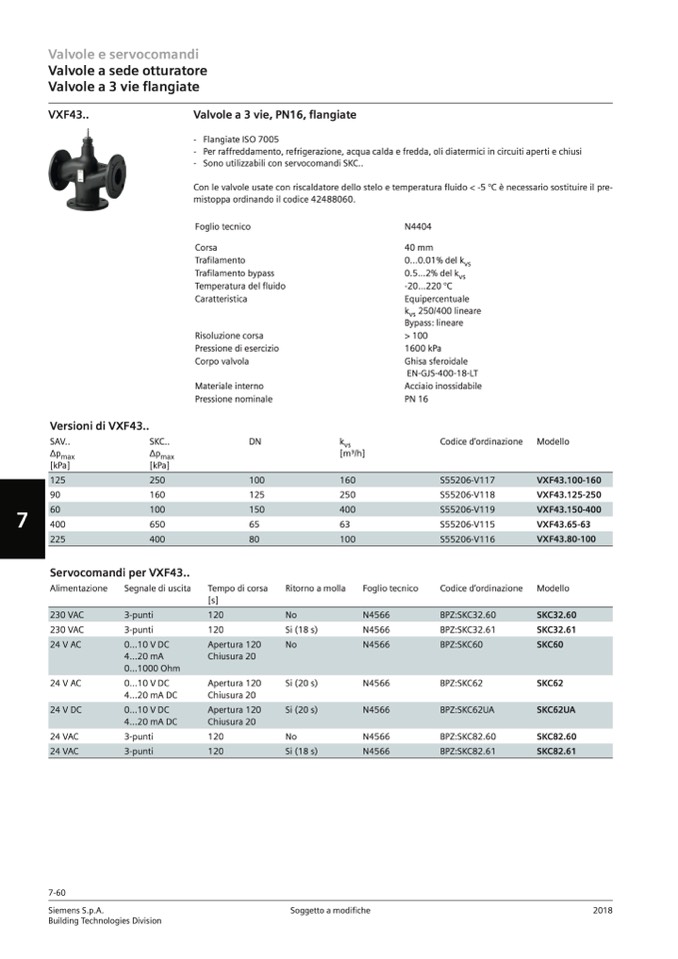

Valvole e servocomandi

Valvole a sede otturatore

Valvole a 3 vie flangiate

VXF43..

Valvole a 3 vie, PN16, flangiate

- Flangiate ISO 7005

- Per raffreddamento, refrigerazione, acqua calda e fredda, oli diatermici in circuiti aperti e chiusi

- Sono utilizzabili con servocomandi SKC..

Con le valvole usate con riscaldatore dello stelo e temperatura fluido < -5 °C è necessario sostituire il pre-

mistoppa ordinando il codice 42488060.

Versioni di VXF43..

SAV..

SKC..

Δp

max

Δp

max

[kPa]

[kPa]

Servocomandi per VXF43..

Alimentazione

Segnale di uscita

Foglio tecnico

Corsa

Trafilamento

Trafilamento bypass

Temperatura del fluido

Caratteristica

Risoluzione corsa

Pressione di esercizio

Corpo valvola

Materiale interno

Pressione nominale

DN

Tempo di corsa

[s]

N4404

40 mm

0...0.01% del k

vs

0.5...2% del k

vs

-20...220 °C

Equipercentuale

k

vs

250/400 lineare

Bypass: lineare

> 100

1600 kPa

Ghisa sferoidale

EN-GJS-400-18-LT

Acciaio inossidabile

PN 16

Codice d’ordinazione

Codice d’ordinazione

Modello

Modello

k

vs

[m3/h]

Ritorno a molla

Foglio tecnico

7-60

Siemens S.p.A.

Building Technologies Division

Soggetto a modifiche

2018
