7

200

200

130

100

BPZ:M3P100FY

M3P100FY

300

300

80

80

BPZ:M3P80FY

M3P80FY

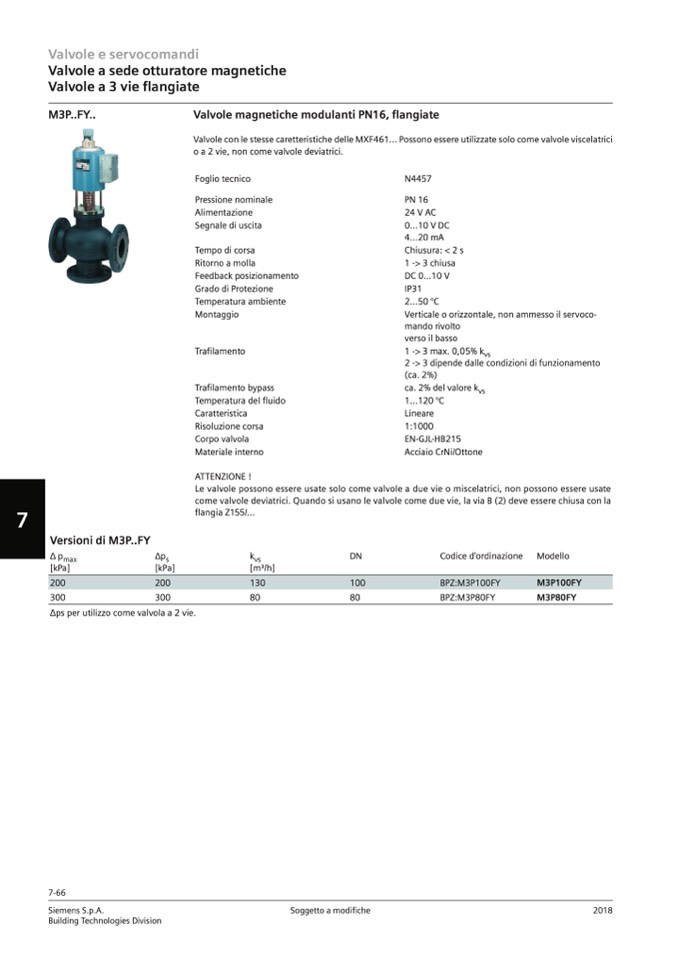

Valvole e servocomandi

Valvole a sede otturatore magnetiche

Valvole a 3 vie flangiate

M3P..FY..

Valvole magnetiche modulanti PN16, flangiate

Valvole con le stesse caretteristiche delle MXF461... Possono essere utilizzate solo come valvole viscelatrici

o a 2 vie, non come valvole deviatrici.

Versioni di M3P..FY

Δ p

max

[kPa]

Δps per utilizzo come valvola a 2 vie.

Foglio tecnico

Pressione nominale

Alimentazione

Segnale di uscita

Tempo di corsa

Ritorno a molla

Feedback posizionamento

Grado di Protezione

Temperatura ambiente

Montaggio

Trafilamento

Trafilamento bypass

Temperatura del fluido

Caratteristica

Risoluzione corsa

Corpo valvola

Materiale interno

N4457

PN 16

24 V AC

0...10 V DC

4...20 mA

Chiusura: < 2 s

1 -> 3 chiusa

DC 0...10 V

IP31

2...50 °C

Verticale o orizzontale, non ammesso il servoco-

mando rivolto

verso il basso

1 -> 3 max. 0,05% k

vs

2 -> 3 dipende dalle condizioni di funzionamento

(ca. 2%)

ca. 2% del valore k

vs

1...120 °C

Lineare

1:1000

EN-GJL-HB215

Acciaio CrNi/Ottone

ATTENZIONE !

Le valvole possono essere usate solo come valvole a due vie o miscelatrici, non possono essere usate

come valvole deviatrici. Quando si usano le valvole come due vie, la via B (2) deve essere chiusa con la

flangia Z155/...

Modello

Δp

s

[kPa]

[m3/h]

k

vs

DN

Codice d’ordinazione

7-66
