1⁄2" G
1⁄2" G
3⁄4" G
1" G
G 11⁄2 B "
G 11⁄4 B "
G2 B "
400
350
350
300
300
175
10
15
20
25
25
32
1
1.6
2.5
4
10
6.3
16

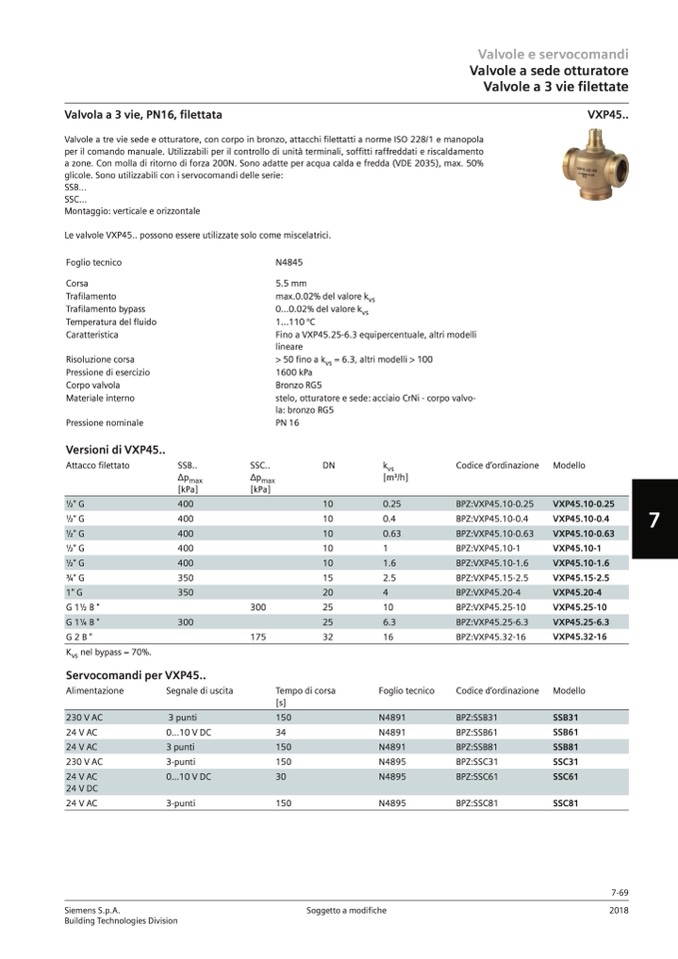

Valvole e servocomandi
Valvole a sede otturatore
Valvole a 3 vie filettate
VXP45..
Valvola a 3 vie, PN16, filettata
Valvole a tre vie sede e otturatore, con corpo in bronzo, attacchi filettatti a norme ISO 228/1 e manopola
per il comando manuale. Utilizzabili per il controllo di unità terminali, soffitti raffreddati e riscaldamento
a zone. Con molla di ritorno di forza 200N. Sono adatte per acqua calda e fredda (VDE 2035), max. 50%
glicole. Sono utilizzabili con i servocomandi delle serie:
SSB...
SSC...
Montaggio: verticale e orizzontale
Le valvole VXP45.. possono essere utilizzate solo come miscelatrici.
Foglio tecnico
Corsa
Trafilamento
Trafilamento bypass
Temperatura del fluido
Caratteristica
Risoluzione corsa
Pressione di esercizio
Corpo valvola
Materiale interno
Pressione nominale
Versioni di VXP45..
Attacco filettato
N4845
5.5 mm
max.0.02% del valore k
vs
0...0.02% del valore k
vs
1...110 °C
Fino a VXP45.25-6.3 equipercentuale, altri modelli
lineare
> 50 fino a k
vs
= 6.3, altri modelli > 100
1600 kPa
Bronzo RG5
stelo, otturatore e sede: acciaio CrNi - corpo valvo-
la: bronzo RG5
PN 16
SSB..
Δp
max
[kPa]
SSC..
Δp
max
[kPa]
DN
k
vs
[m3/h]
Codice d’ordinazione
Modello
1⁄2" G
1⁄2" G
1⁄2" G
400
400
400
400
10
10
10
10
0.25
0.4
0.63
BPZ:VXP45.10-0.25
BPZ:VXP45.10-0.4
BPZ:VXP45.10-0.63
BPZ:VXP45.10-1
BPZ:VXP45.10-1.6
BPZ:VXP45.15-2.5
BPZ:VXP45.20-4
BPZ:VXP45.25-10
BPZ:VXP45.25-6.3
BPZ:VXP45.32-16
VXP45.10-0.25
VXP45.10-0.4
VXP45.10-0.63
VXP45.10-1
VXP45.10-1.6
VXP45.15-2.5
VXP45.20-4
VXP45.25-10
VXP45.25-6.3
VXP45.32-16
7
K
vs
nel bypass = 70%.
Servocomandi per VXP45..
Alimentazione
Segnale di uscita
Tempo di corsa
[s]
Foglio tecnico
Codice d’ordinazione
Modello
230 V AC
3 punti
150
N4891
BPZ:SSB31
SSB31
24 V AC
0...10 V DC
34
N4891
BPZ:SSB61
SSB61
24 V AC
3 punti
150
N4891
BPZ:SSB81
SSB81
230 V AC
3-punti
150
N4895
BPZ:SSC31
SSC31
24 V AC
24 V DC
0...10 V DC
30
N4895
BPZ:SSC61
SSC61
24 V AC
3-punti
150
N4895
BPZ:SSC81
SSC81
Siemens S.p.A.
Building Technologies Division
Soggetto a modifiche
7-69
2018
