7

G 1B "

G 1B "

G 1"

G 1B "

G 11⁄4

G 11⁄4 B "

G 11⁄2 "

G 11⁄2 B "

G 2"

G 2B "

G 21⁄4 "

G 21⁄4 B "

G 23⁄4 "

800

800

800

800

800

800

800

800

800

800

525

525

300

800

800

800

800

800

800

800

800

800

800

775

775

450

800

800

800

800

800

800

800

800

800

800

800

800

800

15

15

15

15

20

20

25

25

32

32

40

40

50

1.6

2.5

4

4

6.3

6.3

10

10

16

16

25

25

40

BPZ:VXG41.1301

BPZ:VXG41.1401

BPZ:VXG41.15

BPZ:VXG41.1501

BPZ:VXG41.20

BPZ:VXG41.2001

BPZ:VXG41.25

BPZ:VXG41.2501

BPZ:VXG41.32

BPZ:VXG41.3201

BPZ:VXG41.40

BPZ:VXG41.4001

BPZ:VXG41.50

VXG41.1301

VXG41.1401

VXG41.15

VXG41.1501

VXG41.20

VXG41.2001

VXG41.25

VXG41.2501

VXG41.32

VXG41.3201

VXG41.40

VXG41.4001

VXG41.50

G 23⁄4 B "

300

450

800

50

40

BPZ:VXG41.5001

VXG41.5001

Nuovo prodotto

Valvole e servocomandi

Valvole a sede otturatore

Valvole a 3 vie filettate

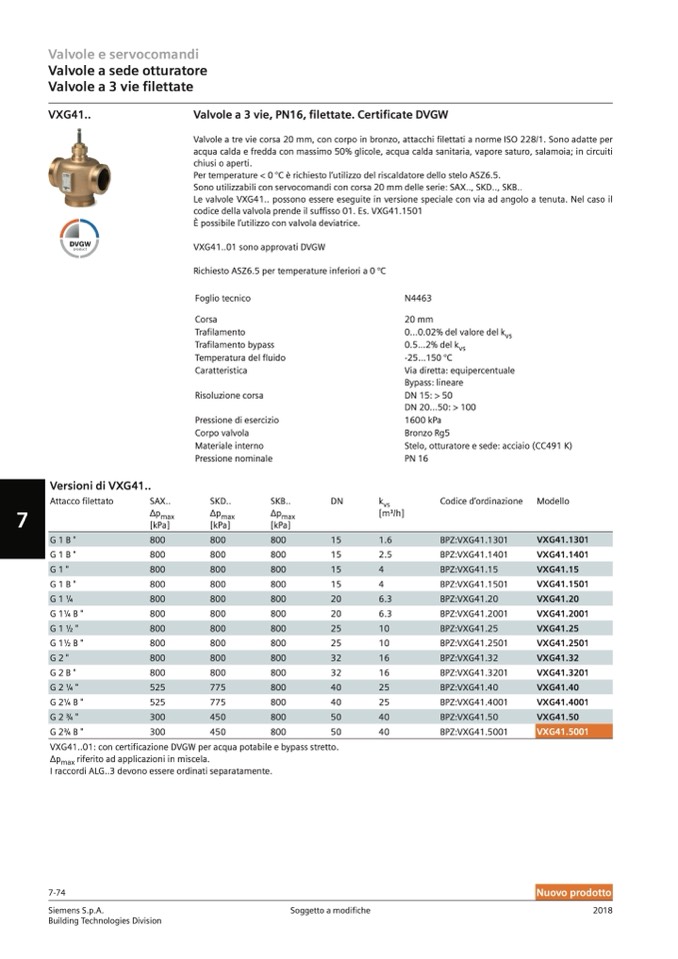

VXG41..

Valvole a 3 vie, PN16, filettate. Certificate DVGW

Valvole a tre vie corsa 20 mm, con corpo in bronzo, attacchi filettati a norme ISO 228/1. Sono adatte per

acqua calda e fredda con massimo 50% glicole, acqua calda sanitaria, vapore saturo, salamoia; in circuiti

chiusi o aperti.

Per temperature < 0 °C è richiesto l’utilizzo del riscaldatore dello stelo ASZ6.5.

Sono utilizzabili con servocomandi con corsa 20 mm delle serie: SAX.., SKD.., SKB..

Le valvole VXG41.. possono essere eseguite in versione speciale con via ad angolo a tenuta. Nel caso il

codice della valvola prende il suffisso 01. Es. VXG41.1501

È possibile l’utilizzo con valvola deviatrice.

Versioni di VXG41..

Attacco filettato

SAX..

Δp

max

[kPa]

Foglio tecnico

Corsa

Trafilamento

Trafilamento bypass

Temperatura del fluido

Caratteristica

Risoluzione corsa

Pressione di esercizio

Corpo valvola

Materiale interno

Pressione nominale

SKD..

SKB..

Δp

max

Δp

max

[kPa]

[kPa]

DN

k

vs

[m3/h]

N4463

20 mm

0...0.02% del valore del k

vs

0.5...2% del k

vs

-25...150 °C

Via diretta: equipercentuale

Bypass: lineare

DN 15: > 50

DN 20...50: > 100

1600 kPa

Bronzo Rg5

Stelo, otturatore e sede: acciaio (CC491 K)

PN 16

Codice d’ordinazione

Modello

VXG41..01 sono approvati DVGW

Richiesto ASZ6.5 per temperature inferiori a 0 °C

VXG41..01: con certificazione DVGW per acqua potabile e bypass stretto.

Δp

max

riferito ad applicazioni in miscela.

I raccordi ALG..3 devono essere ordinati separatamente.
