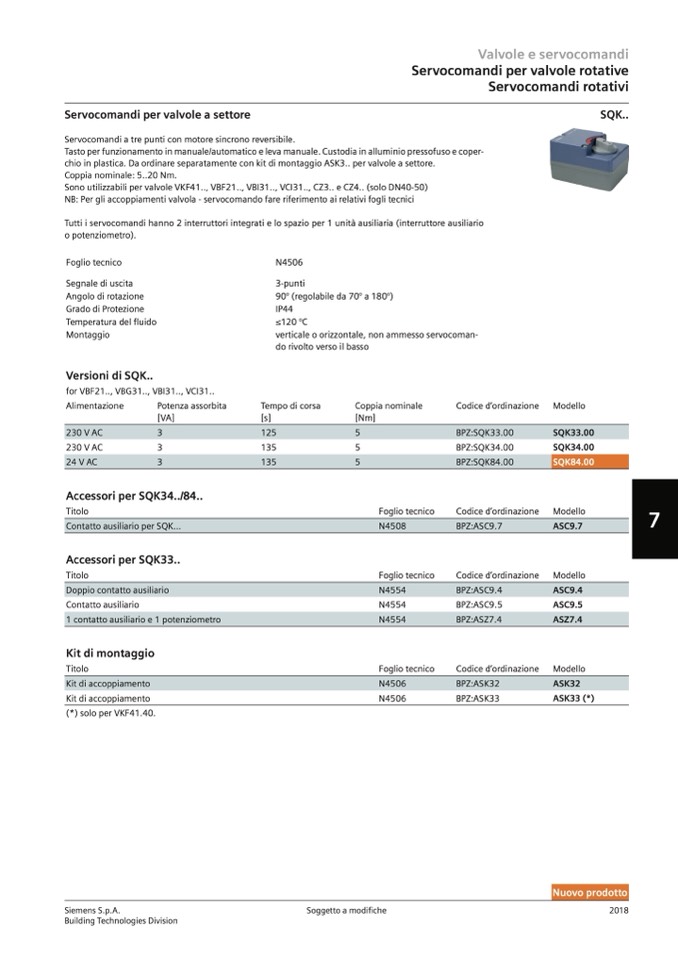

Servocomandi per valvole a settore

Servocomandi a tre punti con motore sincrono reversibile.

Tasto per funzionamento in manuale/automatico e leva manuale. Custodia in alluminio pressofuso e coper-

chio in plastica. Da ordinare separatamente con kit di montaggio ASK3.. per valvole a settore.

Coppia nominale: 5..20 Nm.

Sono utilizzabili per valvole VKF41.., VBF21.., VBI31.., VCI31.., CZ3.. e CZ4.. (solo DN40-50)

NB: Per gli accoppiamenti valvola - servocomando fare riferimento ai relativi fogli tecnici

Tutti i servocomandi hanno 2 interruttori integrati e lo spazio per 1 unità ausiliaria (interruttore ausiliario

o potenziometro).

SQK..

Foglio tecnico

Segnale di uscita

Angolo di rotazione

Grado di Protezione

Temperatura del fluido

Montaggio

Versioni di SQK..

for VBF21.., VBG31.., VBI31.., VCI31..

Alimentazione

Potenza assorbita

[VA]

[s]

Accessori per SQK34../84..

Titolo

Accessori per SQK33..

Titolo

Kit di montaggio

Titolo

N4506

3-punti

90° (regolabile da 70° a 180°)

IP44

≤120 °C

verticale o orizzontale, non ammesso servocoman-

do rivolto verso il basso

Tempo di corsa

Coppia nominale

[Nm]

Foglio tecnico

Foglio tecnico

Foglio tecnico

Codice d’ordinazione

Codice d’ordinazione

Codice d’ordinazione

Codice d’ordinazione

Modello

Modello

Modello

Modello

Valvole e servocomandi

Servocomandi per valvole rotative

Servocomandi rotativi

230 V AC

3

125

5

BPZ:SQK33.00

SQK33.00

230 V AC

3

135

5

BPZ:SQK34.00

SQK34.00

24 V AC

3

135

5

BPZ:SQK84.00

SQK84.00

Contatto ausiliario per SQK...

N4508

BPZ:ASC9.7

ASC9.7

7

Doppio contatto ausiliario

N4554

BPZ:ASC9.4

ASC9.4

Contatto ausiliario

N4554

BPZ:ASC9.5

ASC9.5

1 contatto ausiliario e 1 potenziometro

N4554

BPZ:ASZ7.4

ASZ7.4

Kit di accoppiamento

N4506

BPZ:ASK32

ASK32

Kit di accoppiamento

N4506

BPZ:ASK33

ASK33 (*)

(*) solo per VKF41.40.
