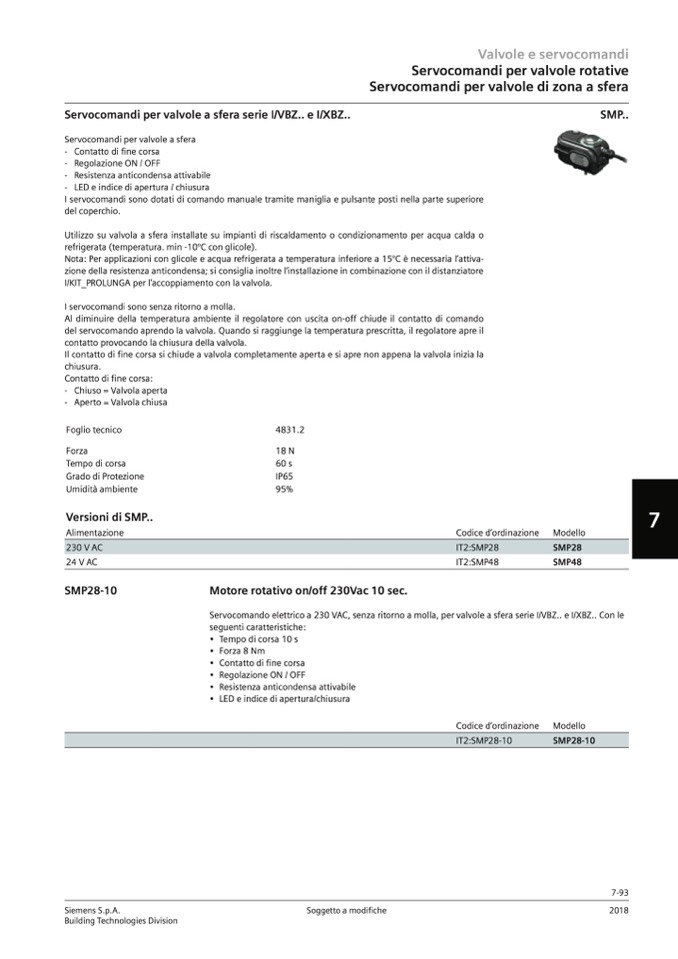

Valvole e servocomandi
Servocomandi per valvole rotative
Servocomandi per valvole di zona a sfera
Servocomandi per valvole a sfera serie I/VBZ.. e I/XBZ..
Servocomandi per valvole a sfera
- Contatto di fine corsa
- Regolazione ON / OFF
- Resistenza anticondensa attivabile
- LED e indice di apertura / chiusura
I servocomandi sono dotati di comando manuale tramite maniglia e pulsante posti nella parte superiore
del coperchio.
Utilizzo su valvola a sfera installate su impianti di riscaldamento o condizionamento per acqua calda o
refrigerata (temperatura. min -10°C con glicole).
Nota: Per applicazioni con glicole e acqua refrigerata a temperatura inferiore a 15°C è necessaria l’attiva-
zione della resistenza anticondensa; si consiglia inoltre l’installazione in combinazione con il distanziatore
I/KIT_PROLUNGA per l’accoppiamento con la valvola.
I servocomandi sono senza ritorno a molla.
Al diminuire della temperatura ambiente il regolatore con uscita on-off chiude il contatto di comando
del servocomando aprendo la valvola. Quando si raggiunge la temperatura prescritta, il regolatore apre il
contatto provocando la chiusura della valvola.
Il contatto di fine corsa si chiude a valvola completamente aperta e si apre non appena la valvola inizia la
chiusura.
Contatto di fine corsa:
- Chiuso = Valvola aperta
- Aperto = Valvola chiusa
SMP..
Foglio tecnico
Forza
Tempo di corsa
Grado di Protezione
Umidità ambiente
Versioni di SMP..
Alimentazione
SMP28-10
4831.2
18 N
60 s
IP65
95%
Motore rotativo on/off 230Vac 10 sec.
Codice d’ordinazione
Modello
230 V AC
24 V AC
Servocomando elettrico a 230 VAC, senza ritorno a molla, per valvole a sfera serie I/VBZ.. e I/XBZ.. Con le
seguenti caratteristiche:
• Tempo di corsa 10 s
• Forza 8 Nm
• Contatto di fine corsa
• Regolazione ON / OFF
• Resistenza anticondensa attivabile
• LED e indice di apertura/chiusura
IT2:SMP48
Codice d’ordinazione
Modello
SMP48
7
IT2:SMP28
SMP28
IT2:SMP28-10
SMP28-10
Siemens S.p.A.
Building Technologies Division
Soggetto a modifiche
7-93
2018
