30

30

Rp 3⁄4

Rp 1

20

25

6.3

10

Direct

SQK33.00: ASK32

Direct

SQK33.00: ASK32

BPZ:VBI31.20

BPZ:VBI31.25

VBI31.20

VBI31.25

7

30

30

Rp 11⁄4

Rp 1 1⁄2

32

40

16

25

Direct

SQK33.00: ASK32

Direct

SQK33.00: ASK32

BPZ:VBI31.32

BPZ:VBI31.40

VBI31.32

VBI31.40

230 V AC

3-punti

125

N4506

BPZ:SQK33.00

SQK33.00

230 V AC

3-punti

135

N4508

BPZ:SQK34.00

SQK34.00

24 V AC

3-position

135

N4508

BPZ:SQK84.00

SQK84.00

Nuovo prodotto

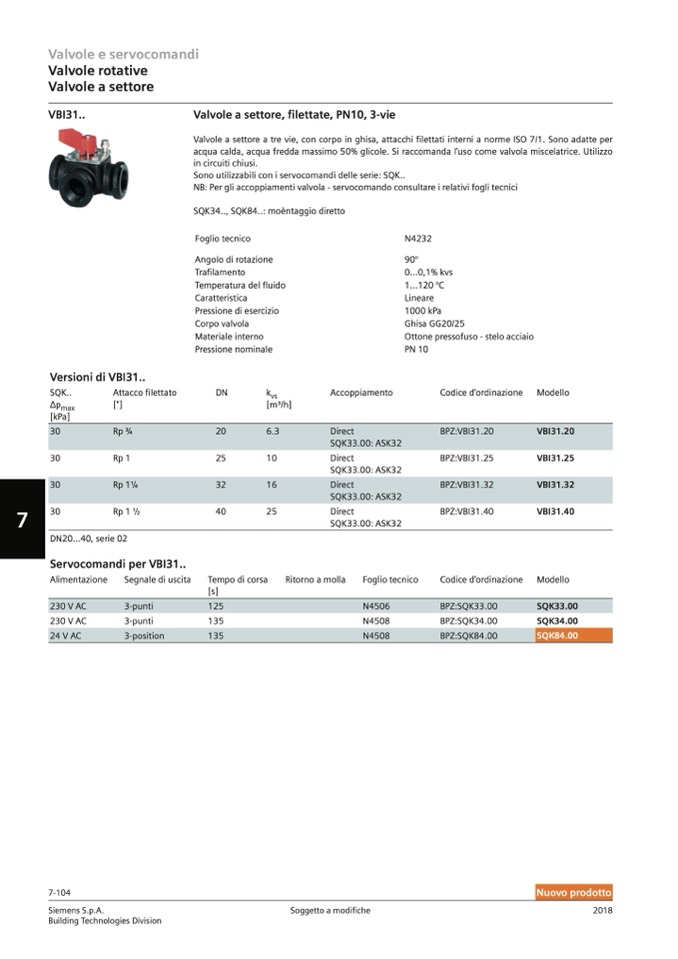

Valvole e servocomandi

Valvole rotative

Valvole a settore

VBI31..

Valvole a settore, filettate, PN10, 3-vie

Valvole a settore a tre vie, con corpo in ghisa, attacchi filettati interni a norme ISO 7/1. Sono adatte per

acqua calda, acqua fredda massimo 50% glicole. Si raccomanda l’uso come valvola miscelatrice. Utilizzo

in circuiti chiusi.

Sono utilizzabili con i servocomandi delle serie: SQK..

Versioni di VBI31..

SQK..

Attacco filettato

Δp

max

["]

[kPa]

DN20...40, serie 02

Servocomandi per VBI31..

Alimentazione

Segnale di uscita

DN

k

vs

[m3/h]

Accoppiamento

Modello

NB: Per gli accoppiamenti valvola - servocomando consultare i relativi fogli tecnici

SQK34.., SQK84..: moèntaggio diretto

Foglio tecnico

Angolo di rotazione

Trafilamento

Temperatura del fluido

Caratteristica

Pressione di esercizio

Corpo valvola

Materiale interno

Pressione nominale

N4232

90°

0...0,1% kvs

1...120 °C

Lineare

1000 kPa

Ghisa GG20/25

Ottone pressofuso - stelo acciaio

PN 10

Codice d’ordinazione

Tempo di corsa

[s]

Ritorno a molla

Foglio tecnico

Codice d’ordinazione

Modello

7-104

Siemens S.p.A.

Building Technologies Division

Soggetto a modifiche

2018
