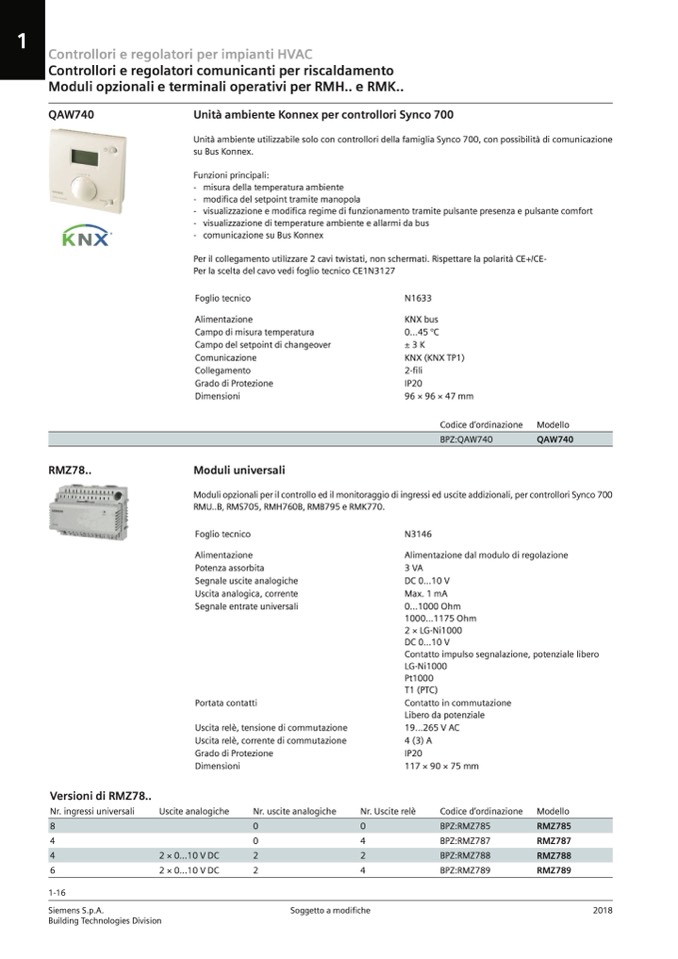

Controllori e regolatori per impianti HVAC

Controllori e regolatori comunicanti per riscaldamento

Moduli opzionali e terminali operativi per RMH.. e RMK..

QAW740

Unità ambiente Konnex per controllori Synco 700

Unità ambiente utilizzabile solo con controllori della famiglia Synco 700, con possibilità di comunicazione

su Bus Konnex.

Funzioni principali:

- misura della temperatura ambiente

- modifica del setpoint tramite manopola

- visualizzazione e modifica regime di funzionamento tramite pulsante presenza e pulsante comfort

- visualizzazione di temperature ambiente e allarmi da bus

- comunicazione su Bus Konnex

Per il collegamento utilizzare 2 cavi twistati, non schermati. Rispettare la polarità CE+/CE-

Per la scelta del cavo vedi foglio tecnico CE1N3127

Foglio tecnico

Alimentazione

Campo di misura temperatura

Campo del setpoint di changeover

Comunicazione

Collegamento

Grado di Protezione

Dimensioni

Moduli universali

N1633

KNX bus

0...45 °C

± 3 K

KNX (KNX TP1)

2-fili

IP20

96 × 96 × 47 mm

Codice d’ordinazione

Modello

BPZ:QAW740

QAW740

RMZ78..

Versioni di RMZ78..

Nr. ingressi universali

1-16

Uscite analogiche

Nr. uscite analogiche

Nr. Uscite relè

Codice d’ordinazione

Modello

Moduli opzionali per il controllo ed il monitoraggio di ingressi ed uscite addizionali, per controllori Synco 700

RMU..B, RMS705, RMH760B, RMB795 e RMK770.

Foglio tecnico

Alimentazione

Potenza assorbita

Segnale uscite analogiche

Uscita analogica, corrente

Segnale entrate universali

Portata contatti

Uscita relè, tensione di commutazione

Uscita relè, corrente di commutazione

Grado di Protezione

Dimensioni

N3146

Alimentazione dal modulo di regolazione

3 VA

DC 0...10 V

Max. 1 mA

0...1000 Ohm

1000...1175 Ohm

2 × LG-Ni1000

DC 0...10 V

Contatto impulso segnalazione, potenziale libero

LG-Ni1000

Pt1000

T1 (PTC)

Contatto in commutazione

Libero da potenziale

19...265 V AC

4 (3) A

IP20

117 × 90 × 75 mm

8

0

0

BPZ:RMZ785

RMZ785

4

0

4

BPZ:RMZ787

RMZ787

4

2 × 0...10 V DC

2

2

BPZ:RMZ788

RMZ788

6

2 × 0...10 V DC

2

4

BPZ:RMZ789

RMZ789
