Power Module
PM230
3 AC 380 ... 480 V
0.75 ... 75 kW (IP20)
0.75 ... 90 kW (IP55)
Accessori opzionali
Scheda di memoria
CU230P-2 DP (PROFIBUS DP)
CU230P-2 CAN (CANopen)
CU230P-2 PN (PROFINET IO)
Guide flusso per raffreddamento
Montaggio portella
Ricambi
Set montaggio ventole
Dimension / WxHxD
IP55
IP20
kW
Tipo di contenitore
Filtro A
Filtro B
Filtro A
Filtro B
0.75
A
154 × 460 × 249
154 × 460 × 249
73 × 196 × 223
73 × 202 × 288
1.1
A
154 × 460 × 249
154 × 460 × 249
73 × 196 × 223
73 × 202 × 288
1.5
A
154 × 460 × 249
154 × 460 × 249
73 × 196 × 223
73 × 202 × 288
2.2
A
154 × 460 × 249
154 × 460 × 249
73 × 196 × 223
73 × 202 × 288
3
A
154 × 460 × 249
154 × 460 × 249
73 × 196 × 223
73 × 202 × 288
4
B
180 × 540 × 249
180 × 540 × 249
100 × 292 × 223
100 × 297 × 308
5.5
B
180 × 540 × 249
180 × 540 × 249
100 × 292 × 223
100 × 297 × 308
7.5
B
180 × 540 × 249
180 × 540 × 249
100 × 292 × 223
100 × 297 × 308
11
C
230 × 620 × 249
230 × 620 × 249
140 × 355 × 223
140 × 359 × 318
15
C
230 × 620 × 249
230 × 620 × 249
140 × 355 × 223
140 × 359 × 318
18.5
C/D
230 × 620 × 249
320 × 640 × 329
140 × 355 × 223
140 × 359 × 318
22
D
320 × 640 × 329
320 × 640 × 329
275 × 512 × 253
375 × 419 × 253
30
D
320 × 640 × 329
320 × 640 × 329
275 × 512 × 253
375 × 419 × 253
37
E
320 × 751 × 329
320 × 751 × 329
275 × 635 × 253
385 × 499 × 253
45
E
320 × 751 × 329
320 × 751 × 329
275 × 635 × 253
385 × 499 × 253
55
F
410 × 915 × 416
410 × 915 × 416
350 × 934 × 365
500 × 634 × 365
75
F
410 × 915 × 416
410 × 915 × 416
350 × 934 × 365
500 × 634 × 365
90
F
410 × 915 × 416
410 × 915 × 416
not available
not available

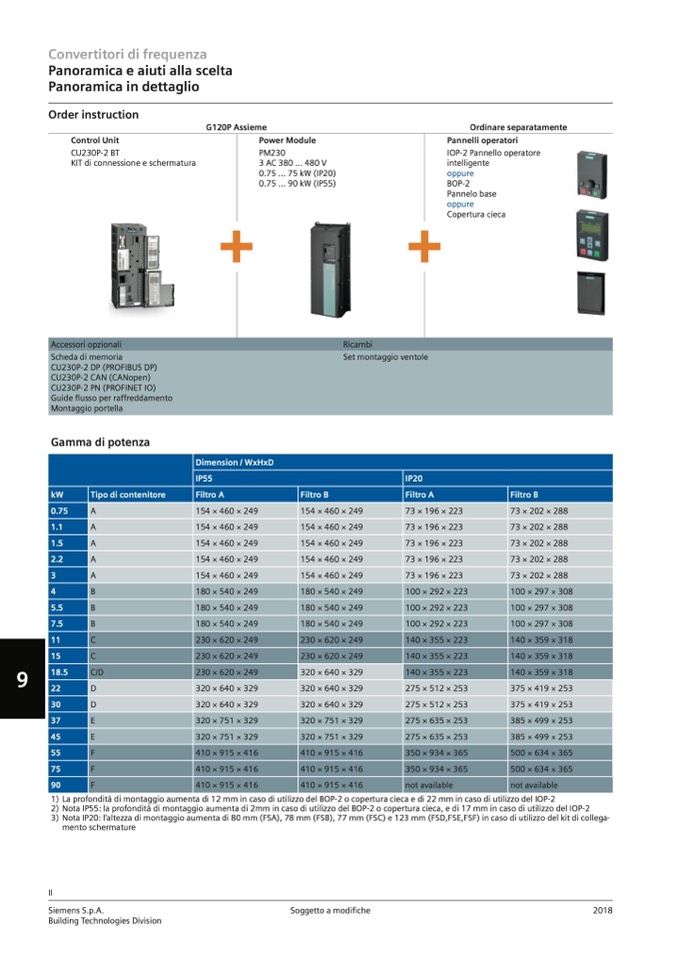

Order instruction
Control Unit
CU230P-2 BT
KIT di connessione e schermatura
Gamma di potenza
G120P Assieme
Ordinare separatamente
Pannelli operatori
IOP-2 Pannello operatore
intelligente
oppure
BOP-2
Pannelo base
oppure
Copertura cieca
1) La profondità di montaggio aumenta di 12 mm in caso di utilizzo del BOP-2 o copertura cieca e di 22 mm in caso di utilizzo del IOP-2
2) Nota IP55: la profondità di montaggio aumenta di 2mm in caso di utilizzo del BOP-2 o copertura cieca, e di 17 mm in caso di utilizzo del IOP-2
3) Nota IP20: l‘altezza di montaggio aumenta di 80 mm (FSA), 78 mm (FSB), 77 mm (FSC) e 123 mm (FSD,FSE,FSF) in caso di utilizzo del kit di collega-
mento schermature
