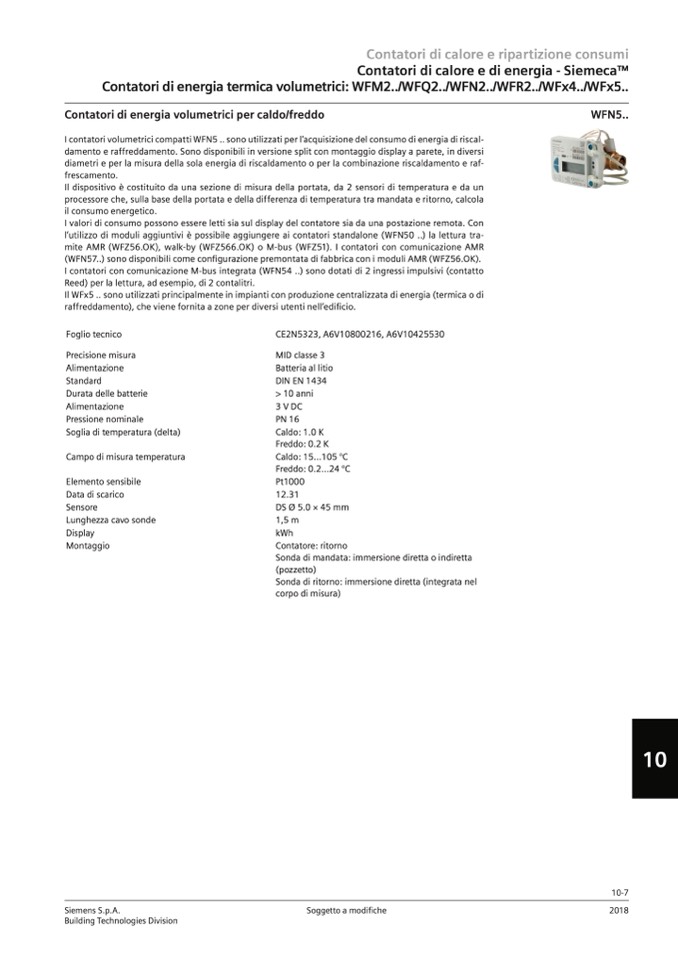

Siemens - Regolazione e controllo impianti di condizionamento e riscaldamento

Contatori di calore e ripartizione consumi

Contatori di calore e di energia - SiemecaTM

Contatori di energia termica volumetrici: WFM2../WFQ2../WFN2../WFR2../WFx4../WFx5..

Contatori di energia volumetrici per caldo/freddo

WFN5..

I contatori volumetrici compatti WFN5 .. sono utilizzati per l’acquisizione del consumo di energia di riscal-

damento e raffreddamento. Sono disponibili in versione split con montaggio display a parete, in diversi

diametri e per la misura della sola energia di riscaldamento o per la combinazione riscaldamento e raf-

frescamento.

Il dispositivo è costituito da una sezione di misura della portata, da 2 sensori di temperatura e da un

processore che, sulla base della portata e della differenza di temperatura tra mandata e ritorno, calcola

il consumo energetico.

I valori di consumo possono essere letti sia sul display del contatore sia da una postazione remota. Con

l’utilizzo di moduli aggiuntivi è possibile aggiungere ai contatori standalone (WFN50 ..) la lettura tra-

mite AMR (WFZ56.OK), walk-by (WFZ566.OK) o M-bus (WFZ51). I contatori con comunicazione AMR

(WFN57..) sono disponibili come configurazione premontata di fabbrica con i moduli AMR (WFZ56.OK).

I contatori con comunicazione M-bus integrata (WFN54 ..) sono dotati di 2 ingressi impulsivi (contatto

Reed) per la lettura, ad esempio, di 2 contalitri.

Il WFx5 .. sono utilizzati principalmente in impianti con produzione centralizzata di energia (termica o di

raffreddamento), che viene fornita a zone per diversi utenti nell’edificio.

Foglio tecnico

Precisione misura

Alimentazione

Standard

Durata delle batterie

Alimentazione

Pressione nominale

Soglia di temperatura (delta)

Campo di misura temperatura

Elemento sensibile

Data di scarico

Sensore

Lunghezza cavo sonde

Display

Montaggio

CE2N5323, A6V10800216, A6V10425530

MID classe 3

Batteria al litio

DIN EN 1434

> 10 anni

3 V DC

PN 16

Caldo: 1.0 K

Freddo: 0.2 K

Caldo: 15...105 °C

Freddo: 0.2...24 °C

Pt1000

12.31

DS Ø 5.0 × 45 mm

1,5 m

kWh

Contatore: ritorno

Sonda di mandata: immersione diretta o indiretta

(pozzetto)

Sonda di ritorno: immersione diretta (integrata nel

corpo di misura)
