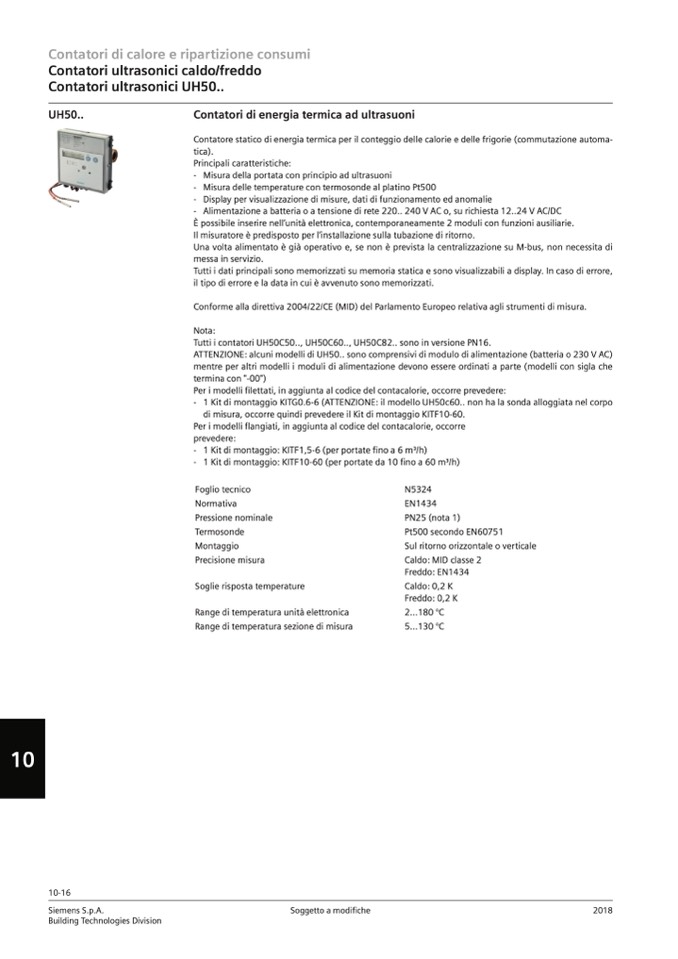

Contatori di calore e ripartizione consumi

Contatori ultrasonici caldo/freddo

Contatori ultrasonici UH50..

UH50..

Contatori di energia termica ad ultrasuoni

Contatore statico di energia termica per il conteggio delle calorie e delle frigorie (commutazione automa-

tica).

Principali caratteristiche:

- Misura della portata con principio ad ultrasuoni

- Misura delle temperature con termosonde al platino Pt500

- Display per visualizzazione di misure, dati di funzionamento ed anomalie

- Alimentazione a batteria o a tensione di rete 220.. 240 V AC o, su richiesta 12..24 V AC/DC

È possibile inserire nell’unità elettronica, contemporaneamente 2 moduli con funzioni ausiliarie.

Il misuratore è predisposto per l’installazione sulla tubazione di ritorno.

Una volta alimentato è già operativo e, se non è prevista la centralizzazione su M-bus, non necessita di

messa in servizio.

Tutti i dati principali sono memorizzati su memoria statica e sono visualizzabili a display. In caso di errore,

il tipo di errore e la data in cui è avvenuto sono memorizzati.

Conforme alla direttiva 2004/22/CE (MID) del Parlamento Europeo relativa agli strumenti di misura.

Nota:

Tutti i contatori UH50C50.., UH50C60.., UH50C82.. sono in versione PN16.

ATTENZIONE: alcuni modelli di UH50.. sono comprensivi di modulo di alimentazione (batteria o 230 V AC)

mentre per altri modelli i moduli di alimentazione devono essere ordinati a parte (modelli con sigla che

termina con "-00")

Per i modelli filettati, in aggiunta al codice del contacalorie, occorre prevedere:

- 1 Kit di montaggio KITG0.6-6 (ATTENZIONE: il modello UH50c60.. non ha la sonda alloggiata nel corpo

di misura, occorre quindi prevedere il Kit di montaggio KITF10-60.

Per i modelli flangiati, in aggiunta al codice del contacalorie, occorre

prevedere:

- 1 Kit di montaggio: KITF1,5-6 (per portate fino a 6 m3/h)

- 1 Kit di montaggio: KITF10-60 (per portate da 10 fino a 60 m3/h)

10-16

Siemens S.p.A.

Building Technologies Division

Soggetto a modifiche

2018

Foglio tecnico

Normativa

Pressione nominale

Termosonde

Montaggio

Precisione misura

Soglie risposta temperature

Range di temperatura unità elettronica

Range di temperatura sezione di misura

N5324

EN1434

PN25 (nota 1)

Pt500 secondo EN60751

Sul ritorno orizzontale o verticale

Caldo: MID classe 2

Freddo: EN1434

Caldo: 0,2 K

Freddo: 0,2 K

2...180 °C

5...130 °C
