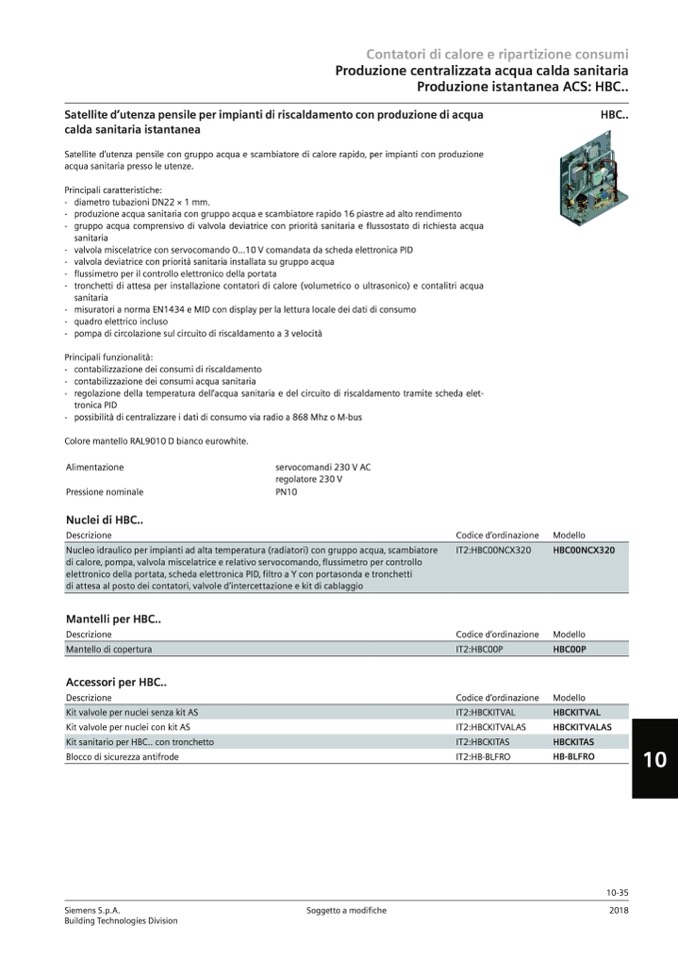

Satellite d’utenza pensile per impianti di riscaldamento con produzione di acqua

calda sanitaria istantanea

Satellite d’utenza pensile con gruppo acqua e scambiatore di calore rapido‚ per impianti con produzione

acqua sanitaria presso le utenze.

Principali caratteristiche:

- diametro tubazioni DN22 × 1 mm.

- produzione acqua sanitaria con gruppo acqua e scambiatore rapido 16 piastre ad alto rendimento

- gruppo acqua comprensivo di valvola deviatrice con priorità sanitaria e flussostato di richiesta acqua

sanitaria

- valvola miscelatrice con servocomando 0...10 V comandata da scheda elettronica PID

- valvola deviatrice con priorità sanitaria installata su gruppo acqua

- flussimetro per il controllo elettronico della portata

- tronchetti di attesa per installazione contatori di calore (volumetrico o ultrasonico) e contalitri acqua

sanitaria

- misuratori a norma EN1434 e MID con display per la lettura locale dei dati di consumo

- quadro elettrico incluso

- pompa di circolazione sul circuito di riscaldamento a 3 velocità

Principali funzionalità:

- contabilizzazione dei consumi di riscaldamento

- contabilizzazione dei consumi acqua sanitaria

- regolazione della temperatura dell’acqua sanitaria e del circuito di riscaldamento tramite scheda elet-

HBC..

tronica PID

- possibilità di centralizzare i dati di consumo via radio a 868 Mhz o M-bus

Colore mantello RAL9010 D bianco eurowhite.

Alimentazione

Pressione nominale

Nuclei di HBC..

Descrizione

Mantelli per HBC..

Descrizione

Accessori per HBC..

Descrizione

servocomandi 230 V AC

regolatore 230 V

PN10

Contatori di calore e ripartizione consumi

Produzione centralizzata acqua calda sanitaria

Produzione istantanea ACS: HBC..

Codice d’ordinazione

Codice d’ordinazione

Codice d’ordinazione

Modello

Modello

Modello

Nucleo idraulico per impianti ad alta temperatura (radiatori) con gruppo acqua‚ scambiatore

di calore‚ pompa‚ valvola miscelatrice e relativo servocomando‚ flussimetro per controllo

elettronico della portata‚ scheda elettronica PID‚ filtro a Y con portasonda e tronchetti

di attesa al posto dei contatori‚ valvole d’intercettazione e kit di cablaggio

IT2:HBC00NCX320

HBC00NCX320

Mantello di copertura

IT2:HBC00P

HBC00P

Kit valvole per nuclei senza kit AS

Kit sanitario per HBC.. con tronchetto

Blocco di sicurezza antifrode

IT2:HBCKITVAL

HBCKITVAL

Kit valvole per nuclei con kit AS

IT2:HBCKITVALAS

IT2:HBCKITAS

IT2:HB-BLFRO

HBCKITVALAS

HBCKITAS

HB-BLFRO

10

Siemens S.p.A.

Building Technologies Division

Soggetto a modifiche

10-35

2018
