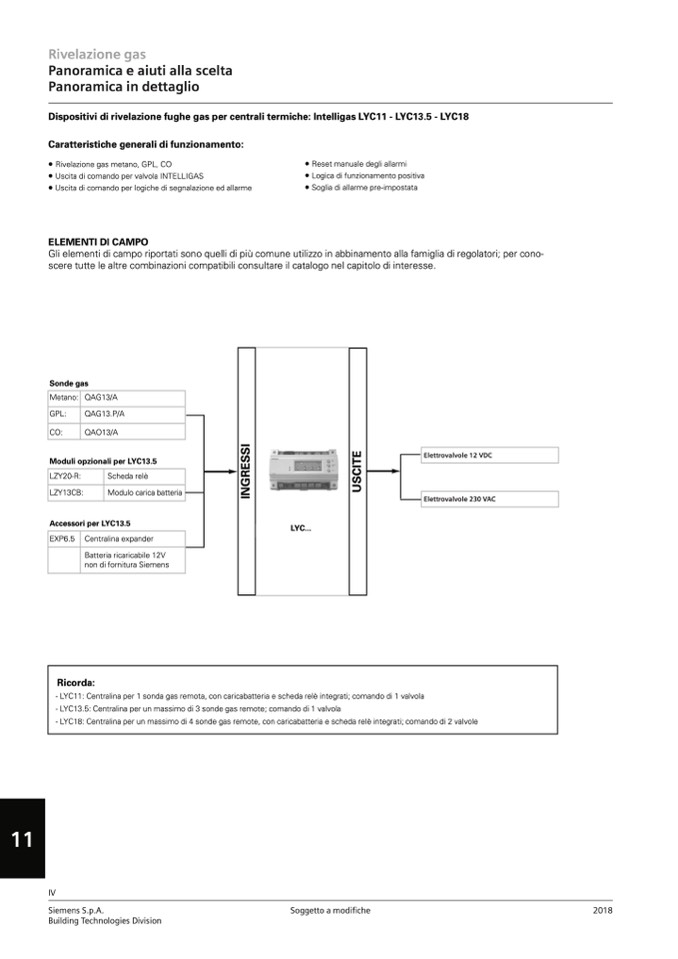

Dispositivi di rivelazione fughe gas per centrali termiche: Intelligas LYC11 - LYC13.5 - LYC18

Caratteristiche generali di funzionamento:

• Rivelazione gas metano, GPL, CO

• Uscita di comando per valvola INTELLIGAS

• Uscita di comando per logiche di segnalazione ed allarme

• Reset manuale degli allarmi

• Logica di funzionamento positiva

• Soglia di allarme pre-impostata

LYC...

Sonde gas

Metano:

GPL:

CO:

QAG13/A

QAG13.P/A

QAO13/A

Moduli opzionali per LYC13.5

LZY20-R:

LZY13CB:

Elettrovalvole 230 VAC

Accessori per LYC13.5

EXP6.5

Scheda relè

Modulo carica batteria

Centralina expander

Batteria ricaricabile 12V

non di fornitura Siemens

Elettrovalvole 12 VDC

Ricorda:

- LYC11: Centralina per 1 sonda gas remota, con caricabatteria e scheda relè integrati; comando di 1 valvola

- LYC13.5: Centralina per un massimo di 3 sonde gas remote; comando di 1 valvola

- LYC18: Centralina per un massimo di 4 sonde gas remote, con caricabatteria e scheda relè integrati; comando di 2 valvole

11

Rivelazione gas

s

Rivelazione gas

Guida alla scelta dei prodotti

Panoramica e aiuti alla scelta

Panoramica in dettaglio

ELEMENTI DI CAMPO

Gli elementi di campo riportati sono quelli di più comune utilizzo in abbinamento alla famiglia di regolatori; per cono-

scere tutte le altre combinazioni compatibili consultare il catalogo nel capitolo di interesse.
