5
Verifica autorità P
v
della valvola
MXG461.32-12
k
vs
= 12 m3/h
Inserire la pressione ∆p
V100
a) Tipo di valvola
b) Connessioni
c) Classe di pressione
d) Diametro nominale
e) Accessori
K
Vs
Modello
a) Temperatura fluido
b) Fluido
a) Alimentazione
b) Segnale
c) Tempo di corsa
d) Ritorno a molla
e) Funzioni ausiliare
Varianti disponibili
Tipo di servocomandi (s) selezionati
3 vie
Filettata esterna
PN 16
32
Bocchettoni
k
vs
= 12 m3/h
k
vs
= 16 m3/h
MXG461.32-12
VXG41.32

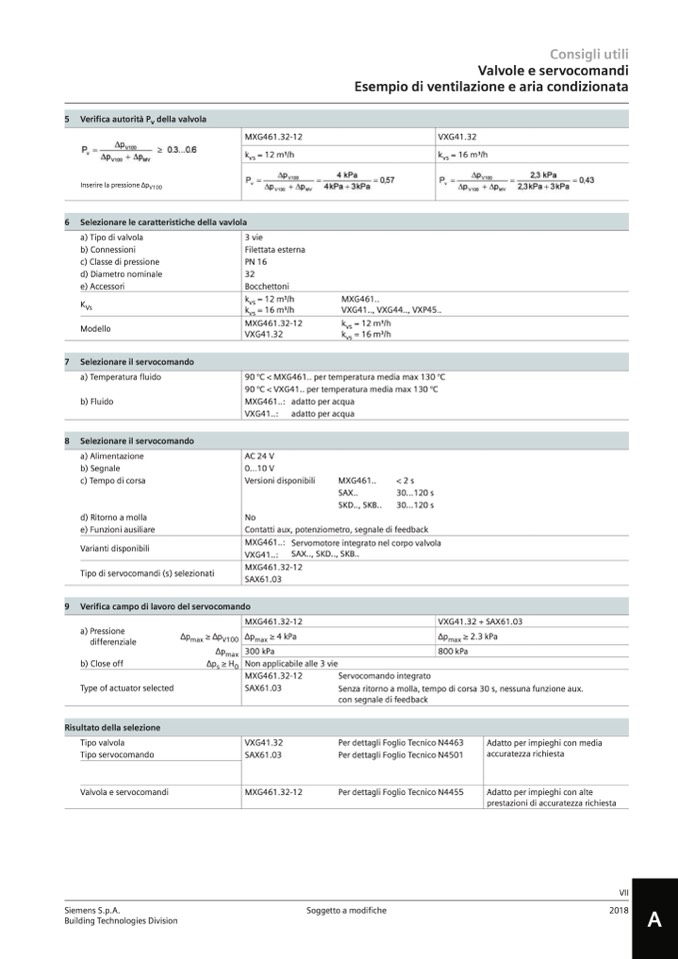

Consigli utili
Valvole e servocomandi
Esempio di ventilazione e aria condizionata
VXG41.32
k
vs
= 16 m3/h
MXG461..
VXG41.., VXG44.., VXP45..
k
vs
= 12 m3/h
k
vs
= 16 m3/h
6
Selezionare le caratteristiche della vavlola
7
Selezionare il servocomando
9
Verifica campo di lavoro del servocomando
90 °C < MXG461.. per temperatura media max 130 °C
90 °C < VXG41.. per temperatura media max 130 °C
MXG461..: adatto per acqua
VXG41..:
adatto per acqua
8
Selezionare il servocomando
a) Pressione
a) differenziale
b) Close off
Type of actuator selected
Tipo valvola
Tipo servocomando
Valvola e servocomandi
Siemens S.p.A.
Building Technologies Division
No
Contatti aux, potenziometro, segnale di feedback
MXG461..: Servomotore integrato nel corpo valvola
VXG41..:
SAX.., SKD.., SKB..
MXG461.32-12
SAX61.03
VXG41.32 + SAX61.03
∆p
max
≥ ∆p
V100
∆p
max
≥ 2.3 kPa
∆p
max
800 kPa
∆p
s
≥ H
0
Non applicabile alle 3 vie
AC 24 V
0...10 V
Versioni disponibili
MXG461..
SAX..
SKD.., SKB..
< 2 s
30...120 s
30...120 s
MXG461.32-12
∆p
max
≥ 4 kPa
300 kPa
MXG461.32-12
SAX61.03
Servocomando integrato
Senza ritorno a molla, tempo di corsa 30 s, nessuna funzione aux.
con segnale di feedback
Risultato della selezione
VXG41.32
Per dettagli Foglio Tecnico N4463
SAX61.03
Per dettagli Foglio Tecnico N4501
MXG461.32-12
Per dettagli Foglio Tecnico N4455
Soggetto a modifiche
Adatto per impieghi con media
accuratezza richiesta
Adatto per impieghi con alte
prestazioni di accuratezza richiesta
