5

Verifica autorità P

v

della valvola

MXG461.40-20

k

vs

= 20 m3/h

Enter resulting differential pressure ∆p

V100

a) Tipo di valvola

b) Connessione

c) Pressione nominale

d) Diametro nominale DN

e) Accessori

Range (s)

Tipo di valvole

selezionate

a) Temperatura fludio

b) Fluido

a) Alimentazione

b) Segnale

c) Tempo di corsa

d) Ritorno a molla

e) Funzioni ausiliare

Varianti disponibili

Tipo di servocomandi (s) selezionati

3 vie

Filettata esterna

PN 16

40

Bocchettoni

k

vs

= 20 m3/h

k

vs

= 25 m3/h

MXG461.40-20

VVG41.40

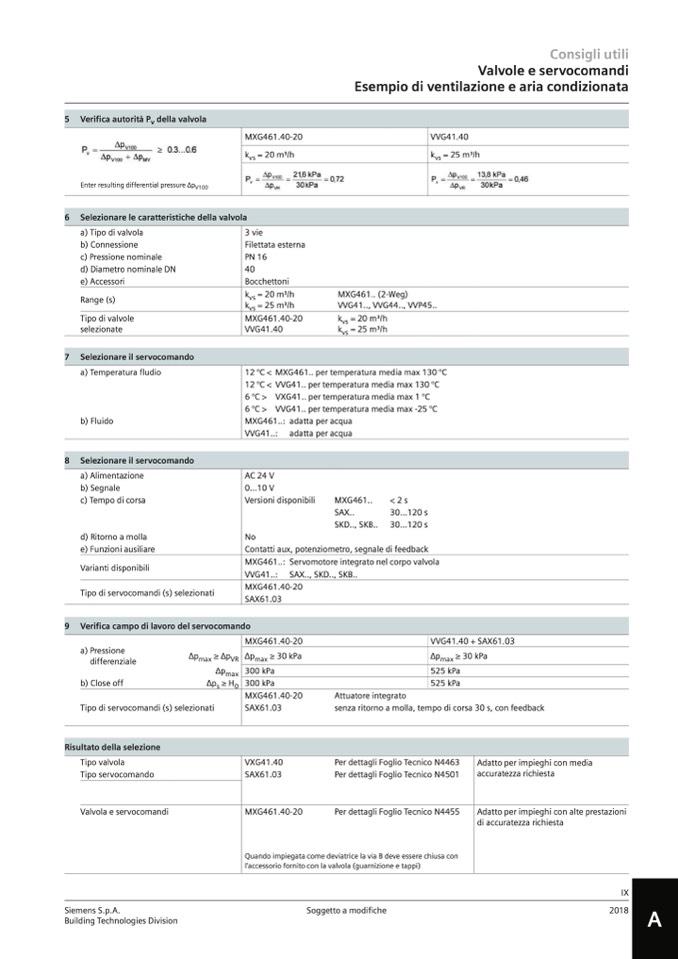

Consigli utili

Valvole e servocomandi

Esempio di ventilazione e aria condizionata

VVG41.40

k

vs

= 25 m3/h

MXG461.. (2-Weg)

VVG41.., VVG44.., VVP45..

k

vs

= 20 m3/h

k

vs

= 25 m3/h

6

Selezionare le caratteristiche della valvola

7

Selezionare il servocomando

9

Verifica campo di lavoro del servocomando

12 °C < MXG461.. per temperatura media max 130 °C

12 °C < VVG41.. per temperatura media max 130 °C

6 °C > VXG41.. per temperatura media max 1 °C

6 °C > VVG41.. per temperatura media max -25 °C

MXG461..: adatta per acqua

VVG41..: adatta per acqua

8

Selezionare il servocomando

AC 24 V

0...10 V

Versioni disponibili

MXG461..

SAX..

SKD.., SKB..

< 2 s

30...120 s

30...120 s

No

Contatti aux, potenziometro, segnale di feedback

MXG461..: Servomotore integrato nel corpo valvola

VVG41..: SAX.., SKD.., SKB..

a) Pressione

a) differenziale

b) Close off

∆p

max

≥ ∆p

VR

∆p

max

∆p

s

≥ H

0

MXG461.40-20

SAX61.03

MXG461.40-20

SAX61.03

VVG41.40 + SAX61.03

∆p

max

≥ 30 kPa

525 kPa

525 kPa

Attuatore integrato

senza ritorno a molla, tempo di corsa 30 s, con feedback

MXG461.40-20

∆p

max

≥ 30 kPa

300 kPa

300 kPa

Tipo di servocomandi (s) selezionati

Tipo valvola

Tipo servocomando

Valvola e servocomandi

Siemens S.p.A.

Building Technologies Division

Soggetto a modifiche

Adatto per impieghi con media

accuratezza richiesta

Adatto per impieghi con alte prestazioni

di accuratezza richiesta

IX

2018

Risultato della selezione

VXG41.40

Per dettagli Foglio Tecnico N4463

SAX61.03

Per dettagli Foglio Tecnico N4501

MXG461.40-20

Per dettagli Foglio Tecnico N4455

Quando impiegata come deviatrice la via B deve essere chiusa con

l’accessorio fornito con la valvola (guarnizione e tappi)

A
