Nr. ingressi uni-
versali
Nr. Uscite relè
Loop di regola-
zione
Codice d’ordinazione
Modello

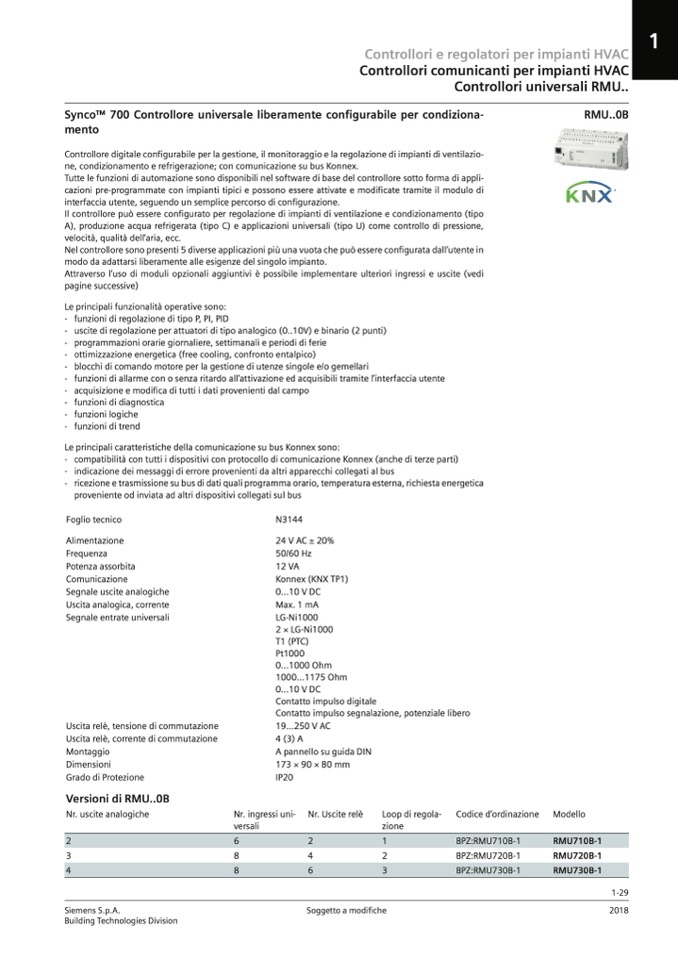

SyncoTM 700 Controllore universale liberamente configurabile per condiziona-
mento
Controllore digitale configurabile per la gestione, il monitoraggio e la regolazione di impianti di ventilazio-
ne, condizionamento e refrigerazione; con comunicazione su bus Konnex.
Tutte le funzioni di automazione sono disponibili nel software di base del controllore sotto forma di appli-
cazioni pre-programmate con impianti tipici e possono essere attivate e modificate tramite il modulo di
interfaccia utente, seguendo un semplice percorso di configurazione.
Il controllore può essere configurato per regolazione di impianti di ventilazione e condizionamento (tipo
A), produzione acqua refrigerata (tipo C) e applicazioni universali (tipo U) come controllo di pressione,
velocità, qualità dell’aria, ecc.
Nel controllore sono presenti 5 diverse applicazioni pi
ù una vuota che può essere configurata dall’utente in
modo da adattarsi liberamente alle esigenze del singolo impianto.
Attraverso l’uso di moduli opzionali aggiuntivi è possibile implementare ulteriori ingressi e uscite (vedi
pagine successive)
Le principali funzionalità operative sono:
- funzioni di regolazione di tipo P, PI, PID
- uscite di regolazione per attuatori di tipo analogico (0..10V) e binario (2 punti)
- programmazioni orarie giornaliere, settimanali e periodi di ferie
- ottimizzazione energetica (free cooling, confronto entalpico)
- blocchi di comando motore per la gestione di utenze singole e/o gemellari
- funzioni di allarme con o senza ritardo all’attivazione ed acquisibili tramite l’interfaccia utente
- acquisizione e modifica di tutti i dati provenienti dal campo
- funzioni di diagnostica
- funzioni logiche
- funzioni di trend
Le principali caratteristiche della comunicazione su bus Konnex sono:
- compatibilità con tutti i dispositivi con protocollo di comunicazione Konnex (anche di terze parti)
- indicazione dei messaggi di errore provenienti da altri apparecchi collegati al bus
- ricezione e trasmissione su bus di dati quali programma orario, temperatura esterna, richiesta energetica
proveniente od inviata ad altri dispositivi collegati sul bus
RMU..0B
Foglio tecnico
Alimentazione
Frequenza
Potenza assorbita
Comunicazione
Segnale uscite analogiche
Uscita analogica, corrente
Segnale entrate universali
Uscita relè, tensione di commutazione
Uscita relè, corrente di commutazione
Montaggio
Dimensioni
Grado di Protezione
Versioni di RMU..0B
Nr. uscite analogiche
Siemens S.p.A.
Building Technologies Division
N3144
24 V AC ± 20%
50/60 Hz
12 VA
Konnex (KNX TP1)
0...10 V DC
Max. 1 mA
LG-Ni1000
2 × LG-Ni1000
T1 (PTC)
Pt1000
0...1000 Ohm
1000...1175 Ohm
0...10 V DC
Contatto impulso digitale
Contatto impulso segnalazione, potenziale libero
19...250 V AC
4 (3) A
A pannello su guida DIN
173 × 90 × 80 mm
IP20
2
6
2
1
BPZ:RMU710B-1
RMU710B-1
3
8
4
2
BPZ:RMU720B-1
RMU720B-1
4
8
6
3
BPZ:RMU730B-1
RMU730B-1
Soggetto a modifiche
1-29
2018
