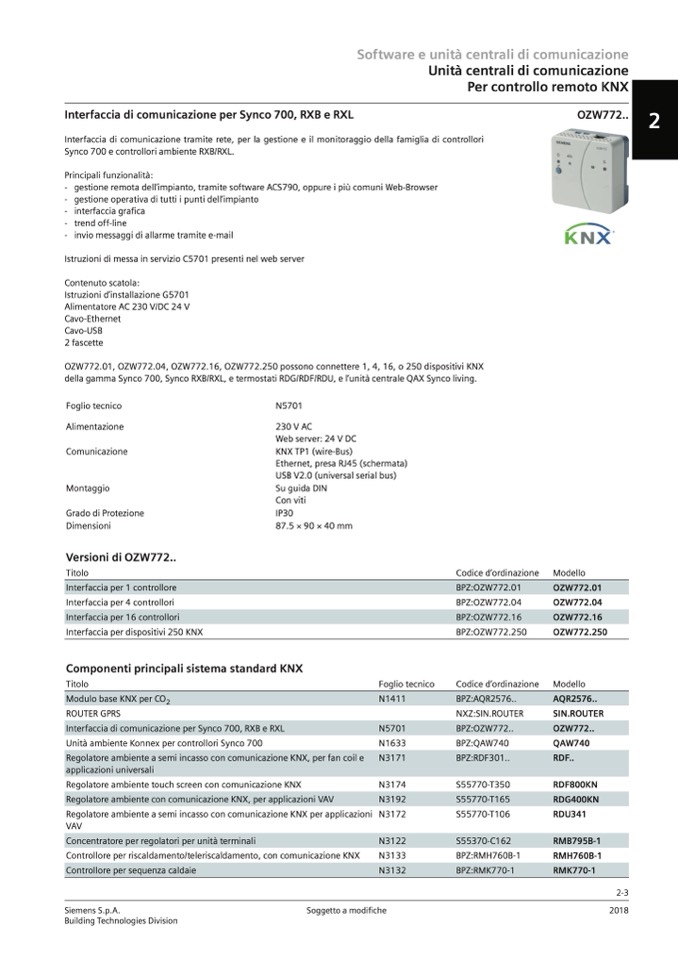

Software e unità centrali di comunicazione

Unità centrali di comunicazione

Per controllo remoto KNX

Interfaccia di comunicazione per Synco 700, RXB e RXL

Interfaccia di comunicazione tramite rete, per la gestione e il monitoraggio della famiglia di controllori

Synco 700 e controllori ambiente RXB/RXL.

Principali funzionalità:

- gestione remota dell’impianto, tramite software ACS790, oppure i più comuni Web-Browser

- gestione operativa di tutti i punti dell’impianto

- interfaccia grafica

- trend off-line

- invio messaggi di allarme tramite e-mail

Istruzioni di messa in servizio C5701 presenti nel web server

Contenuto scatola:

Istruzioni d’installazione G5701

Alimentatore AC 230 V/DC 24 V

Cavo-Ethernet

Cavo-USB

2 fascette

OZW772.01, OZW772.04, OZW772.16, OZW772.250 possono connettere 1, 4, 16, o 250 dispositivi KNX

della gamma Synco 700, Synco RXB/RXL, e termostati RDG/RDF/RDU, e l’unità centrale QAX Synco living.

OZW772..

Foglio tecnico

Alimentazione

Comunicazione

Montaggio

Grado di Protezione

Dimensioni

Versioni di OZW772..

Titolo

Componenti principali sistema standard KNX

Titolo

N5701

230 V AC

Web server: 24 V DC

KNX TP1 (wire-Bus)

Ethernet, presa RJ45 (schermata)

USB V2.0 (universal serial bus)

Su guida DIN

Con viti

IP30

87.5 × 90 × 40 mm

Interfaccia per 1 controllore

BPZ:OZW772.01

OZW772.01

Interfaccia per 4 controllori

BPZ:OZW772.04

OZW772.04

Interfaccia per 16 controllori

BPZ:OZW772.16

OZW772.16

Interfaccia per dispositivi 250 KNX

BPZ:OZW772.250

OZW772.250

Foglio tecnico

Codice d’ordinazione

Codice d’ordinazione

Modello

Modello

Modulo base KNX per CO

2

N1411

BPZ:AQR2576..

AQR2576..

ROUTER GPRS

NXZ:SIN.ROUTER

SIN.ROUTER

Interfaccia di comunicazione per Synco 700, RXB e RXL

N5701

BPZ:OZW772..

OZW772..

Unità ambiente Konnex per controllori Synco 700

N1633

BPZ:QAW740

QAW740

Regolatore ambiente a semi incasso con comunicazione KNX, per fan coil e

applicazioni universali

N3171

BPZ:RDF301..

RDF..

Regolatore ambiente touch screen con comunicazione KNX

N3174

S55770-T350

RDF800KN

Regolatore ambiente con comunicazione KNX, per applicazioni VAV

N3192

S55770-T165

RDG400KN

Regolatore ambiente a semi incasso con comunicazione KNX per applicazioni

VAV

N3172

S55770-T106

RDU341

Concentratore per regolatori per unità terminali

N3122

S55370-C162

RMB795B-1

Controllore per riscaldamento/teleriscaldamento, con comunicazione KNX

N3133

BPZ:RMH760B-1

RMH760B-1

Controllore per sequenza caldaie

N3132

BPZ:RMK770-1

RMK770-1

Siemens S.p.A.

Building Technologies Division

Soggetto a modifiche

2-3

2018

2
