3

Comunicazione

Bus

KNX

PPS2

PPS2

Sistema a 2 tubi con commutazione stagionale

Sistema a 4 tubi

n

n

n

n

n

n

n

n

Sistema a 4 tubi con limitazione della temperatura dell‘aria di mandata

n

n

n

n

Sistema a 4 tubi con serranda d’aria esterna

n

n

n

n

Sistema a 4 tubi con una serranda d’aria

n

n

Soffitti riscaldati/raffreddati e corpi scaldanti

Soffitti raffreddati con controllo del punto di rugiada

Soffitti raffreddati (con controllo del punto di rugiada) e radiatore

(con compensazione dell’effetto delle pareti fredde)

Soffitti raffreddati e corpi scaldanti

Soffitti riscaldati/raffreddati, sistema a 2 tubi con changeover

Soffitti riscaldati/raffreddati, sistema a 4 tubi valvole a 2 posizioni

con valvole di inversione

n

n

n

n

Radiatore con compensazione effetto pareti fredde

n

n

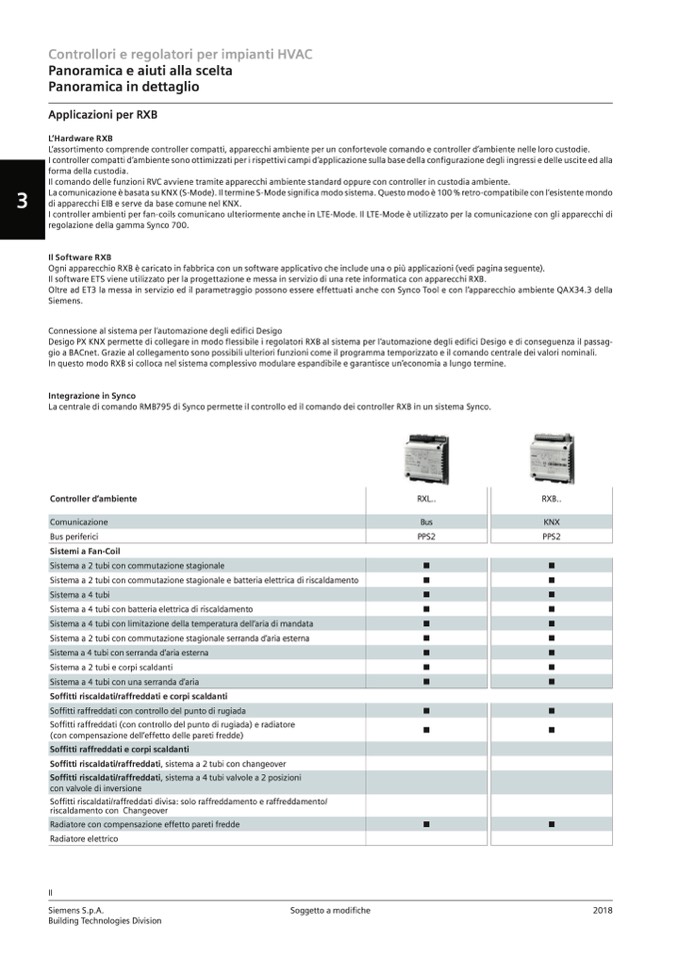

Controllori e regolatori per impianti HVAC

Panoramica e aiuti alla scelta

Panoramica in dettaglio

Applicazioni per RXB

L‘Hardware RXB

L’assortimento comprende controller compatti, apparecchi ambiente per un confortevole comando e controller d’ambiente nelle loro custodie.

I controller compatti d’ambiente sono ottimizzati per i rispettivi campi d’applicazione sulla base della configurazione degli ingressi e delle uscite ed alla

forma della custodia.

Il comando delle funzioni RVC avviene tramite apparecchi ambiente standard oppure con controller in custodia ambiente.

La comunicazione è basata su KNX (S-Mode). Il termine S-Mode significa modo sistema. Questo modo è 100 % retro-compatibile con l’esistente mondo

di apparecchi EIB e serve da base comune nel KNX.

I controller ambienti per fan-coils comunicano ulteriormente anche in LTE-Mode. Il LTE-Mode è utilizzato per la comunicazione con gli apparecchi di

regolazione della gamma Synco 700.

Il Software RXB

Ogni apparecchio RXB è caricato in fabbrica con un software applicativo che include una o più applicazioni (vedi pagina seguente).

Il software ETS viene utilizzato per la progettazione e messa in servizio di una rete informatica con apparecchi RXB.

Oltre ad ET3 la messa in servizio ed il parametraggio possono essere effettuati anche con Synco Tool e con l’apparecchio ambiente QAX34.3 della

Siemens.

Connessione al sistema per l‘automazione degli edifici Desigo

Desigo PX KNX permette di collegare in modo flessibile i regolatori RXB al sistema per l‘automazione degli edifici Desigo e di conseguenza il passag-

gio a BACnet. Grazie al collegamento sono possibili ulteriori funzioni come il programma temporizzato e il comando centrale dei valori nominali.

In questo modo RXB si colloca nel sistema complessivo modulare espandibile e garantisce un‘economia a lungo termine.

Integrazione in Synco

La centrale di comando RMB795 di Synco permette il controllo ed il comando dei controller RXB in un sistema Synco.

Controller d‘ambiente

Bus periferici

Sistemi a Fan-Coil

Sistema a 2 tubi con commutazione stagionale e batteria elettrica di riscaldamento

Sistema a 4 tubi con batteria elettrica di riscaldamento

Sistema a 2 tubi con commutazione stagionale serranda d’aria esterna

Sistema a 2 tubi e corpi scaldanti

Soffitti riscaldati/raffreddati divisa: solo raffreddamento e raffreddamento/

riscaldamento con Changeover

Radiatore elettrico

II

Siemens S.p.A.

Soggetto a modifiche

Building Technologies Division

RXL..

RXB..

2018
