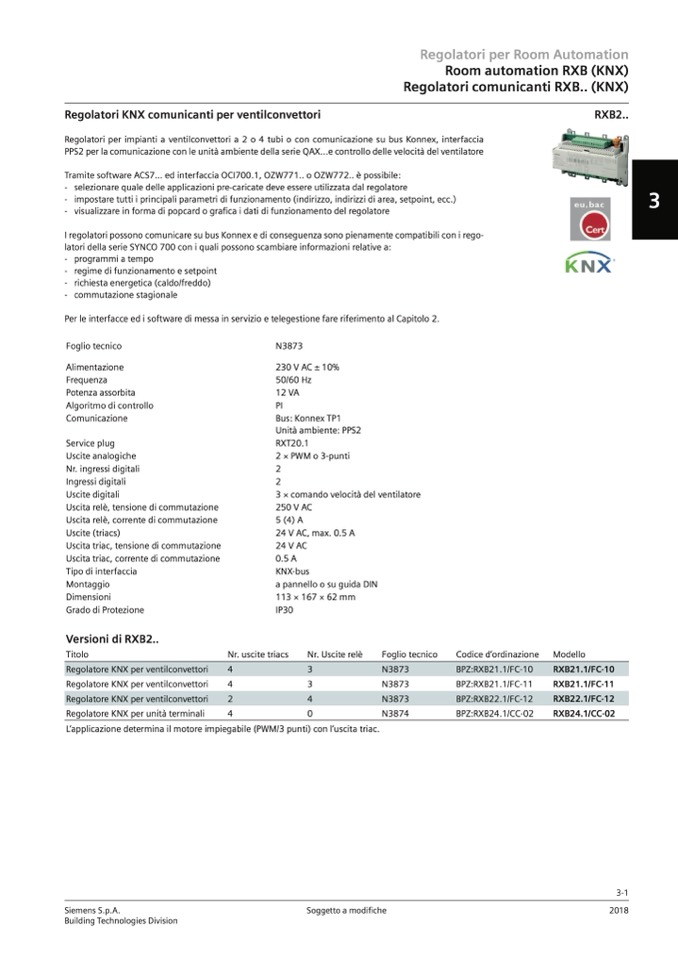

Foglio tecnico

Alimentazione

Frequenza

Potenza assorbita

Algoritmo di controllo

Comunicazione

Service plug

Uscite analogiche

Nr. ingressi digitali

Ingressi digitali

Uscite digitali

Uscita relè, tensione di commutazione

Uscita relè, corrente di commutazione

Uscite (triacs)

Uscita triac, tensione di commutazione

Uscita triac, corrente di commutazione

Tipo di interfaccia

Montaggio

Dimensioni

Grado di Protezione

Versioni di RXB2..

Titolo

N3873

230 V AC ± 10%

50/60 Hz

12 VA

PI

Bus: Konnex TP1

Unità ambiente: PPS2

RXT20.1

2 × PWM o 3-punti

2

2

3 × comando velocità del ventilatore

250 V AC

5 (4) A

24 V AC, max. 0.5 A

24 V AC

0.5 A

KNX-bus

a pannello o su guida DIN

113 × 167 × 62 mm

IP30

Nr. uscite triacs

Nr. Uscite relè

Foglio tecnico

Codice d’ordinazione

Modello

Regolatori per Room Automation

Room automation RXB (KNX)

Regolatori comunicanti RXB.. (KNX)

Regolatori KNX comunicanti per ventilconvettori

Regolatori per impianti a ventilconvettori a 2 o 4 tubi o con comunicazione su bus Konnex, interfaccia

PPS2 per la comunicazione con le unità ambiente della serie QAX...e controllo delle velocità del ventilatore

Tramite software ACS7... ed interfaccia OCI700.1, OZW771.. o OZW772.. è possibile:

- selezionare quale delle applicazioni pre-caricate deve essere utilizzata dal regolatore

- impostare tutti i principali parametri di funzionamento (indirizzo, indirizzi di area, setpoint, ecc.)

- visualizzare in forma di popcard o grafica i dati di funzionamento del regolatore

I regolatori possono comunicare su bus Konnex e di conseguenza sono pienamente compatibili con i rego-

latori della serie SYNCO 700 con i quali possono scambiare informazioni relative a:

- programmi a tempo

- regime di funzionamento e setpoint

RXB2..

- richiesta energetica (caldo/freddo)

- commutazione stagionale

Per le interfacce ed i software di messa in servizio e telegestione fare riferimento al Capitolo 2.

Regolatore KNX per ventilconvettori

4

3

N3873

BPZ:RXB21.1/FC-10

RXB21.1/FC-10

Regolatore KNX per ventilconvettori

4

3

N3873

BPZ:RXB21.1/FC-11

RXB21.1/FC-11

Regolatore KNX per ventilconvettori

2

4

N3873

BPZ:RXB22.1/FC-12

RXB22.1/FC-12

Regolatore KNX per unità terminali

4

0

N3874

BPZ:RXB24.1/CC-02

RXB24.1/CC-02

L’applicazione determina il motore impiegabile (PWM/3 punti) con l’uscita triac.

Siemens S.p.A.

Soggetto a modifiche

Building Technologies Division

3-1

2018

3
