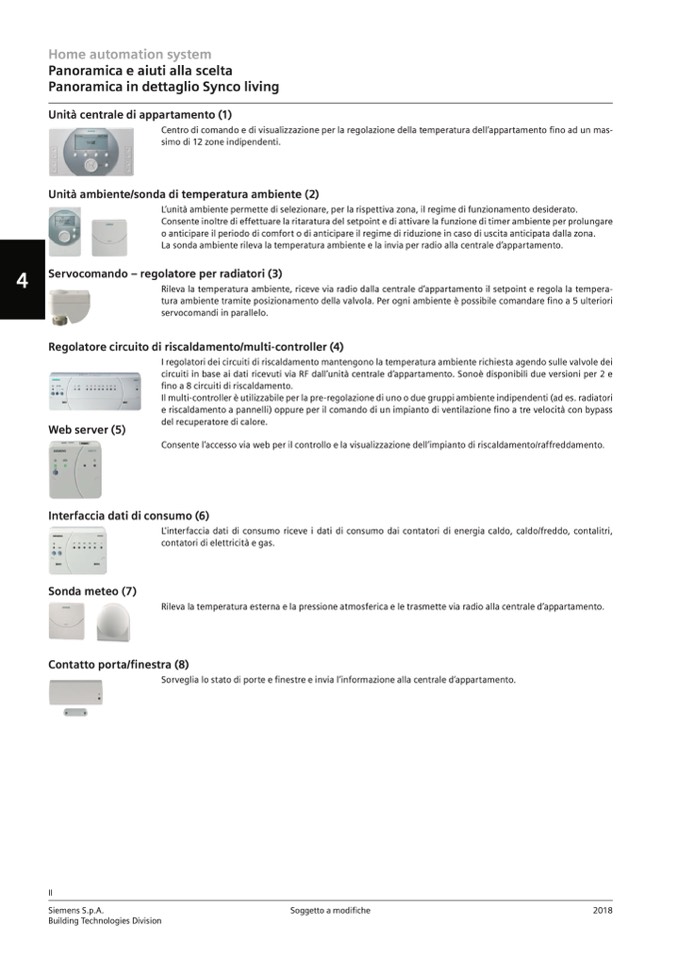

Home automation system

Panoramica e aiuti alla scelta

Panoramica in dettaglio Synco living

Unità centrale di appartamento (1)

Centro di comando e di visualizzazione per la regolazione della temperatura dell’appartamento fino ad un mas-

simo di 12 zone indipendenti.

Unità ambiente/sonda di temperatura ambiente (2)

L’unità ambiente permette di selezionare, per la rispettiva zona, il regime di funzionamento desiderato.

Consente inoltre di effettuare la ritaratura del setpoint e di attivare la funzione di timer ambiente per prolungare

o anticipare il periodo di comfort o di anticipare il regime di riduzione in caso di uscita anticipata dalla zona.

La sonda ambiente rileva la temperatura ambiente e la invia per radio alla centrale d’appartamento.

Servocomando – regolatore per radiatori (3)

Rileva la temperatura ambiente, riceve via radio dalla centrale d’appartamento il setpoint e regola la tempera-

tura ambiente tramite posizionamento della valvola. Per ogni ambiente è possibile comandare fino a 5 ulteriori

servocomandi in parallelo.

Regolatore circuito di riscaldamento/multi-controller (4)

Web server (5)

I regolatori dei circuiti di riscaldamento mantengono la temperatura ambiente richiesta agendo sulle valvole dei

circuiti in base ai dati ricevuti via RF dall’unità centrale d’appartamento. Sonoè disponibili due versioni per 2 e

fino a 8 circuiti di riscaldamento.

Il multi-controller è utilizzabile per la pre-regolazione di uno o due gruppi ambiente indipendenti (ad es. radiatori

e riscaldamento a pannelli) oppure per il comando di un impianto di ventilazione fino a tre velocità con bypass

del recuperatore di calore.

Consente l’accesso via web per il controllo e la visualizzazione dell’impianto di riscaldamento/raffreddamento.

Interfaccia dati di consumo (6)

Sonda meteo (7)

L'interfaccia dati di consumo riceve i dati di consumo dai contatori di energia caldo, caldo/freddo, contalitri,

contatori di elettricità e gas.

Rileva la temperatura esterna e la pressione atmosferica e le trasmette via radio alla centrale d’appartamento.

Contatto porta/finestra (8)

Sorveglia lo stato di porte e finestre e invia l’informazione alla centrale d’appartamento.
