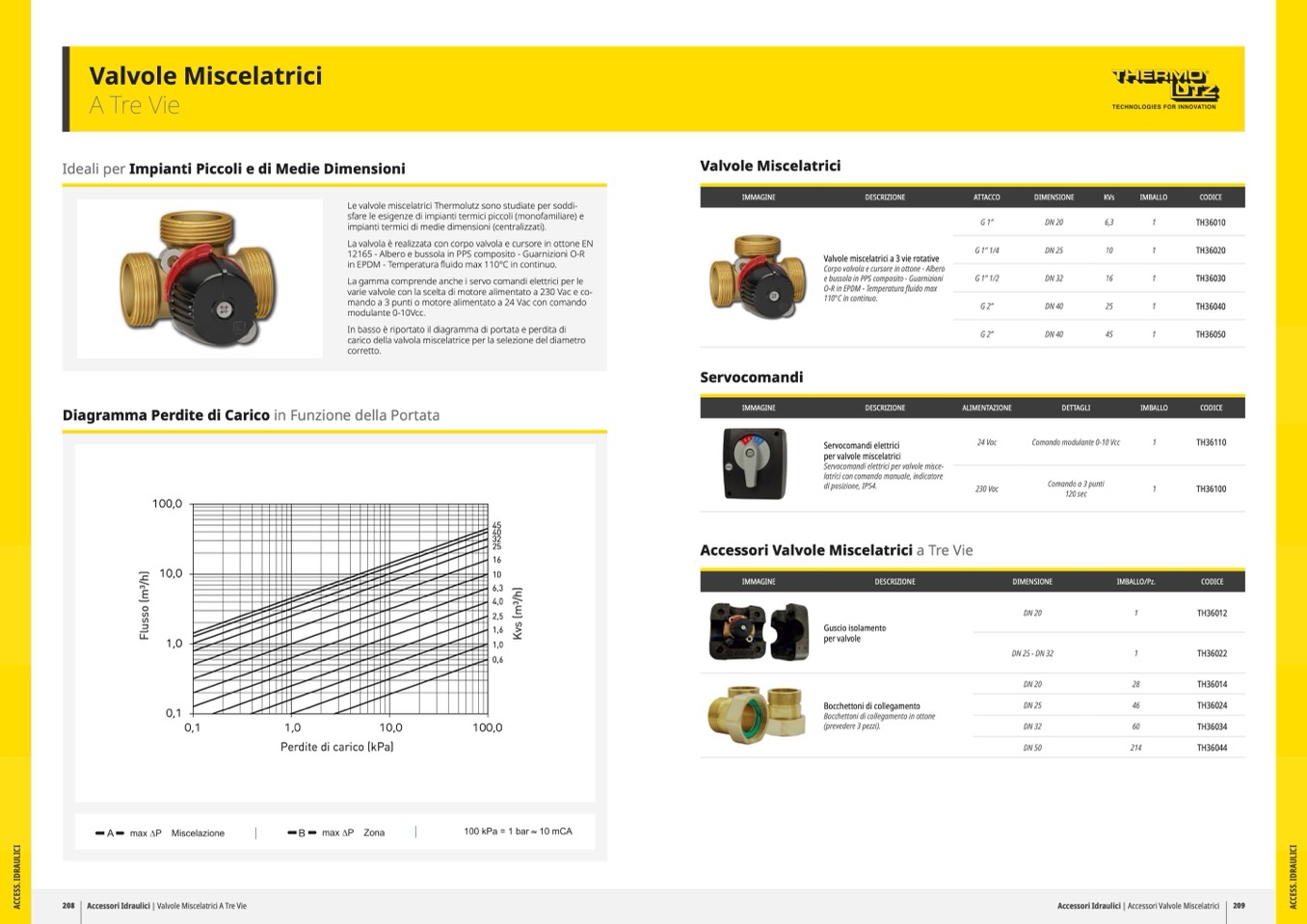

Valvole Miscelatrici
A Tre Vie
Ideali per Impianti Piccoli e di Medie Dimensioni
Diagramma Perdite di Carico in Funzione della Portata
Valvole Miscelatrici
IMMAGINE
DESCRIZIONE
ATTACCO
DIMENSIONE
KVs
IMBALLO
CODICE
100,0
10,0
1,0
0,1
45
40
32
25
16
10
6,3
4,0
2,5
1,6
1,0
0,6
10,0
100,0
Le valvole miscelatrici Thermolutz sono studiate per soddi-
sfare le esigenze di impianti termici piccoli (monofamiliare) e
impianti termici di medie dimensioni (centralizzati).
La valvola è realizzata con corpo valvola e cursore in ottone EN
12165 - Albero e bussola in PPS composito - Guarnizioni O-R
in EPDM - Temperatura fluido max 110°C in continuo.
La gamma comprende anche i servo comandi elettrici per le
varie valvole con la scelta di motore alimentato a 230 Vac e co-
mando a 3 punti o motore alimentato a 24 Vac con comando
modulante 0-10Vcc.
In basso è riportato il diagramma di portata e perdita di
carico della valvola miscelatrice per la selezione del diametro
corretto.
Valvole miscelatrici a 3 vie rotative
Corpo valvola e cursore in ottone - Albero
e bussola in PPS composito - Guarnizioni
O-R in EPDM - Temperatura fluido max
110°C in continuo.
G 1”
G 1” 1/4
G 1” 1/2
G 2”
G 2”
24 Vac
230 Vac
DN 20
DN 25
DN 32
DN 40
DN 40
6,3
10
16
25
45
1
1
1
1
1
1
1
TH36010
TH36020
TH36030
TH36040
TH36050
TH36110
TH36100
TH36012
TH36022
TH36014
TH36024
TH36034
TH36044
Servocomandi
IMMAGINE
DESCRIZIONE
ALIMENTAZIONE
DETTAGLI
IMBALLO
CODICE
Servocomandi elettrici
per valvole miscelatrici
Servocomandi elettrici per valvole misce-
latrici con comando manuale, indicatore
di posizione, IP54.
Comando modulante 0-10 Vcc
Comando a 3 punti
120 sec
DN 20
DN 25 - DN 32
DN 20
DN 25
DN 32
DN 50
CAPACITÀ LK 840
0,1
1,0
Perdite di carico (kPa)
Accessori Valvole Miscelatrici a Tre Vie
Guscio isolamento
per valvole
Bocchettoni di collegamento
Bocchettoni di collegamento in ottone
(prevedere 3 pezzi).
1
1
28
46
60
214
IMMAGINE
DESCRIZIONE
DIMENSIONE
IMBALLO/Pz.
CODICE
208 Accessori Idraulici | Valvole Miscelatrici A Tre Vie
Accessori Idraulici | Accessori Valvole Miscelatrici 209
