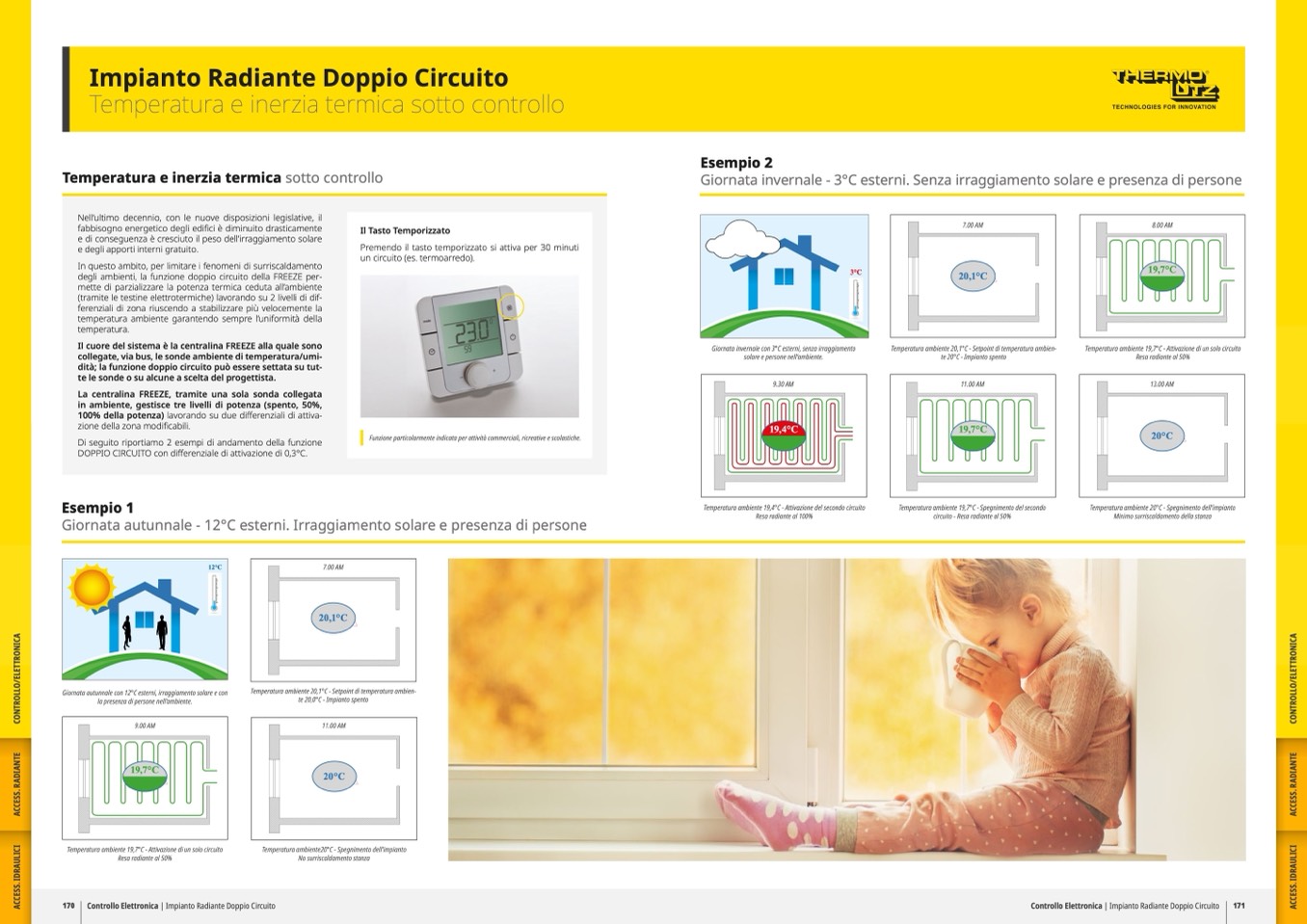

Impianto Radiante Doppio Circuito

Temperatura e inerzia termica sotto controllo

Temperatura e inerzia termica sotto controllo

Nell’ultimo decennio, con le nuove disposizioni legislative, il

Esempio 2

Giornata invernale - 3°C esterni. Senza irraggiamento solare e presenza di persone

fabbisogno energetico degli edifici è diminuito drasticamente

e di conseguenza è cresciuto il peso dell’irraggiamento solare

e degli apporti interni gratuito.

In questo ambito, per limitare i fenomeni di surriscaldamento

degli ambienti, la funzione doppio circuito della FREEZE per-

mette di parzializzare la potenza termica ceduta all’ambiente

(tramite le testine elettrotermiche) lavorando su 2 livelli di dif-

ferenziali di zona riuscendo a stabilizzare più velocemente la

temperatura ambiente garantendo sempre l’uniformità della

temperatura.

Il cuore del sistema è la centralina FREEZE alla quale sono

collegate, via bus, le sonde ambiente di temperatura/umi-

dità; la funzione doppio circuito può essere settata su tut-

te le sonde o su alcune a scelta del progettista.

La centralina FREEZE, tramite una sola sonda collegata

in ambiente, gestisce tre livelli di potenza (spento, 50%,

100% della potenza) lavorando su due differenziali di attiva-

zione della zona modificabili.

Di seguito riportiamo 2 esempi di andamento della funzione

DOPPIO CIRCUITO con differenziale di attivazione di 0,3°C.

Esempio 1

Il Tasto Temporizzato

Premendo il tasto temporizzato si attiva per 30 minuti

un circuito (es. termoarredo).

Funzione particolarmente indicata per attività commerciali, ricreative e scolastiche.

3°C

Giornata invernale con 3°C esterni, senza irraggiamento

solare e persone nell’ambiente.

9.30 AM

19,4°C

Temperatura ambiente 19,4°C - Attivazione del secondo circuito

Resa radiante al 100%

7.00 AM

20,1°C

Temperatura ambiente 20,1°C - Setpoint di temperatura ambien-

te 20°C - Impianto spento

11.00 AM

19,7°C

Temperatura ambiente 19,7°C - Spegnimento del secondo

circuito - Resa radiante al 50%

8.00 AM

19,7°C

Temperatura ambiente 19,7°C - Attivazione di un solo circuito

Resa radiante al 50%

13.00 AM

20°C

Temperatura ambiente 20°C - Spegnimento dell’impianto

Minimo surriscaldamento della stanza

Giornata autunnale - 12°C esterni. Irraggiamento solare e presenza di persone

12°C

Giornata autunnale con 12°C esterni, irraggiamento solare e con

la presenza di persone nell’ambiente.

9.00 AM

19,7°C

Temperatura ambiente 19,7°C - Attivazione di un solo circuito

Resa radiante al 50%

7.00 AM

20,1°C

Temperatura ambiente 20,1°C - Setpoint di temperatura ambien-

te 20,0°C - Impianto spento

11.00 AM

20°C

Temperatura ambiente20°C - Spegnimento dell’impianto

No surriscaldamento stanza

170 Controllo Elettronica | Impianto Radiante Doppio Circuito

Controllo Elettronica | Impianto Radiante Doppio Circuito 171
