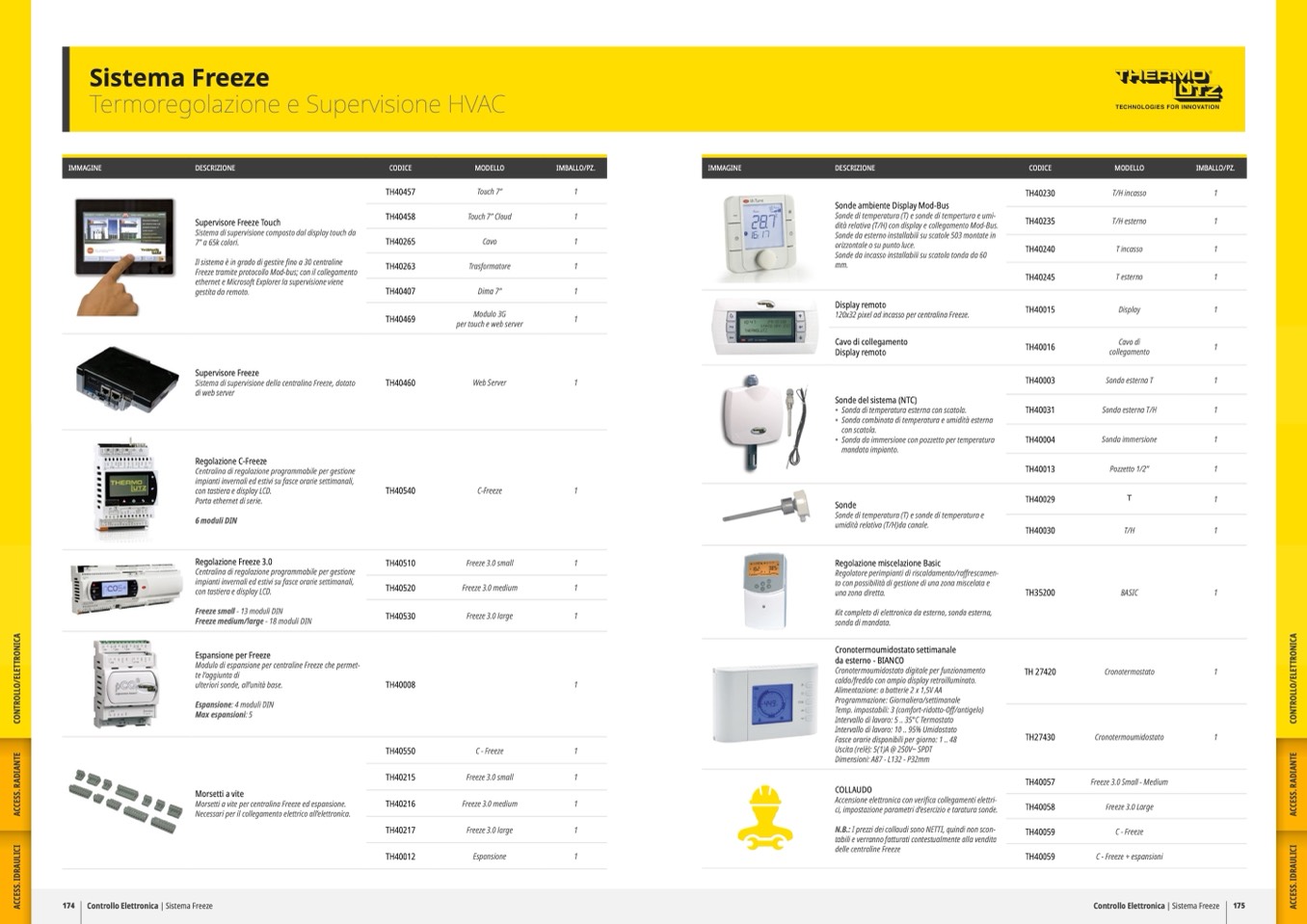

Sistema Freeze

Termoregolazione e Supervisione HVAC

IMMAGINE

DESCRIZIONE

CODICE

MODELLO

IMBALLO/PZ.

IMMAGINE

DESCRIZIONE

CODICE

MODELLO

IMBALLO/PZ.

Supervisore Freeze Touch

Sistema di supervisione composto dal display touch da

7” a 65k colori.

Il sistema è in grado di gestire fino a 30 centraline

Freeze tramite protocollo Mod-bus; con il collegamento

ethernet e Microsoft Explorer la supervisione viene

gestita da remoto.

Supervisore Freeze

Sistema di supervisione della centralina Freeze, dotato

di web server

Regolazione C-Freeze

Centralina di regolazione programmabile per gestione

impianti invernali ed estivi su fasce orarie settimanali,

con tastiera e display LCD.

Porta ethernet di serie.

6 moduli DIN

Regolazione Freeze 3.0

Centralina di regolazione programmabile per gestione

impianti invernali ed estivi su fasce orarie settimanali,

con tastiera e display LCD.

Freeze small - 13 moduli DIN

Freeze medium/large - 18 moduli DIN

Espansione per Freeze

Modulo di espansione per centraline Freeze che permet-

te l’aggiunta di

ulteriori sonde, all’unità base.

Espansione: 4 moduli DIN

Max espansioni: 5

Morsetti a vite

Morsetti a vite per centralina Freeze ed espansione.

Necessari per il collegamento elettrico all’elettronica.

TH40457

TH40458

TH40265

TH40263

TH40407

TH40469

TH40460

TH40540

TH40510

TH40520

TH40530

TH40008

TH40550

TH40215

TH40216

TH40217

Touch 7”

1

Touch 7” Cloud

1

Cavo

1

Trasformatore

1

Dima 7”

1

Modulo 3G

1

per touch e web server

Web Server

1

C-Freeze

1

Freeze 3.0 small

1

Freeze 3.0 medium

1

Freeze 3.0 large

1

1

C - Freeze

1

Freeze 3.0 small

1

Freeze 3.0 medium

1

Freeze 3.0 large

1

Espansione

1

Sonde ambiente Display Mod-Bus

Sonde di temperatura (T) e sonde di tempertura e umi-

dità relativa (T/H) con display e collegamento Mod-Bus.

Sonde da esterno installabili su scatole 503 montate in

orizzontale o su punto luce.

Sonde da incasso installabili su scatola tonda da 60

mm.

Display remoto

120x32 pixel ad incasso per centralina Freeze.

Cavo di collegamento

Display remoto

Sonde del sistema (NTC)

• Sonda di temperatura esterna con scatola.

• Sonda combinata di temperatura e umidità esterna

con scatola.

• Sonda da immersione con pozzetto per temperatura

mandata impianto.

Sonde

Sonde di temperatura (T) e sonde di temperatura e

umidità relativa (T/H)da canale.

Regolazione miscelazione Basic

Regolatore perimpianti di riscaldamento/raffrescamen-

to con possibilità di gestione di una zona miscelata e

una zona diretta.

Kit completo di elettronica da esterno, sonda esterna,

sonda di mandata.

Cronotermoumidostato settimanale

da esterno - BIANCO

Cronotermoumidostato digitale per funzionamento

caldo/freddo con ampio display retroilluminato.

Alimentazione: a batterie 2 x 1,5V AA

Programmazione: Giornaliera/settimanale

Temp. impostabili: 3 (comfort-ridotto-Off/antigelo)

Intervallo di lavoro: 5 .. 35°C Termostato

Intervallo di lavoro: 10 .. 95% Umidostato

Fasce orarie disponibili per giorno: 1 .. 48

Uscita (relè): 5(1)A @ 250V~ SPDT

Dimensioni: A87 - L132 - P32mm

COLLAUDO

Accensione elettronica con verifica collegamenti elettri-

ci, impostazione parametri d’esercizio e taratura sonde.

N.B.: I prezzi dei collaudi sono NETTI, quindi non scon-

tabili e verranno fatturati contestualmente alla vendita

delle centraline Freeze

TH40230

TH40235

TH40240

TH40245

TH40015

TH40016

TH40003

TH40031

TH40004

TH40013

TH40029

TH40030

TH35200

TH 27420

TH27430

TH40057

TH40058

TH40059

TH40059

T/H incasso

1

T/H esterno

1

T incasso

1

T esterno

1

Display

1

Cavo di

1

collegamento

Sonda esterna T

1

Sonda esterna T/H

1

Sonda immersione

1

Pozzetto 1/2”

1

T

1

T/H

1

BASIC

1

Cronotermostato

1

Cronotermoumidostato

1

Freeze 3.0 Small - Medium

Freeze 3.0 Large

C - Freeze

TH40012

C - Freeze + espansioni
