RACCORDI A PRESSATURA ASSIALE “ASSIALPEX“ PER TUBO PEX

“ASSIALPEX“ AXIAL PRESS FITTINGS FOR PEX PIPE PEX

274

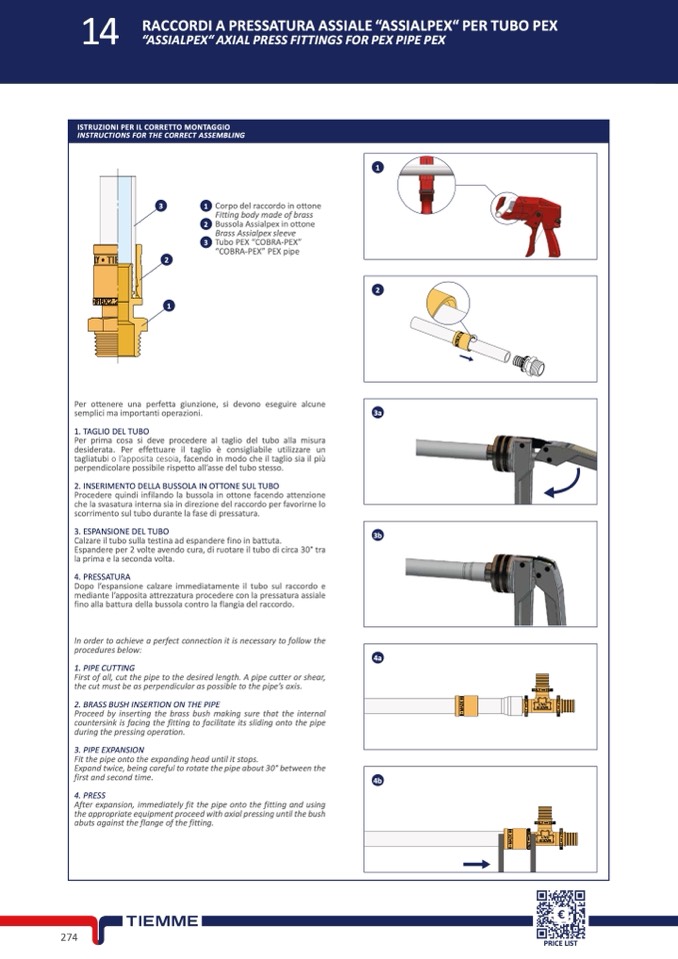

ISTRUZIONI PER IL CORRETTO MONTAGGIO

INSTRUCTIONS FOR THE CORRECT ASSEMBLING

1. TAGLIO DEL TUBO

3

1 Corpo del raccordo in ottone

Fitting body made of brass

2 Bussola Assialpex in ottone

2

1

3 Tubo PEX “COBRA-PEX”

“COBRA-PEX” PEX pipe

2. INSERIMENTO DELLA BUSSOLA IN OTTONE SUL TUBO

Procedere quindi infilando la bussola in ottone facendo attenzione

che la svasatura interna sia in direzione del raccordo per favorirne lo

scorrimento sul tubo durante la fase di pressatura.

3. ESPANSIONE DEL TUBO

Calzare il tubo sulla testina ad espandere fino in battuta.

Espandere per 2 volte avendo cura, di ruotare il tubo di circa 30° tra

la prima e la seconda volta.

Dopo l’espansione calzare immediatamente il tubo sul raccordo e

mediante l’apposita attrezzatura procedere con la pressatura assiale

fino alla battura della bussola contro la flangia del raccordo.

In order to achieve a perfect connection it is necessary to follow the

procedures below:

First of all, cut the pipe to the desired length. A pipe cutter or shear,

the cut must be as perpendicular as possible to the pipe’s axis.

Proceed by inserting the brass bush making sure that the internal

countersink is facing the fitting to facilitate its sliding onto the pipe

during the pressing operation.

Fit the pipe onto the expanding head until it stops.

Expand twice, being careful to rotate the pipe about 30° between the

first and second time.

4. PRESS

After expansion, immediately fit the pipe onto the fitting and using

the appropriate equipment proceed with axial pressing until the bush

abuts against the flange of the fitting.

4. PRESSATURA

Brass Assialpex sleeve

1

2

Per ottenere una perfetta giunzione, si devono eseguire alcune

semplici ma importanti operazioni.

Per prima cosa si deve procedere al taglio del tubo alla misura

desiderata. Per effettuare il taglio

è consigliabile utilizzare un

tagliatubi o l’apposita cesoia, facendo in modo che il taglio sia il pi

ù

perpendicolare possibile rispetto all’asse del tubo stesso.

3a

3b

1. PIPE CUTTING

4a

4b

2. BRASS BUSH INSERTION ON THE PIPE

3. PIPE EXPANSION
