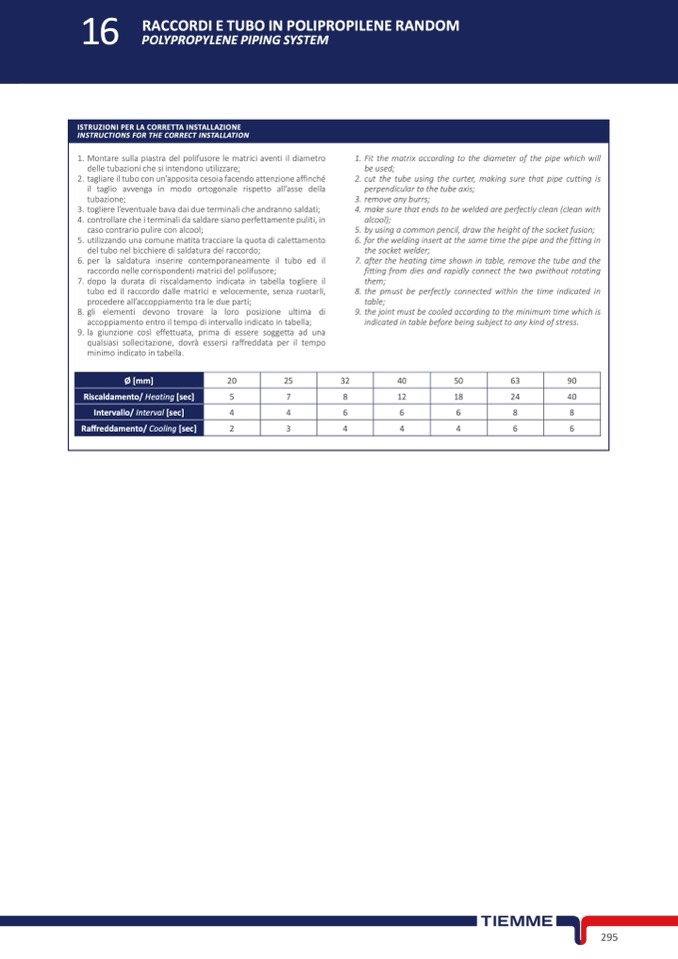

RACCORDI E TUBO IN POLIPROPILENE RANDOM

POLYPROPYLENE PIPING SYSTEM

ISTRUZIONI PER LA CORRETTA INSTALLAZIONE

INSTRUCTIONS FOR THE CORRECT INSTALLATION

1. Montare sulla piastra del polifusore le matrici aventi il diametro

delle tubazioni che si intendono utilizzare;

2. tagliare il tubo con un’apposita cesoia facendo attenzione affinch

é

il taglio avvenga in modo ortogonale rispetto all’asse della

tubazione;

3. togliere l’eventuale bava dai due terminali che andranno saldati;

4. controllare che i terminali da saldare siano perfettamente puliti, in

caso contrario pulire con alcool;

5. utilizzando una comune matita tracciare la quota di calettamento

del tubo nel bicchiere di saldatura del raccordo;

6. per la saldatura inserire contemporaneamente il tubo ed il

raccordo nelle corrispondenti matrici del polifusore;

7. dopo la durata di riscaldamento indicata in tabella togliere il

tubo ed il raccordo dalle matrici e velocemente, senza ruotarli,

procedere all’accoppiamento tra le due parti;

8. gli elementi devono trovare la loro posizione ultima di

accoppiamento entro il tempo di intervallo indicato in tabella;

9. la giunzione cos

ì effettuata, prima di essere soggetta ad una

qualsiasi sollecitazione, dovrà essersi raffreddata per il tempo

1. Fit the matrix according to the diameter of the pipe which will

be used;

2. cut the tube using the curter, making sure that pipe cutting is

perpendicular to the tube axis;

3. remove any burrs;

4. make sure that ends to be welded are perfectly clean (clean with

alcool);

5. by using a common pencil, draw the height of the socket fusion;

6. for the welding insert at the same time the pipe and the fitting in

the socket welder;

7. after the heating time shown in table, remove the tube and the

fitting from dies and rapidly connect the two pwithout rotating

them;

8. the pmust be perfectly connected within the time indicated in

table;

9. the joint must be cooled according to the minimum time which is

indicated in table before being subject to any kind of stress.

minimo indicato in tabella.

Ø [mm]

Riscaldamento/ Heating [sec]

Intervallo/ Interval [sec]

Raffreddamento/ Cooling [sec]

20

25

32

40

50

63

90

5

7

8

12

18

24

40

4

4

6

6

6

8

8

2

3

4

4

4

6

6
