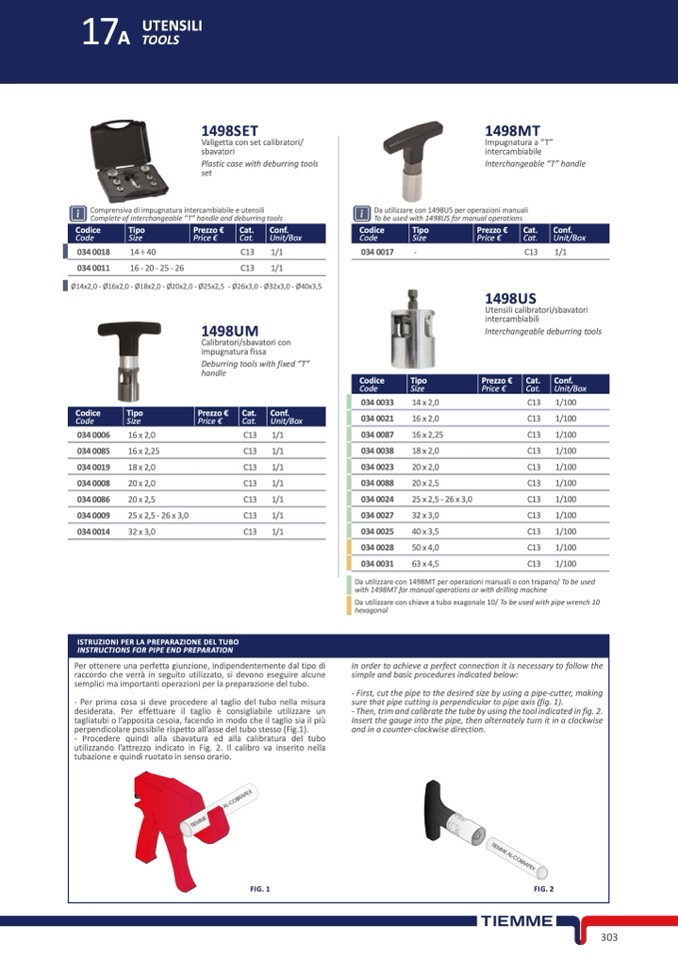

17

A

TOOLS

UTENSILI

Codice

Code

Tipo

Size

Prezzo €

Price €

Cat.

Conf.

Unit/Box

Codice

Code

Tipo

Size

Prezzo €

Price €

Cat.

Conf.

Unit/Box

Codice

Code

Tipo

Size

Prezzo €

Price €

Cat.

Conf.

Unit/Box

Codice

Code

Tipo

Size

Prezzo €

Price €

Cat.

Conf.

Unit/Box

ISTRUZIONI PER LA PREPARAZIONE DEL TUBO

INSTRUCTIONS FOR PIPE END PREPARATION

Per ottenere una perfetta giunzione, indipendentemente dal tipo di

raccordo che verr

à in seguito utilizzato, si devono eseguire alcune

semplici ma importanti operazioni per la preparazione del tubo.

In order to achieve a perfect connection it is necessary to follow the

simple and basic procedures indicated below:

- First, cut the pipe to the desired size by using a pipe-cutter, making

sure that pipe cutting is perpendicular to pipe axis (fig. 1).

- Then, trim and calibrate the tube by using the tool indicated in fig. 2.

Insert the gauge into the pipe, then alternately turn it in a clockwise

and in a counter-clockwise direction.

- Per prima cosa si deve procedere al taglio del tubo nella misura

desiderata. Per effettuare il taglio

è consigliabile utilizzare un

tagliatubi o l’apposita cesoia, facendo in modo che il taglio sia il pi

ù

perpendicolare possibile rispetto all’asse del tubo stesso (Fig.1).

- Procedere quindi alla sbavatura ed alla calibratura del tubo

utilizzando l’attrezzo indicato in Fig. 2. Il calibro va inserito nella

tubazione e quindi ruotato in senso orario.

FIG. 1

FIG. 2

Comprensiva di impugnatura intercambiabile e utensili

To be used with 1498US for manual operations

Complete of interchangeable “T” handle and deburring tools

1498SET

1498MT

Valigetta con set calibratori/

sbavatori

Impugnatura a “T”

intercambiabile

Plastic case with deburring tools

set

Interchangeable “T” handle

Da utilizzare con 1498US per operazioni manuali

034 0018

14 ÷ 40

C13

1/1

0340011

16-20-25-26

C13

1/1

Ø14x2,0 - Ø16x2,0 - Ø18x2,0 - Ø20x2,0 - Ø25x2,5 - Ø26x3,0 - Ø32x3,0 - Ø40x3,5

034 0017

C13

1/1

Utensili calibratori/sbavatori

intercambiabili

Interchangeable deburring tools

C13 1/100

034 0006

034 0085

034 0019

034 0008

034 0086

034 0009

034 0014

16x2,0

16 x 2,25

18x2,0

20x2,0

20x2,5

25x2,5-26x3,0

32x3,0

Deburring tools with fixed “T”

handle

C13 1/1

034 0033

034 0021

034 0087

034 0038

034 0023

034 0088

034 0024

034 0027

034 0025

034 0028

034 0031

14x2,0

16x2,0

16 x 2,25

18x2,0

20x2,0

20x2,5

25x2,5-26x3,0

32x3,0

40x3,5

50x4,0

63x4,5

1498UM

Calibratori/sbavatori con

impugnatura fissa

1498US

Da utilizzare con 1498MT per operazioni manuali o con trapano/ To be used

with 1498MT for manual operations or with drilling machine

Da utilizzare con chiave a tubo esagonale 10/ To be used with pipe wrench 10

hexagonal

17

A

TOOLS

UTENSILI

1498SET

1498MT

1498UM

1498US

303
