20

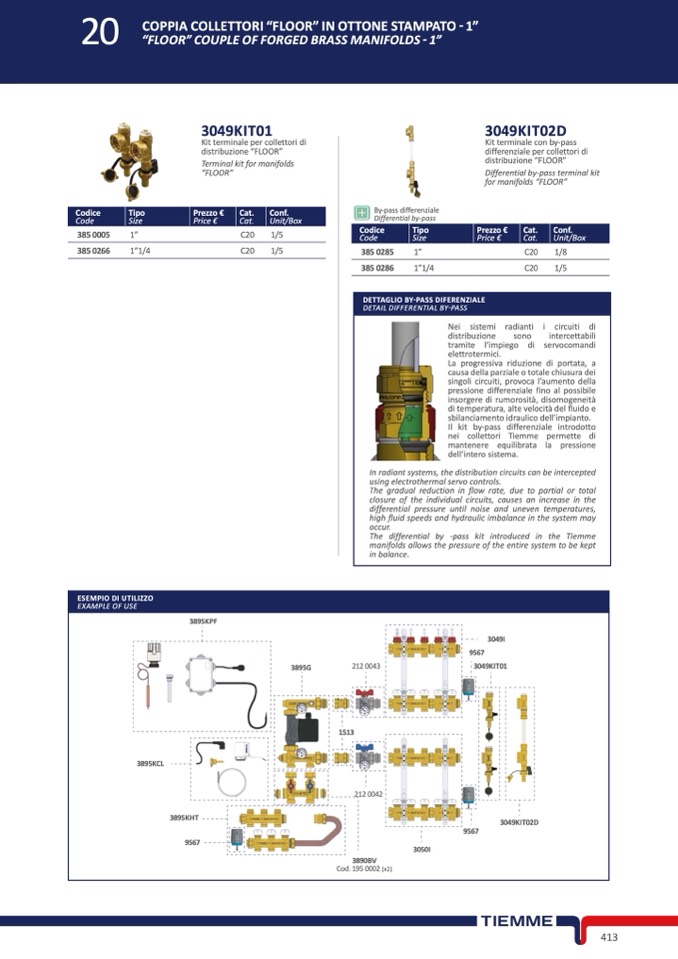

COPPIA COLLETTORI “FLOOR” IN OTTONE STAMPATO - 1”

“FLOOR” COUPLE OF FORGED BRASS MANIFOLDS - 1”

Codice

Code

Tipo

Size

Prezzo €

Price €

Cat.

Cat.

Conf.

Unit/Box

Codice

Code

Tipo

Size

Prezzo €

Price €

Cat.

Cat.

Conf.

Unit/Box

DETTAGLIO BY-PASS DIFERENZIALE

DETAIL DIFFERENTIAL BY-PASS

Nei sistemi radianti i circuiti di

distribuzione

sono

intercettabili

tramite l’impiego di servocomandi

elettrotermici.

La progressiva riduzione di portata, a

causa della parziale o totale chiusura dei

singoli circuiti, provoca l’aumento della

pressione differenziale fino al possibile

insorgere di rumorosit

à, disomogeneità

di temperatura, alte velocità del fluido e

sbilanciamento idraulico dell’impianto.

Il kit by-pass differenziale introdotto

nei collettori Tiemme permette di

mantenere equilibrata la pressione

dell’intero sistema.

In radiant systems, the distribution circuits can be intercepted

using electrothermal servo controls.

The gradual reduction in flow rate, due to partial or total

closure of the individual circuits, causes an increase in the

differential pressure until noise and uneven temperatures,

high fluid speeds and hydraulic imbalance in the system may

occur.

The differential by -pass kit introduced in the Tiemme

manifolds allows the pressure of the entire system to be kept

in balance.

ESEMPIO DI UTILIZZO

EXAMPLE OF USE

3895KPF

3895G

212 0043

3049I

9567

3049KIT01

3895KCL

1513

212 0042

3895KHT

9567

3049KIT02D

9567

3890BV

3050I

Cod. 195 0002 (x2)

3049KIT01

3049KIT02D

Kit terminale per collettori di

distribuzione “FLOOR”

Kit terminale con by-pass

differenziale per collettori di

distribuzione “FLOOR”

Terminal kit for manifolds

“FLOOR”

C20

1/5

C20

1/5

By-pass differenziale

Differential by-pass terminal kit

for manifolds “FLOOR”

C20

1/8

C20

1/5

Differential by-pass

385 0005

1”

385 0266

1”1/4

385 0285

1”

385 0286

1”1/4

413
