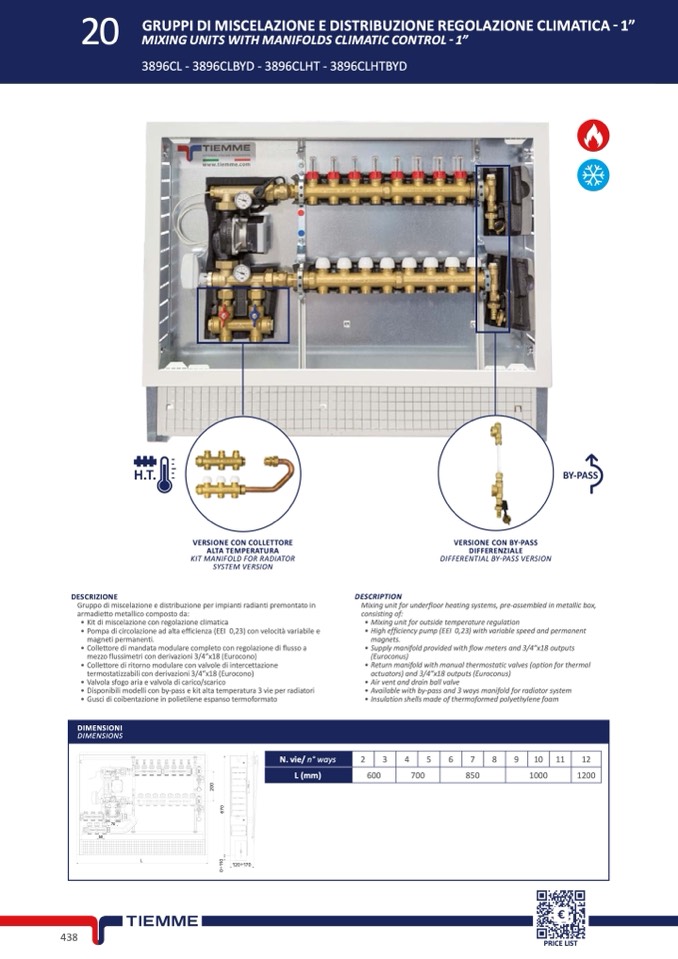

20

3896CL - 3896CLBYD - 3896CLHT - 3896CLHTBYD

GRUPPI DI MISCELAZIONE E DISTRIBUZIONE REGOLAZIONE CLIMATICA - 1”

MIXING UNITS WITH MANIFOLDS CLIMATIC CONTROL - 1”

DESCRIZIONE

DESCRIPTION

VERSIONE CON COLLETTORE

ALTA TEMPERATURA

KIT MANIFOLD FOR RADIATOR

SYSTEM VERSION

VERSIONE CON BY-PASS

DIFFERENZIALE

DIFFERENTIAL BY-PASS VERSION

Gruppo di miscelazione e distribuzione per impianti radianti premontato in

armadietto metallico composto da:

• Kit di miscelazione con regolazione climatica

• Pompa di circolazione ad alta efficienza (EEI 0,23) con velocit

à variabile e

magneti permanenti.

• Collettore di mandata modulare completo con regolazione di flusso a

mezzo flussimetri con derivazioni 3/4”x18 (Eurocono)

• Collettore di ritorno modulare con valvole di intercettazione

termostatizzabili con derivazioni 3/4”x18 (Eurocono)

• Valvola sfogo aria e valvola di carico/scarico

• Disponibili modelli con by-pass e kit alta temperatura 3 vie per radiatori

• Gusci di coibentazione in polietilene espanso termoformato

Mixing unit for underfloor heating systems, pre-assembled in metallic box,

consisting of:

• Mixing unit for outside temperature regulation

• High efficiency pump (EEI 0,23) with variable speed and permanent

magnets.

• Supply manifold provided with flow meters and 3/4”x18 outputs

(Euroconus)

• Return manifold with manual thermostatic valves (option for thermal

actuators) and 3/4”x18 outputs (Euroconus)

• Air vent and drain ball valve

• Available with by-pass and 3 ways manifold for radiator system

• Insulation shells made of thermoformed polyethylene foam

438

DIMENSIONI

DIMENSIONS

N. vie/ n° ways

L (mm)

9 10 11

600

700

850

1000

1200

120÷170
