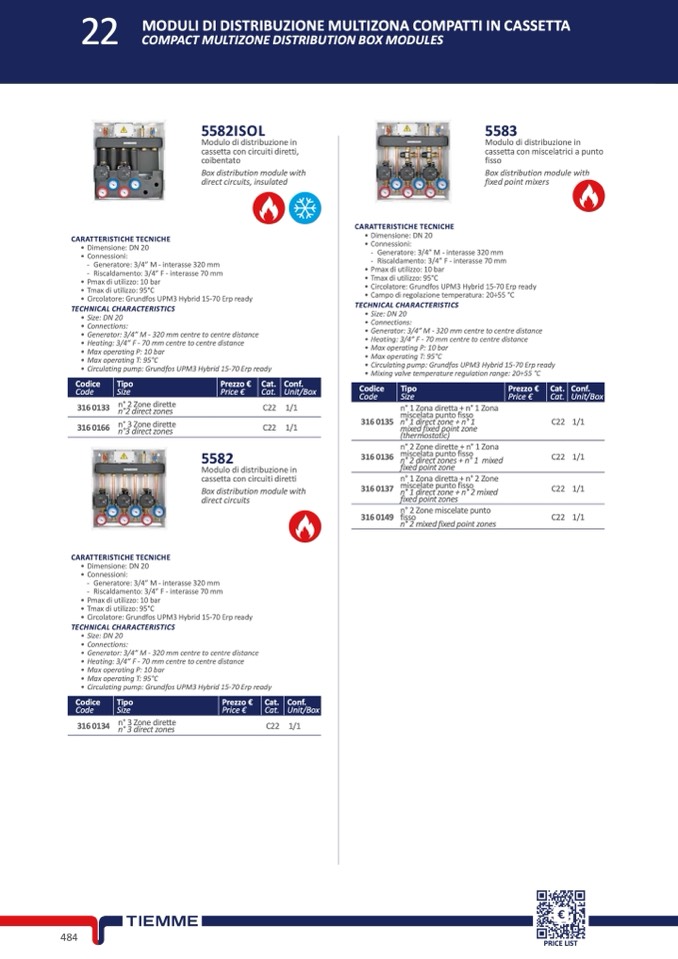

MODULI DI DISTRIBUZIONE MULTIZONA COMPATTI IN CASSETTA

COMPACT MULTIZONE DISTRIBUTION BOX MODULES

CARATTERISTICHE TECNICHE

• Dimensione: DN 20

• Connessioni:

- Generatore:3/4”M-interasse320mm

- Riscaldamento:3/4”F-interasse70mm

• Pmax di utilizzo: 10 bar

• Tmax di utilizzo: 95°C

• Circolatore: Grundfos UPM3 Hybrid 15-70 Erp ready

TECHNICAL CHARACTERISTICS

• Size: DN 20

• Connections:

• Generator: 3/4” M - 320 mm centre to centre distance

• Heating: 3/4” F - 70 mm centre to centre distance

• Max operating P: 10 bar

• Max operating T: 95°C

• Circulating pump: Grundfos UPM3 Hybrid 15-70 Erp ready

CARATTERISTICHE TECNICHE

• Dimensione: DN 20

• Connessioni:

5582ISOL

5583

Modulo di distribuzione in

cassetta con circuiti diretti,

coibentato

Modulo di distribuzione in

cassetta con miscelatrici a punto

fisso

Box distribution module with

fixed point mixers

Box distribution module with

direct circuits, insulated

- Generatore:3/4”M-interasse320mm

- Riscaldamento:3/4”F-interasse70mm

• Pmax di utilizzo: 10 bar

• Tmax di utilizzo: 95°C

• Circolatore: Grundfos UPM3 Hybrid 15-70 Erp ready

• Campo di regolazione temperatura: 20÷55 °C

TECHNICAL CHARACTERISTICS

• Size: DN 20

• Connections:

• Generator: 3/4” M - 320 mm centre to centre distance

• Heating: 3/4” F - 70 mm centre to centre distance

• Max operating P: 10 bar

• Max operating T: 95°C

• Circulating pump: Grundfos UPM3 Hybrid 15-70 Erp ready

• Mixing valve temperature regulation range: 20÷55 °C

Codice

Code

Tipo

Size

Prezzo €

Price €

Cat.

Cat.

Conf.

Unit/Box

Codice

Code

Tipo

Size

Prezzo €

Price €

Cat.

Cat.

Conf.

Unit/Box

n° 2 Zone dirette

316 0133

316 0166

CARATTERISTICHE TECNICHE

• Dimensione: DN 20

• Connessioni:

C22

C22

1/1

1/1

n° 1 Zona diretta + n° 1 Zona

miscelata punto fisso

n°1directzone+n°1

mixed fixed point zone

(thermostatic)

n° 2 Zone dirette + n° 1 Zona

miscelata punto fisso

n° 2 direct zones + n° 1 mixed

fixed point zone

n° 1 Zona diretta + n° 2 Zone

miscelate punto fisso

n° 1 direct zone + n° 2 mixed

fixed point zones

n° 2 Zone miscelate punto

fisso

n° 2 mixed fixed point zones

n°2 direct zones

316 0135

316 0136

316 0137

316 0149

C22 1/1

C22 1/1

C22 1/1

C22 1/1

n° 3 Zone dirette

n°3 direct zones

5582

Modulo di distribuzione in

cassetta con circuiti diretti

Box distribution module with

direct circuits

- Generatore:3/4”M-interasse320mm

- Riscaldamento:3/4”F-interasse70mm

• Pmax di utilizzo: 10 bar

• Tmax di utilizzo: 95°C

• Circolatore: Grundfos UPM3 Hybrid 15-70 Erp ready

TECHNICAL CHARACTERISTICS

• Size: DN 20

• Connections:

• Generator: 3/4” M - 320 mm centre to centre distance

• Heating: 3/4” F - 70 mm centre to centre distance

• Max operating P: 10 bar

• Max operating T: 95°C

• Circulating pump: Grundfos UPM3 Hybrid 15-70 Erp ready

316 0134 n° 3 Zone dirette

C22 1/1

n° 3 direct zones

Codice

Code

Tipo

Size

Prezzo €

Price €

Cat.

Cat.

Conf.

Unit/Box
