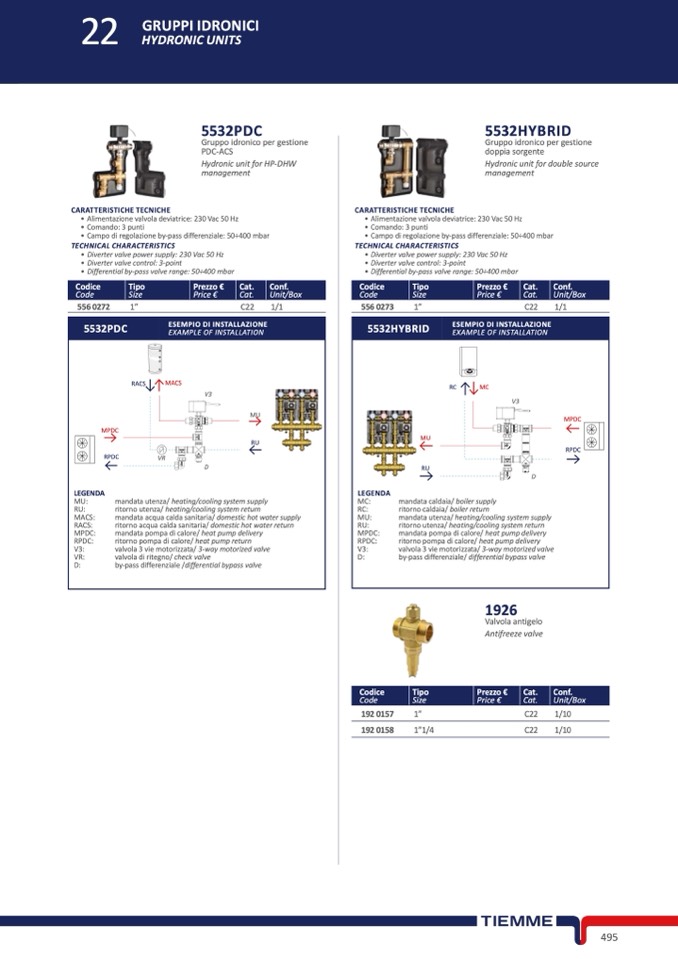

22
GRUPPI IDRONICI
HYDRONIC UNITS
Codice
Code
Tipo
Size
Prezzo €
Price €
Cat.
Cat.
Conf.
Unit/Box
Codice
Code
Tipo
Size
Prezzo €
Price €
Cat.
Cat.
Conf.
Unit/Box
5532PDC
ESEMPIO DI INSTALLAZIONE
EXAMPLE OF INSTALLATION
MPDC
RPDC
LEGENDA
RACS
MACS
V3
VR
MU
RU
D
MU:
mandata utenza/ heating/cooling system supply
RU:
ritorno utenza/ heating/cooling system return
MACS:
mandata acqua calda sanitaria/ domestic hot water supply
RACS:
ritorno acqua calda sanitaria/ domestic hot water return
MPDC:
mandata pompa di calore/ heat pump delivery
RPDC:
ritorno pompa di calore/ heat pump return
V3:
valvola 3 vie motorizzata/ 3-way motorized valve
VR:
valvola di ritegno/ check valve
D:
by-pass differenziale /differential bypass valve
5532HYBRID
ESEMPIO DI INSTALLAZIONE
EXAMPLE OF INSTALLATION
MU
RU
RC
MC
V3
D
MPDC
RPDC
LEGENDA
MC:
mandata caldaia/ boiler supply
RC:
ritorno caldaia/ boiler return
MU:
mandata utenza/ heating/cooling system supply
RU:
ritorno utenza/ heating/cooling system return
MPDC:
mandata pompa di calore/ heat pump delivery
RPDC:
ritorno pompa di calore/ heat pump delivery
V3:
valvola 3 vie motorizzata/ 3-way motorized valve
D:
by-pass differenziale/ differential bypass valve
Codice
Code
Tipo
Size
Prezzo €
Price €
Cat.
Cat.
Conf.
Unit/Box
CARATTERISTICHE TECNICHE
• Alimentazione valvola deviatrice: 230 Vac 50 Hz
• Comando: 3 punti
• Campo di regolazione by-pass differenziale: 50÷400 mbar
CARATTERISTICHE TECNICHE
TECHNICAL CHARACTERISTICS
• Diverter valve power supply: 230 Vac 50 Hz
• Diverter valve control: 3-point
• Differential by-pass valve range: 50÷400 mbar
• Alimentazione valvola deviatrice: 230 Vac 50 Hz
• Comando: 3 punti
• Campo di regolazione by-pass differenziale: 50÷400 mbar
5532PDC
5532HYBRID
Gruppo idronico per gestione
PDC-ACS
Gruppo idronico per gestione
doppia sorgente
Hydronic unit for HP-DHW
management
Hydronic unit for double source
management
556 0272
1”
C22
1/1
TECHNICAL CHARACTERISTICS
• Diverter valve power supply: 230 Vac 50 Hz
• Diverter valve control: 3-point
• Differential by-pass valve range: 50÷400 mbar
556 0273
1”
C22
1/1
1926
192 0157
1”
192 0158
1”1/4
Antifreeze valve
C22
1/10
C22
1/10
Valvola antigelo
495
