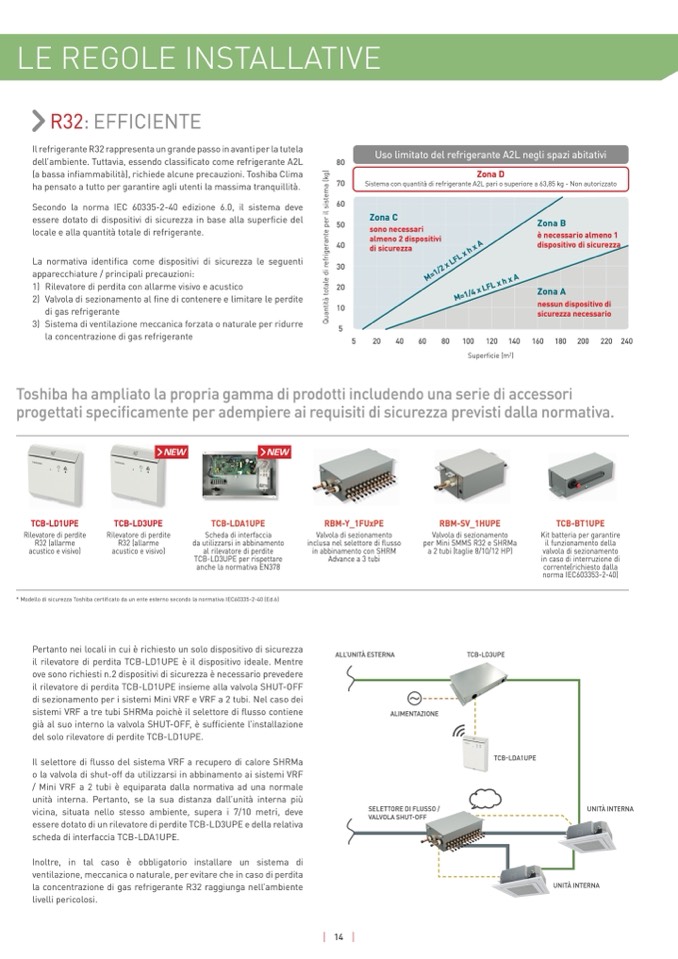

LE REGOLE INSTALLATIV
E
R32: EFFICIENT
E
Il refrigerante R32 rappresenta un grande passo in avanti per la tutel
a
dell’ambiente. Tuttavia, essendo classificato come refrigerante A2L
(a bassa infiammabilità), richiede alcune precauzioni. Toshiba Clima
ha pensato a tutto per garantire agli utenti la massima tranquillità
.
Secondo la norma IEC 60335-2-40 edizione 6.0, il sistema dev
e
essere dotato di dispositivi di sicurezza in base alla superficie de
l
locale e alla quantità totale di refrigerante.
La normativa identifica come dispositivi di sicurezza le seguenti
apparecchiature / principali precauzioni:
1) Rilevatore di perdita con allarme visivo e acustico
2) Valvola di sezionamento al fine di contenere e limitare le perdite
di gas refrigerant
e
3) Sistema di ventilazione meccanica forzata o naturale per ridurr
e
la concentrazione di gas refrigerante
Q
u
a
n
t
i
t
à
t
o
t
a
l
e
d
i
r
e
f
r
i
g
e
r
a
n
t
e
p
e
r
i
l
s
i
s
t
e
m
a
(
k
g
)
8
0
7
0
6
0
5
0
4
0
3
0
2
0
1
0
5
Uso limitato del refrigerante A2L negli spazi abitativ
i
Zona
D
Sistema con quantità di refrigerante A2L pari o superiore a 63,85 kg - Non autorizzat
o
Zona
C
di sicurezza
sono necessari
almeno 2 dispositivi
M
=
1
/
2
x
L
F
L
x
h
x
A
M=
1
/4
x
L
FL
x
h
x
A
Zona B
è necessario almeno
1
dispositivo di sicurezza
Zona A
nessun dispositivo di
sicurezza necessario
5
20
40
60
80 100 120
140 160 180 200 220 240
Superficie (m2)
Toshiba ha ampliato la propria gamma di prodotti includendo una serie di accessor
i
progettati specificamente per adempiere ai requisiti di sicurezza previsti dalla normativa
.
NE
W
NE
W
TCB-LD1UPE
TCB-LD3UP
E
TCB-LDA1UPE
Rilevatore di perdit
e
R
3
2
(allarm
e
Rilevatore di perdit
e
R
3
2
(allarme
Scheda di interfacci
a
da utilizzarsi in abbinament
o
acustico e visivo)
acustico e visivo
)
al rilevatore di perdit
e
TCB-LD3UPE per rispettare
anche la normativa EN378
RBM-Y_1FUxPE
RBM-SV_1HUPE
TCB-BT1UPE
Valvola di sezionament
o
Valvola di sezionamento
Kit batteria per garantir
e
inclusa nel selettore di flusso
in abbinamento con SHRM
per Mini SMMS R32 e SHRM
a
a
2
tubi (taglie 8/10/12 HP
)
il funzionamento della
valvola di sezionament
o
Advance a 3 tubi
in caso di interruzione d
i
corrente(richiesto dalla
norma IEC603353-2-40)
* Modello di sicurezza Toshiba certificato da un ente esterno secondo la normativa IEC60335-2-40 (Ed.6
)
Pertanto nei locali in cui è richiesto un solo dispositivo di sicurezza
il rilevatore di perdita TCB-LD1UPE è il dispositivo ideale. Mentre
ove sono richiesti n.2 dispositivi di sicurezza è necessario prevedere
il rilevatore di perdita TCB-LD1UPE insieme alla valvola SHUT-OFF
di sezionamento per i sistemi Mini VRF e VRF a 2 tubi. Nel caso de
i
sistemi VRF a tre tubi SHRMa poichè il selettore di flusso contien
e
già al suo interno la valvola SHUT-OFF, è sufficiente l’installazione
del solo rilevatore di perdite TCB-LD1UPE.
Il selettore di flusso del sistema VRF a recupero di calore SHRM
a
o la valvola di shut-off da utilizzarsi in abbinamento ai sistemi VRF
/ Mini VRF a 2 tubi è equiparata dalla normativa ad una normal
e
unità interna. Pertanto, se la sua distanza dall’unità interna più
vicina, situata nello stesso ambiente, supera i 7/10 metri, deve
essere dotato di un rilevatore di perdite TCB-LD3UPE e della relativ
a
scheda di interfaccia TCB-LDA1UPE
.
Inoltre, in tal caso è obbligatorio installare un sistema d
i
ventilazione, meccanica o naturale, per evitare che in caso di perdit
a
la concentrazione di gas refrigerante R32 raggiunga nell’ambiente
livelli pericolosi.
ALL’UNITÀ ESTERNA
TCB-LD3UPE
ALIMENTAZIONE
TCB-LDA1UP
E
SELETTORE DI FLUSSO /
VALVOLA SHUT-OF
F
UNITÀ INTERN
A
UNITÀ INTERNA
