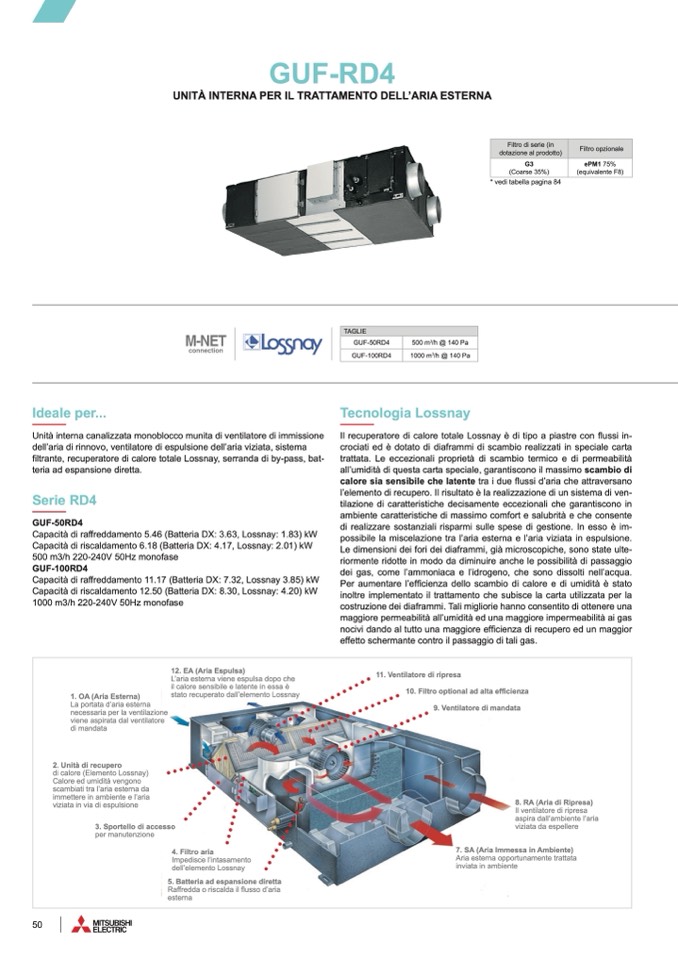

GUF-RD4
UNIT
À INTERNA PER IL TRATTAMENTO DELL’ARIA ESTERNA
* vedi tabella pagina 84
ePM1 75%
(equivalente F8)
Filtro di serie (in
dotazione al prodotto)
Filtro opzionale
G3
(Coarse 35%)
TAGLIE
GUF-50RD4
GUF-100RD4
500 m
3
/h @ 140 Pa
1000 m
3
/h @ 140 Pa
Ideale per...
Unit
à interna canalizzata monoblocco munita di ventilatore di immissione
dell’aria di rinnovo, ventilatore di espulsione dell’aria viziata, sistema
filtrante, recuperatore di calore totale Lossnay, serranda di by-pass, bat-
teria ad espansione diretta.
Serie RD4
GUF-50RD4
Capacit
à di raffreddamento 5.46 (Batteria DX: 3.63, Lossnay: 1.83) kW
Capacit
à di riscaldamento 6.18 (Batteria DX: 4.17, Lossnay: 2.01) kW
500 m3/h 220-240V 50Hz monofase
GUF-100RD4
Capacit
à di raffreddamento 11.17 (Batteria DX: 7.32, Lossnay 3.85) kW
Capacit
à di riscaldamento 12.50 (Batteria DX: 8.30, Lossnay: 4.20) kW
1000 m3/h 220-240V 50Hz monofase
Tecnologia Lossnay
Il recuperatore di calore totale Lossnay
è di tipo a piastre con
flussi in-
crociati ed
è dotato di diaframmi di scambio realizzati in speciale carta
trattata. Le eccezionali propriet
à di scambio termico e di permeabilit
à
all’umidit
à di questa carta speciale, garantiscono il massimo scambio di
calore sia sensibile che latente tra i due
flussi d’aria che attraversano
l’elemento di recupero. Il risultato
è la realizzazione di un sistema di ven-
tilazione di caratteristiche decisamente eccezionali che garantiscono in
ambiente caratteristiche di massimo comfort e salubrit
à e che consente
di realizzare sostanziali risparmi sulle spese di gestione. In esso
è im-
possibile la miscelazione tra l’aria esterna e l’aria viziata in espulsione.
Le dimensioni dei fori dei diaframmi, gi
à microscopiche, sono state ulte-
riormente ridotte in modo da diminuire anche le possibilit
à di passaggio
dei gas, come l’ammoniaca e l’idrogeno, che sono dissolti nell’acqua.
Per aumentare l’ef
ficienza dello scambio di calore e di umidità
è stato
inoltre implementato il trattamento che subisce la carta utilizzata per la
costruzione dei diaframmi. Tali migliorie hanno consentito di ottenere una
maggiore permeabilit
à all’umidit
à ed una maggiore impermeabilit
à ai gas
nocivi dando al tutto una maggiore ef
ficienza di recupero ed un maggior
effetto schermante contro il passaggio di tali gas.
1. OA (Aria Esterna)
La portata d’aria esterna
necessaria per la ventilazione
viene aspirata dal ventilatore
di mandata
2. Unit
à di recupero
di calore (Elemento Lossnay)
Calore ed umidit
à vengono
scambiati tra l’aria esterna da
immettere in ambiente e l’aria
viziata in via di espulsione
12. EA (Aria Espulsa)
L’aria esterna viene espulsa dopo che
il calore sensibile e latente in essa è
stato recuperato dall’elemento Lossnay
11. Ventilatore di ripresa
10. Filtro optional ad alta efficienza
9. Ventilatore di mandata
8. RA (Aria di Ripresa)
Il ventilatore di ripresa
aspira dall’ambiente l’aria
viziata da espellere
7. SA (Aria Immessa in Ambiente)
Aria esterna opportunamente trattata
inviata in ambiente
3. Sportello di accesso
per manutenzione
4. Filtro aria
Impedisce l’intasamento
dell’elemento Lossnay
5. Batteria ad espansione diretta
Raffredda o riscalda il flusso d’aria
esterna
50
