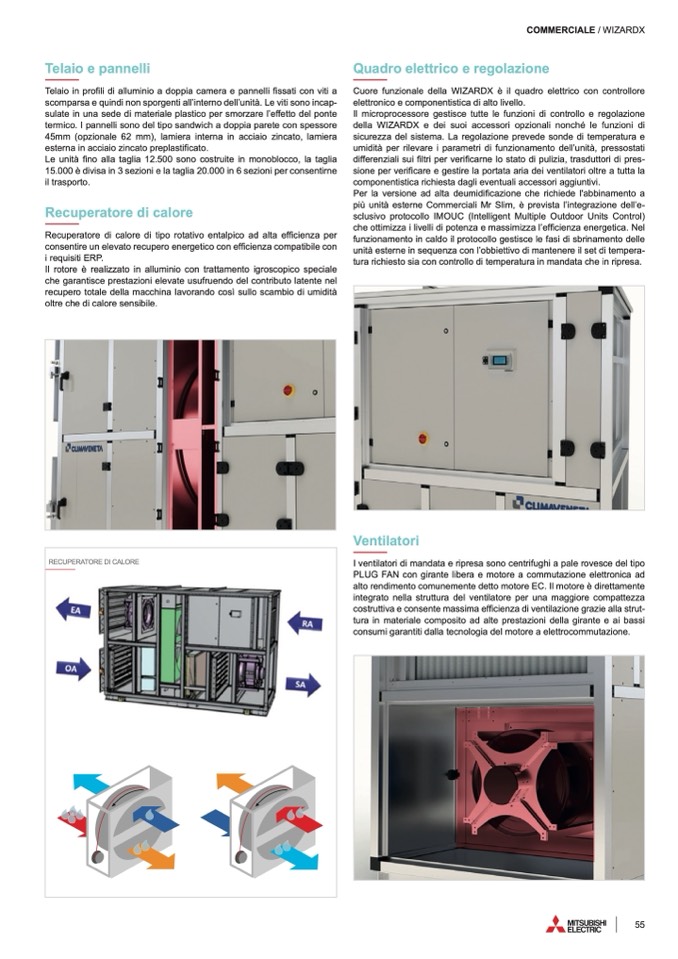

Telaio e pannelli

Telaio in pro

fili di alluminio a doppia camera e pannelli fissati con viti a

scomparsa e quindi non sporgenti all’interno dell’unità. Le viti sono incap-

sulate in una sede di materiale plastico per smorzare l’effetto del ponte

termico. I pannelli sono del tipo sandwich a doppia parete con spessore

45mm (opzionale 62 mm), lamiera interna in acciaio zincato, lamiera

esterna in acciaio zincato preplastificato.

Le unit

à fino alla taglia 12.500 sono costruite in monoblocco, la taglia

15.000

è divisa in 3 sezioni e la taglia 20.000 in 6 sezioni per consentirne

il trasporto.

Recuperatore di calore

Recuperatore di calore di tipo rotativo entalpico ad alta efficienza per

consentire un elevato recupero energetico con ef

ficienza compatibile con

i requisiti ERP.

Il rotore

è realizzato in alluminio con trattamento igroscopico speciale

che garantisce prestazioni elevate usufruendo del contributo latente nel

recupero totale della macchina lavorando cos

ì sullo scambio di umidit

à

oltre che di calore sensibile.

COMMERCIALE / WIZARDX

Quadro elettrico e regolazione

Cuore funzionale della WIZARDX è il quadro elettrico con controllore

elettronico e componentistica di alto livello.

Il microprocessore gestisce tutte le funzioni di controllo e regolazione

della WIZARDX e dei suoi accessori opzionali nonch

é le funzioni di

sicurezza del sistema. La regolazione prevede sonde di temperatura e

umidit

à per rilevare i parametri di funzionamento dell’unità, pressostati

differenziali sui

filtri per veri

ficarne lo stato di pulizia, trasduttori di pres-

sione per veri

ficare e gestire la portata aria dei ventilatori oltre a tutta la

componentistica richiesta dagli eventuali accessori aggiuntivi.

Per la versione ad alta deumidi

ficazione che richiede l'abbinamento a

pi

ù unità esterne Commerciali Mr Slim,

è prevista l’integrazione dell’e-

sclusivo protocollo IMOUC (Intelligent Multiple Outdoor Units Control)

che ottimizza i livelli di potenza e massimizza l’efficienza energetica. Nel

funzionamento in caldo il protocollo gestisce le fasi di sbrinamento delle

unit

à esterne in sequenza con l’obbiettivo di mantenere il set di tempera-

tura richiesto sia con controllo di temperatura in mandata che in ripresa.

Ventilatori

I ventilatori di mandata e ripresa sono centrifughi a pale rovesce del tipo

PLUG FAN con girante libera e motore a commutazione elettronica ad

alto rendimento comunemente detto motore EC. Il motore

è direttamente

integrato nella struttura del ventilatore per una maggiore compattezza

costruttiva e consente massima ef

ficienza di ventilazione grazie alla strut-

tura in materiale composito ad alte prestazioni della girante e ai bassi

consumi garantiti dalla tecnologia del motore a elettrocommutazione.

RECUPERATORE DI CALORE
