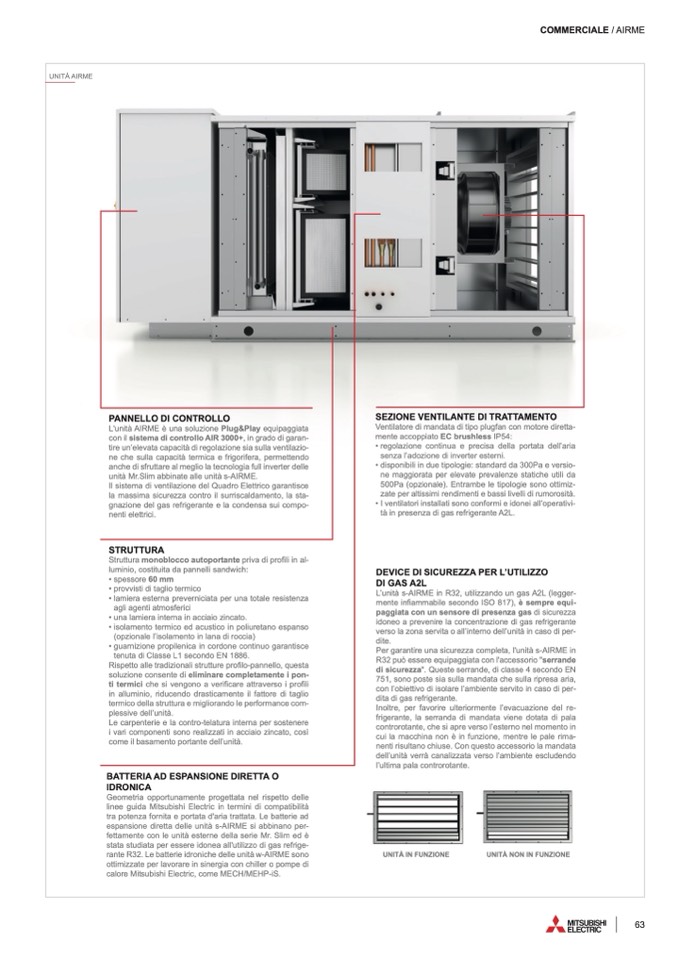

COMMERCIALE / AIRME
UNIT
À AIRME
PANNELLO DI CONTROLLO
L'unità AIRME
è una soluzione Plug&Play equipaggiata
con il sistema di controllo AIR 3000+, in grado di garan-
tire un’elevata capacità di regolazione sia sulla ventilazio-
ne che sulla capacità termica e frigorifera, permettendo
anche di sfruttare al meglio la tecnologia full inverter delle
unità Mr.Slim abbinate alle unità s-AIRME.
Il sistema di ventilazione del Quadro Elettrico garantisce
la massima sicurezza contro il surriscaldamento, la sta-
gnazione del gas refrigerante e la condensa sui compo-
nenti elettrici.
STRUTTURA
Struttura monoblocco autoportante priva di profili in al-
luminio, costituita da pannelli sandwich:
• spessore 60 mm
• provvisti di taglio termico
• lamiera esterna preverniciata per una totale resistenza
agli agenti atmosferici
• una lamiera interna in acciaio zincato.
• isolamento termico ed acustico in poliuretano espanso
(opzionale l’isolamento in lana di roccia)
• guarnizione propilenica in cordone continuo garantisce
tenuta di Classe L1 secondo EN 1886.
Rispetto alle tradizionali strutture profilo-pannello, questa
soluzione consente di eliminare completamente i pon-
ti termici che si vengono a verificare attraverso i profili
in alluminio, riducendo drasticamente il fattore di taglio
termico della struttura e migliorando le performance com-
plessive dell’unità.
Le carpenterie e la contro-telatura interna per sostenere
i vari componenti sono realizzati in acciaio zincato, cos
ì
come il basamento portante dell’unità.
BATTERIA AD ESPANSIONE DIRETTA O
IDRONICA
Geometria opportunamente progettata nel rispetto delle
linee guida Mitsubishi Electric in termini di compatibilità
tra potenza fornita e portata d'aria trattata. Le batterie ad
espansione diretta delle unit
à s-AIRME si abbinano per-
fettamente con le unità esterne della serie Mr. Slim ed
è
stata studiata per essere idonea all'utilizzo di gas refrige-
rante R32. Le batterie idroniche delle unit
à w-AIRME sono
ottimizzate per lavorare in sinergia con chiller o pompe di
calore Mitsubishi Electric, come MECH/MEHP-iS.
SEZIONE VENTILANTE DI TRATTAMENTO
Ventilatore di mandata di tipo plugfan con motore diretta-
mente accoppiato EC brushless IP54:
• regolazione continua e precisa della portata dell’aria
senza l’adozione di inverter esterni.
• disponibili in due tipologie: standard da 300Pa e versio-
ne maggiorata per elevate prevalenze statiche utili da
500Pa (opzionale). Entrambe le tipologie sono ottimiz-
zate per altissimi rendimenti e bassi livelli di rumorosità.
• I ventilatori installati sono conformi e idonei all’operativi-
t
à in presenza di gas refrigerante A2L.
DEVICE DI SICUREZZA PER L’UTILIZZO
DI GAS A2L
L’unit
à s-AIRME in R32, utilizzando un gas A2L (legger-
mente in
fiammabile secondo ISO 817), è sempre equi-
paggiata con un sensore di presenza gas di sicurezza
idoneo a prevenire la concentrazione di gas refrigerante
verso la zona servita o all’interno dell’unit
à in caso di per-
dite.
Per garantire una sicurezza completa, l'unit
à s-AIRME in
R32 pu
ò essere equipaggiata con l'accessorio "serrande
di sicurezza". Queste serrande, di classe 4 secondo EN
751, sono poste sia sulla mandata che sulla ripresa aria,
con l’obiettivo di isolare l’ambiente servito in caso di per-
dita di gas refrigerante.
Inoltre, per favorire ulteriormente l’evacuazione del re-
frigerante, la serranda di mandata viene dotata di pala
controrotante, che si apre verso l’esterno nel momento in
cui la macchina non
è in funzione, mentre le pale rima-
nenti risultano chiuse. Con questo accessorio la mandata
dell’unit
à verr
à canalizzata verso l’ambiente escludendo
l’ultima pala controrotante.
UNIT
À IN FUNZIONE
UNIT
À NON IN FUNZIONE
63
