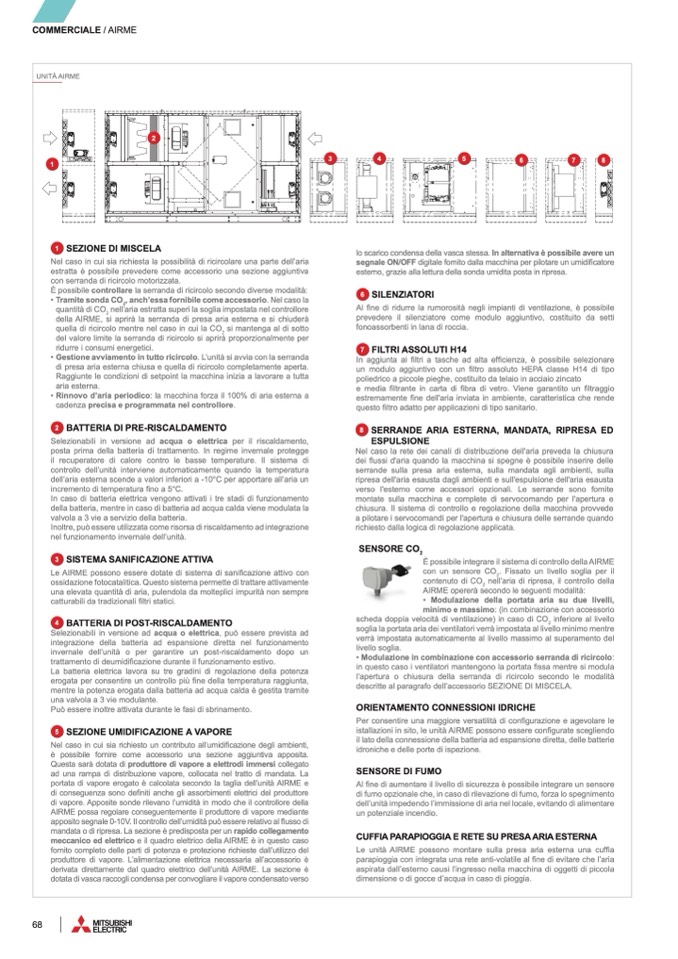

COMMERCIALE / AIRME
UNIT
À AIRME
2
1
3
4
5
6
7
8
1
SEZIONE DI MISCELA
lo scarico condensa della vasca stessa. In alternativa
è possibile avere un
segnale ON/OFF digitale fornito dalla macchina per pilotare un umidi
ficatore
esterno, grazie alla lettura della sonda umidita posta in ripresa.
6
SILENZIATORI
Al fine di ridurre la rumorosità negli impianti di ventilazione,
è possibile
prevedere il silenziatore come modulo aggiuntivo, costituito da setti
fonoassorbenti in lana di roccia.
7
FILTRI ASSOLUTI H14
In aggiunta ai filtri a tasche ad alta ef
ficienza, è possibile selezionare
un modulo aggiuntivo con un filtro assoluto HEPA classe H14 di tipo
poliedrico a piccole pieghe, costituito da telaio in acciaio zincato
e media
filtrante in carta di fibra di vetro. Viene garantito un
filtraggio
estremamente
fine dell'aria inviata in ambiente, caratteristica che rende
questo
filtro adatto per applicazioni di tipo sanitario.
8
SERRANDE ARIA ESTERNA, MANDATA, RIPRESA ED
ESPULSIONE
Nel caso la rete dei canali di distribuzione dell'aria preveda la chiusura
dei
flussi d'aria quando la macchina si spegne è possibile inserire delle
serrande sulla presa aria esterna, sulla mandata agli ambienti, sulla
ripresa dell'aria esausta dagli ambienti e sull'espulsione dell'aria esausta
verso l'esterno come accessori opzionali. Le serrande sono fornite
montate sulla macchina e complete di servocomando per l'apertura e
chiusura. Il sistema di controllo e regolazione della macchina provvede
a pilotare i servocomandi per l'apertura e chiusura delle serrande quando
richiesto dalla logica di regolazione applicata.
Nel caso in cui sia richiesta la possibilità di ricircolare una parte dell’aria
estratta è possibile prevedere come accessorio una sezione aggiuntiva
con serranda di ricircolo motorizzata.
È possibile controllare la serranda di ricircolo secondo diverse modalità:
• Tramite sonda CO
2
, anch’essa fornibile come accessorio. Nel caso la
quantit
à di CO
2
nell’aria estratta superi la soglia impostata nel controllore
della AIRME, si aprirà la serranda di presa aria esterna e si chiuder
à
quella di ricircolo mentre nel caso in cui la CO
2
si mantenga al di sotto
del valore limite la serranda di ricircolo si aprir
à proporzionalmente per
ridurre i consumi energetici.
• Gestione avviamento in tutto ricircolo. L’unità si avvia con la serranda
di presa aria esterna chiusa e quella di ricircolo completamente aperta.
Raggiunte le condizioni di setpoint la macchina inizia a lavorare a tutta
aria esterna.
• Rinnovo d’aria periodico: la macchina forza il 100% di aria esterna a
cadenza precisa e programmata nel controllore.
2
BATTERIA DI PRE-RISCALDAMENTO
Selezionabili in versione ad acqua o elettrica per il riscaldamento,
posta prima della batteria di trattamento. In regime invernale protegge
il recuperatore di calore contro le basse temperature. Il sistema di
controllo dell’unità interviene automaticamente quando la temperatura
dell’aria esterna scende a valori inferiori a -10°C per apportare all’aria un
incremento di temperatura
fino a 5°C.
In caso di batteria elettrica vengono attivati i tre stadi di funzionamento
della batteria, mentre in caso di batteria ad acqua calda viene modulata la
valvola a 3 vie a servizio della batteria.
Inoltre, può essere utilizzata come risorsa di riscaldamento ad integrazione
nel funzionamento invernale dell’unit
à.
3
SISTEMA SANIFICAZIONE ATTIVA
Le AIRME possono essere dotate di sistema di sanificazione attivo con
ossidazione fotocatalitica. Questo sistema permette di trattare attivamente
una elevata quantità di aria, pulendola da molteplici impurit
à non sempre
catturabili da tradizionali filtri statici.
4
BATTERIA DI POST-RISCALDAMENTO
Selezionabili in versione ad acqua o elettrica, può essere prevista ad
integrazione della batteria ad espansione diretta nel funzionamento
invernale dell’unità o per garantire un post-riscaldamento dopo un
trattamento di deumidificazione durante il funzionamento estivo.
La batteria elettrica lavora su tre gradini di regolazione della potenza
erogata per consentire un controllo pi
ù
fine della temperatura raggiunta,
mentre la potenza erogata dalla batteria ad acqua calda
è gestita tramite
una valvola a 3 vie modulante.
Può essere inoltre attivata durante le fasi di sbrinamento.
5
SEZIONE UMIDIFICAZIONE A VAPORE
Nel caso in cui sia richiesto un contributo all’umidi
ficazione degli ambienti,
è possibile fornire come accessorio una sezione aggiuntiva apposita.
Questa sarà dotata di produttore di vapore a elettrodi immersi collegato
ad una rampa di distribuzione vapore, collocata nel tratto di mandata. La
portata di vapore erogato
è calcolata secondo la taglia dell’unità AIRME e
di conseguenza sono de
finiti anche gli assorbimenti elettrici del produttore
di vapore. Apposite sonde rilevano l’umidità in modo che il controllore della
AIRME possa regolare conseguentemente il produttore di vapore mediante
apposito segnale 0-10V. Il controllo dell’umidità può essere relativo al flusso di
mandata o di ripresa. La sezione è predisposta per un rapido collegamento
meccanico ed elettrico e il quadro elettrico della AIRME
è in questo caso
fornito completo delle parti di potenza e protezione richieste dall’utilizzo del
produttore di vapore. L’alimentazione elettrica necessaria all’accessorio è
derivata direttamente dal quadro elettrico dell’unit
à AIRME. La sezione
è
dotata di vasca raccogli condensa per convogliare il vapore condensato verso
SENSORE CO
2
minimo e massimo: (in combinazione con accessorio
scheda doppia velocità di ventilazione) in caso di CO
2
inferiore al livello
soglia la portata aria dei ventilatori verrà impostata al livello minimo mentre
verrà impostata automaticamente al livello massimo al superamento del
livello soglia.
• Modulazione in combinazione con accessorio serranda di ricircolo:
in questo caso i ventilatori mantengono la portata fissa mentre si modula
l’apertura o chiusura della serranda di ricircolo secondo le modalità
descritte al paragrafo dell’accessorio SEZIONE DI MISCELA.
ORIENTAMENTO CONNESSIONI IDRICHE
Per consentire una maggiore versatilit
à di configurazione e agevolare le
istallazioni in sito, le unit
à AIRME possono essere configurate scegliendo
il lato della connessione della batteria ad espansione diretta, delle batterie
idroniche e delle porte di ispezione.
SENSORE DI FUMO
Al
fine di aumentare il livello di sicurezza è possibile integrare un sensore
di fumo opzionale che, in caso di rilevazione di fumo, forza lo spegnimento
dell’unità impedendo l’immissione di aria nel locale, evitando di alimentare
un potenziale incendio.
CUFFIA PARAPIOGGIA E RETE SU PRESA ARIA ESTERNA
Le unit
à AIRME possono montare sulla presa aria esterna una cuf
fia
parapioggia con integrata una rete anti-volatile al
fine di evitare che l’aria
aspirata dall’esterno causi l’ingresso nella macchina di oggetti di piccola
dimensione o di gocce d’acqua in caso di pioggia.
È possibile integrare il sistema di controllo della AIRME
con un sensore CO
2
. Fissato un livello soglia per il
contenuto di CO
2
nell’aria di ripresa, il controllo della
AIRME opererà secondo le seguenti modalit
à:
• Modulazione della portata aria su due livelli,
68
