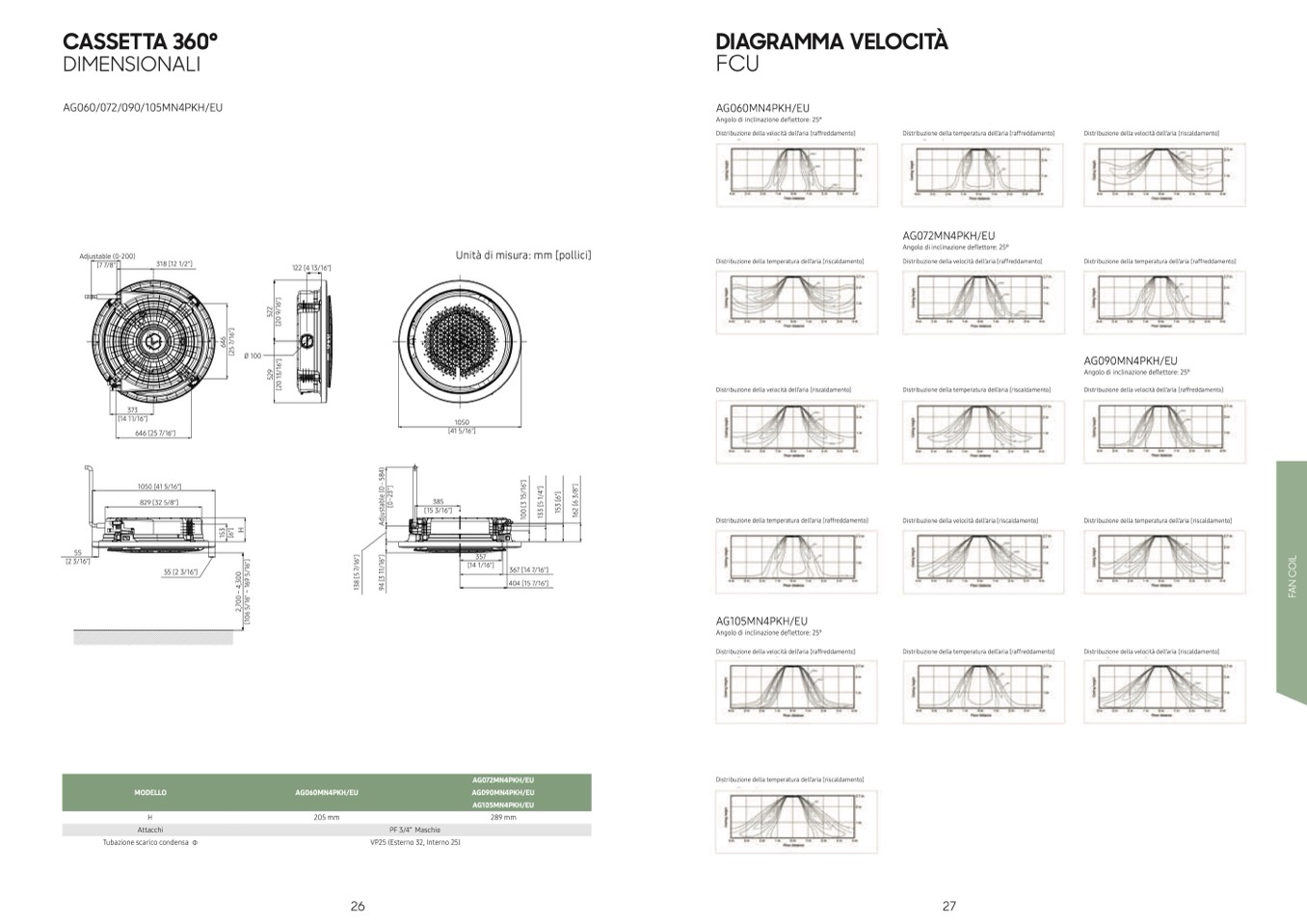

CASSETTA 360°
DIMENSIONALI
AG060/072/090/105MN4PKH/EU
4. Dimensional Drawing
360 Cassette (Circular Type)
AG060/072/090/105MN4PKH/EU
DIAGRAMMA VELOCITÀ
Distribuzione della temperatura dell’aria [raffreddamento]
AG072MN4PKH/EU
Angolo di inclinazione deflettore: 25°
Distribuzione della velocità dell’aria [raffreddamento]
Distribuzione della temperatura dell’aria [riscaldamento]
Distribuzione della velocità dell’aria [riscaldamento]
Distribuzione della temperatura dell’aria [raffreddamento]
55
[2 3/16"]
357
[14 1/16"]
367 [14 7/16"]
404 [15 7/16"]
Adjustable (0-200)
[7 7/8"]
318 [12 1/2"]
122 [4 13/16"]
Units : mm [inches]
Type
Model
A Type
AG060MN4PKH/EU
205
205 mm
B Type
AG072MN4PKH/EU
AG090MN4PKH/EU
AG105MN4PKH/EU
289
AG072MN4PKH/EU
AG090MN4PKH/EU
AG105MN4PKH/EU
289 mm
A
Pipe connection
PF 3/4" Male
VP25 (OD32, ID25)
PF 3/4” Maschio
VP25 (Esterno 32, Interno 25)
318
373
373
[14 11/16"]
Ø 100
Drain pipe connection
H
Attacchi
Tubazione scarico condensa Ф
646 [25 7/16"]
1050 [41 5/16"]
829 [32 5/8"]
1050
[41 5/16"]
MODELLO
AG060MN4PKH/EU
55 [2 3/16"]
26
27
385
[15 3/16"]
Unità di misura: mm [pollici]
AG060MN4PKH/EU
Angolo di inclinazione deflettore: 25°
Distribuzione della velocità dell’aria [raffreddamento]
Distribuzione della temperatura dell’aria [riscaldamento]
Distribuzione della velocità dell’aria [riscaldamento]
Distribuzione della temperatura dell’aria [raffreddamento]
AG105MN4PKH/EU
Angolo di inclinazione deflettore: 25°
Distribuzione della velocità dell’aria [raffreddamento]
Distribuzione della temperatura dell’aria [riscaldamento]
Distribuzione della velocità dell’aria [riscaldamento]
Distribuzione della temperatura dell’aria [raffreddamento]
AG090MN4PKH/EU
Angolo di inclinazione deflettore: 25°
Distribuzione della velocità dell’aria [raffreddamento]
Distribuzione della temperatura dell’aria [riscaldamento]
Distribuzione della velocità dell’aria [riscaldamento]
FCU
