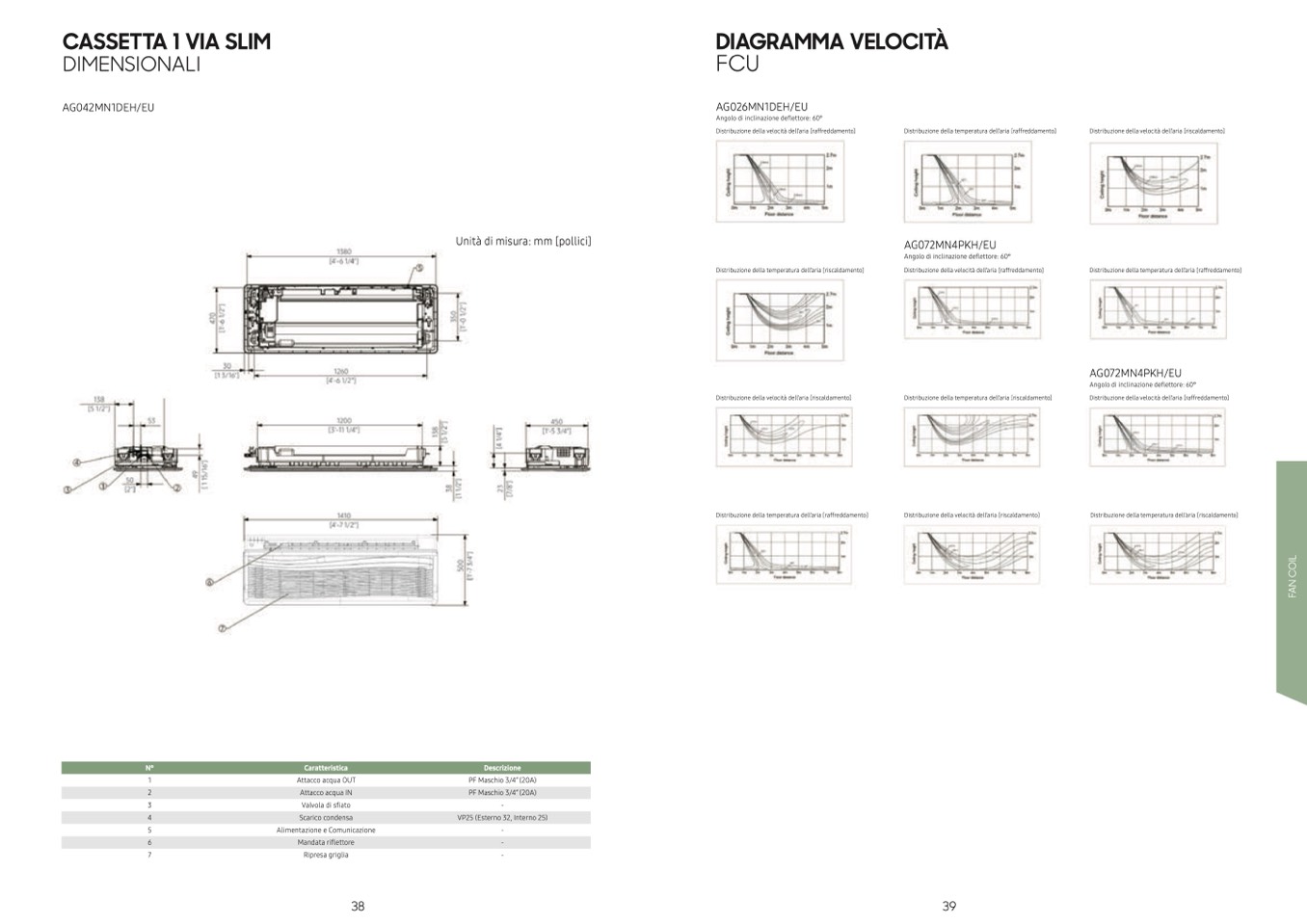

CASSETTA 1 VIA SLIM

DIMENSIONALI

AG042MN1DEH/EU

DIAGRAMMA VELOCITÀ

Distribuzione della temperatura dell’aria [raffreddamento]

AG072MN4PKH/EU

Angolo di inclinazione deflettore: 60°

Distribuzione della velocità dell’aria [raffreddamento]

Distribuzione della temperatura dell’aria [riscaldamento]

Distribuzione della velocità dell’aria [riscaldamento]

Unità di misura: mm [pollici]

AG026MN1DEH/EU

Angolo di inclinazione deflettore: 60°

Distribuzione della velocità dell’aria [raffreddamento]

Distribuzione della temperatura dell’aria [riscaldamento]

Distribuzione della velocità dell’aria [riscaldamento]

Distribuzione della temperatura dell’aria [raffreddamento]

Distribuzione della velocità dell’aria [riscaldamento]

Distribuzione della temperatura dell’aria [raffreddamento]

AG072MN4PKH/EU

Angolo di inclinazione deflettore: 60°

Distribuzione della velocità dell’aria [raffreddamento]

Distribuzione della temperatura dell’aria [riscaldamento]

FCU

N°

Caratteristica

Descrizione

1

3

5

7

Attacco acqua OUT

Valvola di sfiato

Alimentazione e Comunicazione

Ripresa griglia

PF Maschio 3/4” (20A)

-

-

-

2

Attacco acqua IN

PF Maschio 3/4” (20A)

4

Scarico condensa

VP25 (Esterno 32, Interno 25)

6

Mandata riflettore

-
