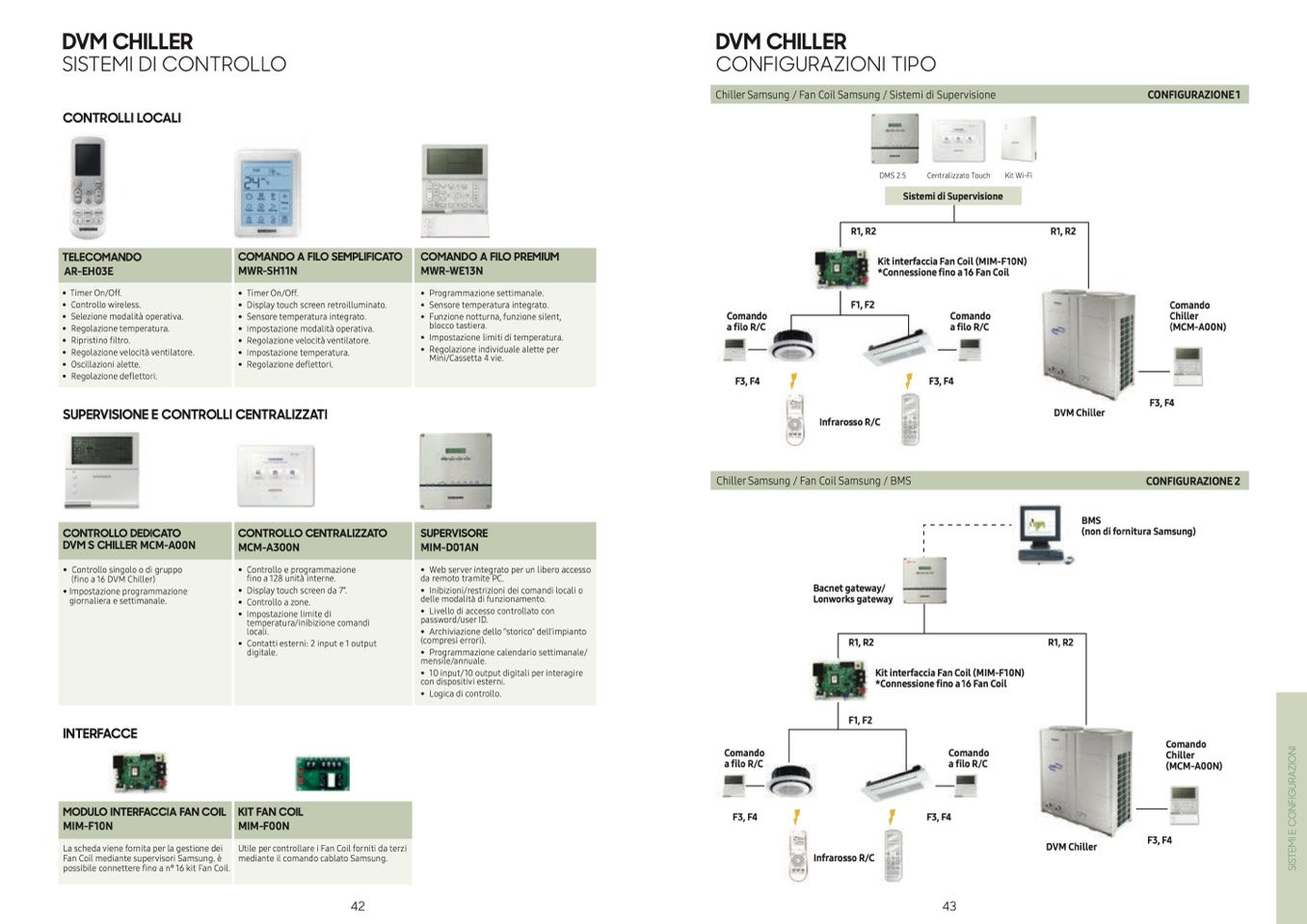

DVM CHILLER

SISTEMI DI CONTROLLO

CONTROLLI LOCALI

DVM CHILLER

CONFIGURAZIONI TIPO

Chiller Samsung / Fan Coil Samsung / Sistemi di Supervisione

CONFIGURAZIONE 1

DMS 2.5

Centralizzato Touch

Sistemi di Supervisione

Kit Wi-Fi

R1, R2

F1, F2

Infrarosso R/C

R1, R2

TELECOMANDO

AR-EH03E

COMANDO A FILO SEMPLIFICATO

MWR-SH11N

COMANDO A FILO PREMIUM

MWR-WE13N

• TimerOn/Off.

• Controllo wireless.

• Selezione modalità operativa.

• Regolazione temperatura.

• Ripristinofiltro.

• Regolazione velocità ventilatore.

• Oscillazioni alette.

• Regolazione deflettori.

• TimerOn/Off.

• Display touch screen retroilluminato.

• Sensore temperatura integrato.

• Impostazione modalità operativa.

• Regolazione velocità ventilatore.

• Impostazione temperatura.

• Regolazione deflettori.

• Programmazione settimanale.

• Sensore temperatura integrato.

• Funzione notturna, funzione silent,

blocco tastiera.

• Impostazione limiti di temperatura.

• Regolazione individuale alette per

Mini/Cassetta 4 vie.

Comando

a filo R/C

F3, F4

Kit interfaccia Fan Coil (MIM-F10N)

*Connessione fino a 16 Fan Coil

Comando

a filo R/C

F3, F4

Comando

Chiller

(MCM-A00N)

F3, F4

CONFIGURAZIONE 2

BMS

(non di fornitura Samsung)

SUPERVISIONE E CONTROLLI CENTRALIZZATI

DVM Chiller

Chiller Samsung / Fan Coil Samsung / BMS

CONTROLLO DEDICATO

DVM S CHILLER MCM-A00N

CONTROLLO CENTRALIZZATO

MCM-A300N

SUPERVISORE

MIM-D01AN

• Controllo singolo o di gruppo

(fino a 16 DVM Chiller)

• Impostazione programmazione

giornaliera e settimanale.

• Controllo e programmazione

fino a 128 unità interne.

• Display touch screen da 7”.

• Controllo a zone.

• Impostazione limite di

temperatura/inibizione comandi

locali.

• Contatti esterni: 2 input e 1 output

digitale.

• Web server integrato per un libero accesso

da remoto tramite PC.

• Inibizioni/restrizioni dei comandi locali o

delle modalità di funzionamento.

• Livello di accesso controllato con

password/user ID.

• Archiviazione dello “storico” dell’impianto

(compresi errori).

• Programmazione calendario settimanale/

mensile/annuale.

• 10 input/10 output digitali per interagire

con dispositivi esterni.

• Logica di controllo.

Bacnet gateway/

Lonworks gateway

INTERFACCE

Comando

Chiller

(MCM-A00N)

R1, R2

F1, F2

R1, R2

Kit interfaccia Fan Coil (MIM-F10N)

*Connessione fino a 16 Fan Coil

Comando

a filo R/C

F3, F4

Comando

a filo R/C

F3, F4

MODULO INTERFACCIA FAN COIL

MIM-F10N

KIT FAN COIL

MIM-F00N

La scheda viene fornita per la gestione dei

Fan Coil mediante supervisori Samsung.

è

possibile connettere fino a n° 16 kit Fan Coil.

Utile per controllare i Fan Coil forniti da terzi

mediante il comando cablato Samsung.
