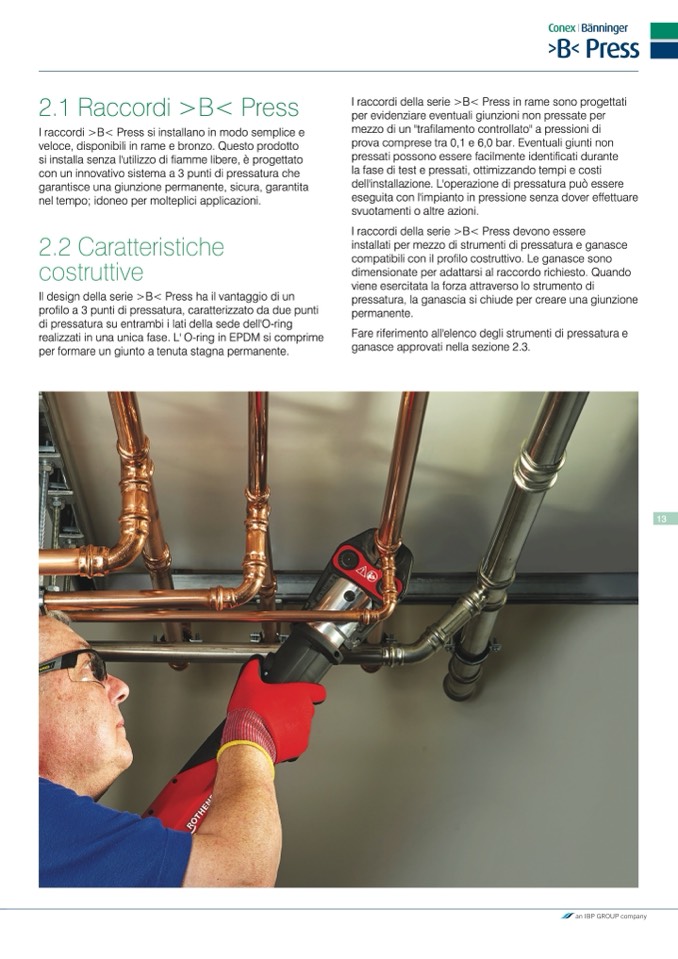

2.1 Raccordi >B< Press

I raccordi >B< Press si installano in modo semplice e

veloce, disponibili in rame e bronzo. Questo prodotto

si installa senza l'utilizzo di fiamme libere, è progettato

con un innovativo sistema a 3 punti di pressatura che

garantisce una giunzione permanente, sicura, garantita

nel tempo; idoneo per molteplici applicazioni.

2.2 Caratteristiche

costruttive

Il design della serie >B< Press ha il vantaggio di un

profilo a 3 punti di pressatura, caratterizzato da due punti

di pressatura su entrambi i lati della sede dell'O-ring

realizzati in una unica fase. L' O-ring in EPDM si comprime

per formare un giunto a tenuta stagna permanente.

I raccordi della serie >B< Press in rame sono progettati

per evidenziare eventuali giunzioni non pressate per

mezzo di un "trafilamento controllato" a pressioni di

prova comprese tra 0,1 e 6,0 bar. Eventuali giunti non

pressati possono essere facilmente identificati durante

la fase di test e pressati, ottimizzando tempi e costi

dell'installazione. L'operazione di pressatura può essere

eseguita con l'impianto in pressione senza dover effettuare

svuotamenti o altre azioni.

I raccordi della serie >B< Press devono essere

installati per mezzo di strumenti di pressatura e ganasce

compatibili con il profilo costruttivo. Le ganasce sono

dimensionate per adattarsi al raccordo richiesto. Quando

viene esercitata la forza attraverso lo strumento di

pressatura, la ganascia si chiude per creare una giunzione

permanente.

Fare riferimento all'elenco degli strumenti di pressatura e

ganasce approvati nella sezione 2.3.
