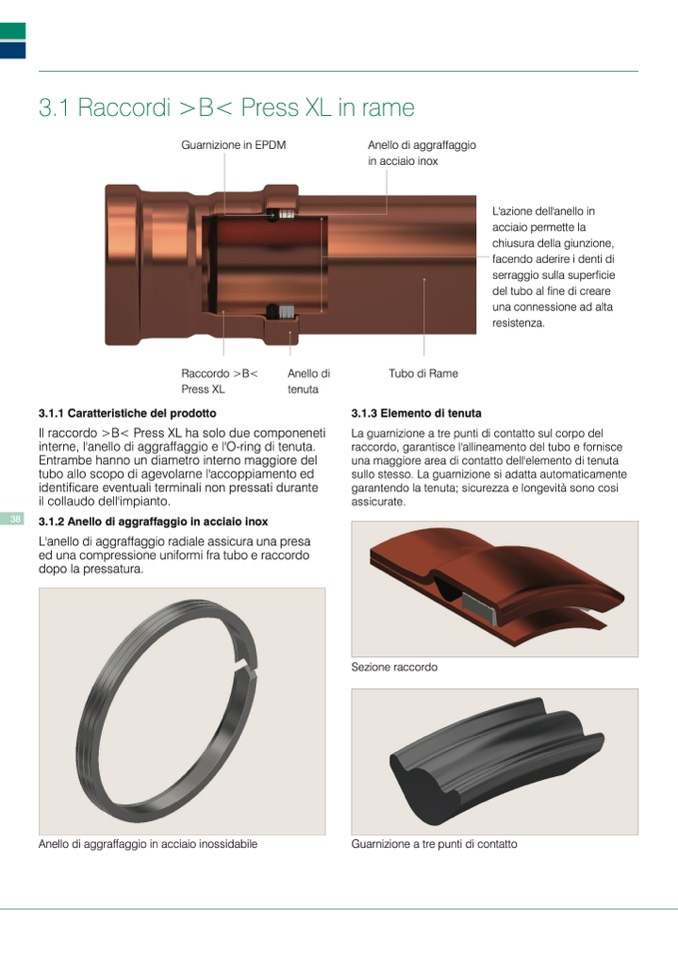

3.1 Raccordi >B< Press XL in rame
Guarnizione in EPDM
Anello di aggraffaggio
in acciaio inox
L'azione dell'anello in
acciaio permette la
chiusura della giunzione,
facendo aderire i denti di
serraggio sulla superficie
del tubo al fine di creare
una connessione ad alta
resistenza.
38
Raccordo >B<
Press XL
3.1.1 Caratteristiche del prodotto
Anello di
tenuta
Tubo di Rame
3.1.3 Elemento di tenuta
Il raccordo >B< Press XL ha solo due componeneti
interne, l'anello di aggraffaggio e l'O-ring di tenuta.
Entrambe hanno un diametro interno maggiore del
tubo allo scopo di agevolarne l'accoppiamento ed
identificare eventuali terminali non pressati durante
il collaudo dell'impianto.
3.1.2 Anello di aggraffaggio in acciaio inox
L'anello di aggraffaggio radiale assicura una presa
ed una compressione uniformi fra tubo e raccordo
dopo la pressatura.
Anello di aggraffaggio in acciaio inossidabile
La guarnizione a tre punti di contatto sul corpo del
raccordo, garantisce l'allineamento del tubo e fornisce
una maggiore area di contatto dell'elemento di tenuta
sullo stesso. La guarnizione si adatta automaticamente
garantendo la tenuta; sicurezza e longevità sono cosi
assicurate.
Sezione raccordo
Guarnizione a tre punti di contatto
