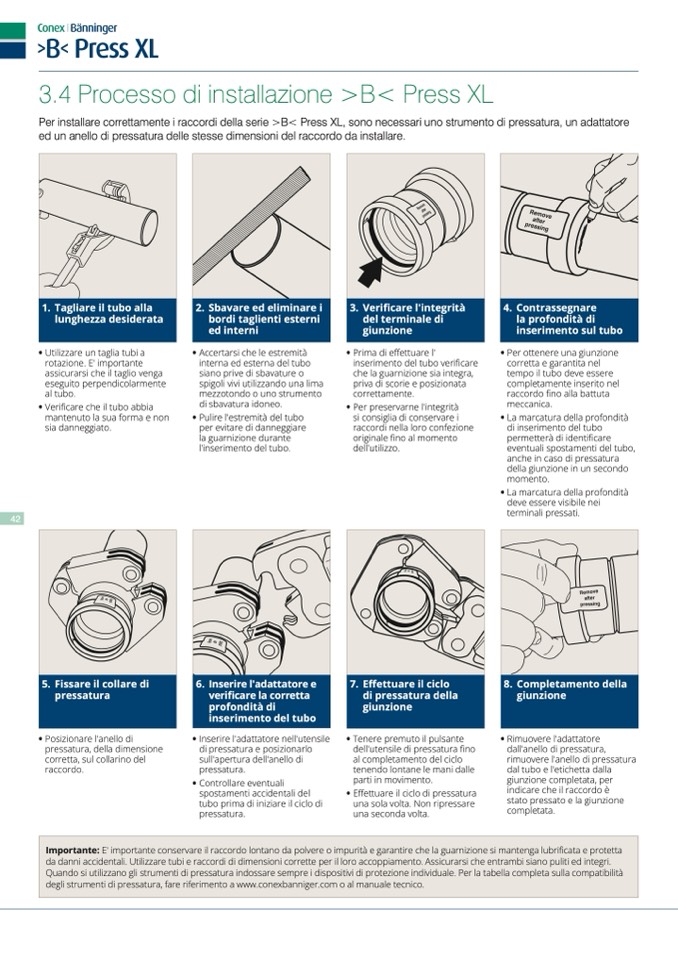

3.4 Processo di installazione >B< Press XL
Per installare correttamente i raccordi della serie >B< Press XL, sono necessari uno strumento di pressatura, un adattatore
ed un anello di pressatura delle stesse dimensioni del raccordo da installare.
1. Tagliare il tubo alla
lunghezza desiderata
2. Sbavare ed eliminare i
bordi taglienti esterni
ed interni
3. Veri
ficare l'integrit
à
del terminale di
giunzione
4. Contrassegnare
la profondità di
inserimento sul tubo
42
• Utilizzare un taglia tubi a
rotazione. E' importante
assicurarsi che il taglio venga
eseguito perpendicolarmente
al tubo.
• Veri
ficare che il tubo abbia
mantenuto la sua forma e non
sia danneggiato.
• Accertarsi che le estremit
à
interna ed esterna del tubo
siano prive di sbavature o
spigoli vivi utilizzando una lima
mezzotondo o uno strumento
di sbavatura idoneo.
• Pulire l'estremit
à del tubo
per evitare di danneggiare
la guarnizione durante
l'inserimento del tubo.
• Prima di e
ffettuare l'
inserimento del tubo veri
ficare
che la guarnizione sia integra,
priva di scorie e posizionata
correttamente.
• Per preservarne l'integrità
si consiglia di conservare i
raccordi nella loro confezione
originale
fino al momento
dell'utilizzo.
• Per ottenere una giunzione
corretta e garantita nel
tempo il tubo deve essere
completamente inserito nel
raccordo fino alla battuta
meccanica.
• La marcatura della profondità
di inserimento del tubo
permetterà di identi
ficare
eventuali spostamenti del tubo,
anche in caso di pressatura
della giunzione in un secondo
momento.
• La marcatura della profondità
deve essere visibile nei
terminali pressati.
6. Inserire l'adattatore e
veri
ficare la corretta
profondit
à di
inserimento del tubo
5. Fissare il collare di
pressatura
8. Completamento della
giunzione
7. E
ffettuare il ciclo
di pressatura della
giunzione
• Posizionare l'anello di
pressatura, della dimensione
corretta, sul collarino del
raccordo.
• Inserire l'adattatore nell'utensile
di pressatura e posizionarlo
sull'apertura dell'anello di
pressatura.
• Controllare eventuali
spostamenti accidentali del
tubo prima di iniziare il ciclo di
pressatura.
• Tenere premuto il pulsante
dell'utensile di pressatura fino
al completamento del ciclo
tenendo lontane le mani dalle
parti in movimento.
• E
ffettuare il ciclo di pressatura
una sola volta. Non ripressare
una seconda volta.
• Rimuovere l'adattatore
dall'anello di pressatura,
rimuovere l'anello di pressatura
dal tubo e l'etichetta dalla
giunzione completata, per
indicare che il raccordo
è
stato pressato e la giunzione
completata.
Importante: E' importante conservare il raccordo lontano da polvere o impurità e garantire che la guarnizione si mantenga lubrificata e protetta
da danni accidentali. Utilizzare tubi e raccordi di dimensioni corrette per il loro accoppiamento. Assicurarsi che entrambi siano puliti ed integri.
Quando si utilizzano gli strumenti di pressatura indossare sempre i dispositivi di protezione individuale. Per la tabella completa sulla compatibilit
à
degli strumenti di pressatura, fare riferimento a www.conexbanniger.com o al manuale tecnico.
