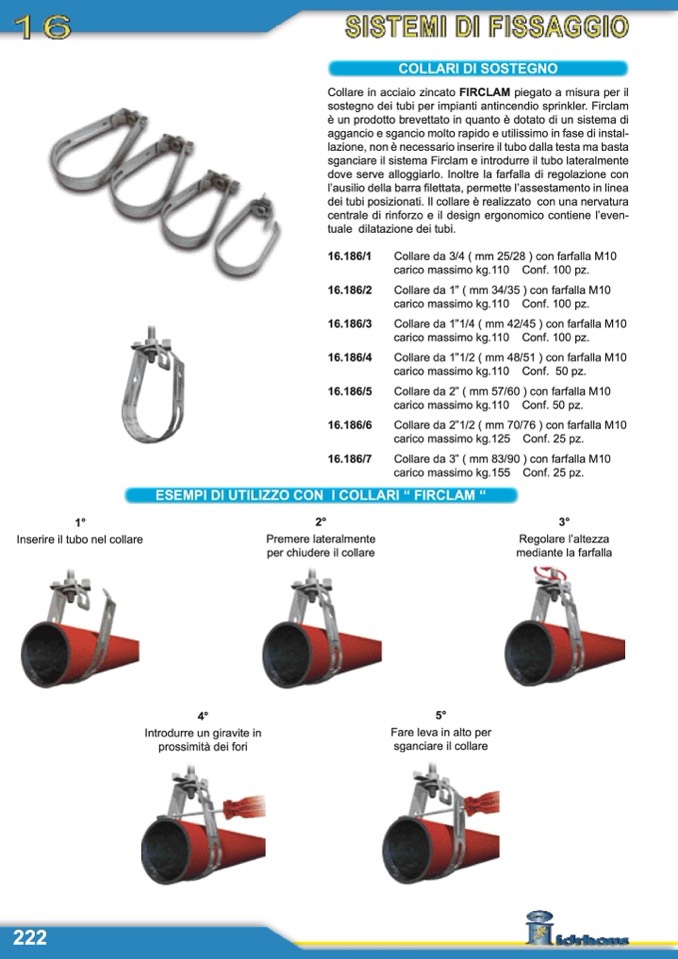

ESEMPI DI UTILIZZO CON I COLLARI “ FIRCLAM “

1°

2°

3°

Inserire il tubo nel collare

Premere lateralmente

per chiudere il collare

Regolare l’altezza

mediante la farfalla

COLLARI DI SOSTEGNO

Collare in acciaio zincato FIRCLAM piegato a misura per il

sostegno dei tubi per impianti antincendio sprinkler. Firclam

è un prodotto brevettato in quanto è dotato di un sistema di

aggancio e sgancio molto rapido e utilissimo in fase di instal-

lazione, non è necessario inserire il tubo dalla testa ma basta

sganciare il sistema Firclam e introdurre il tubo lateralmente

dove serve alloggiarlo. Inoltre la farfalla di regolazione con

l’ausilio della barra filettata, permette l’assestamento in linea

dei tubi posizionati. Il collare è realizzato con una nervatura

centrale di rinforzo e il design ergonomico contiene l’even-

tuale dilatazione dei tubi.

16.186/1

16.186/2

16.186/3

16.186/4

16.186/5

16.186/6

16.186/7

Collare da 3/4 ( mm 25/28 ) con farfalla M10

carico massimo kg.110 Conf. 100 pz.

Collare da 1” ( mm 34/35 ) con farfalla M10

carico massimo kg.110 Conf. 100 pz.

Collare da 1”1/4 ( mm 42/45 ) con farfalla M10

carico massimo kg.110 Conf. 100 pz.

Collare da 1”1/2 ( mm 48/51 ) con farfalla M10

carico massimo kg.110 Conf. 50 pz.

Collare da 2” ( mm 57/60 ) con farfalla M10

carico massimo kg.110 Conf. 50 pz.

Collare da 2”1/2 ( mm 70/76 ) con farfalla M10

carico massimo kg.125 Conf. 25 pz.

Collare da 3” ( mm 83/90 ) con farfalla M10

carico massimo kg.155 Conf. 25 pz.

4°

Introdurre un giravite in

prossimità dei fori

5°

Fare leva in alto per

sganciare il collare

222
