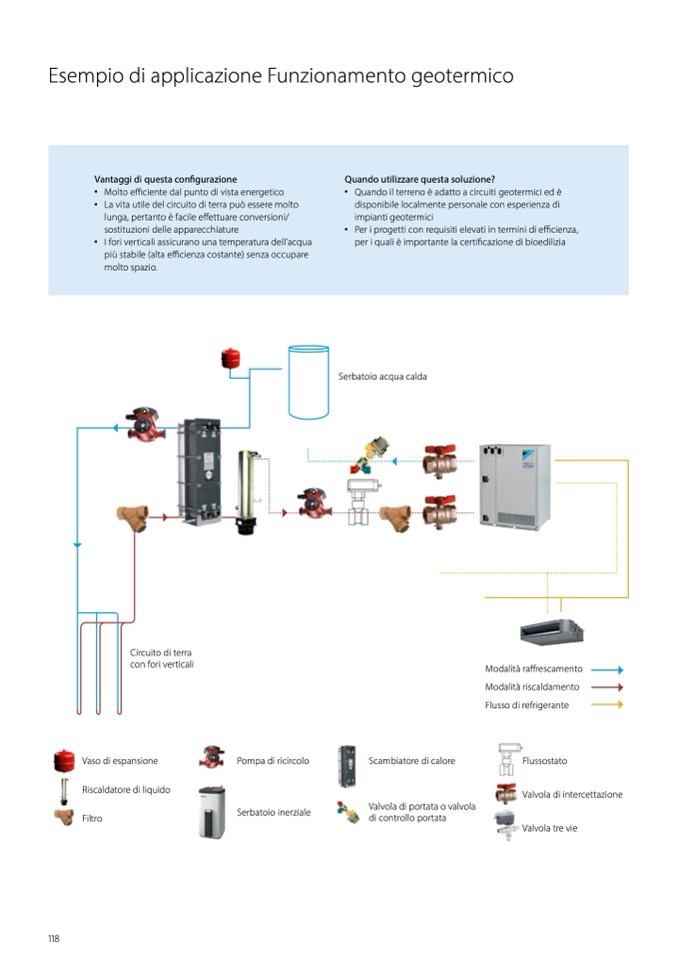

Esempio di applicazione Funzionamento geotermico
Vantaggi di questa configurazione
J
Molto e
fficiente dal punto di vista energetico
J
La vita utile del circuito di terra può essere molto
lunga, pertanto
è facile effettuare conversioni/
sostituzioni delle apparecchiature
J
I fori verticali assicurano una temperatura dell'acqua
pi
ù stabile (alta efficienza costante) senza occupare
molto spazio.
Quando utilizzare questa soluzione?
J
Quando il terreno
è adatto a circuiti geotermici ed
è
disponibile localmente personale con esperienza di
impianti geotermici
J
Per i progetti con requisiti elevati in termini di e
fficienza,
per i quali
è importante la certi
ficazione di bioedilizia
Serbatoio acqua calda
Circuito di terra
con fori verticali
Vaso di espansione
Riscaldatore di liquido
Filtro
Pompa di ricircolo
Serbatoio inerziale
Scambiatore di calore
Valvola di portata o valvola
di controllo portata
Modalità raffrescamento
Modalità riscaldamento
Flusso di refrigerante
Flussostato
Valvola di intercettazione
Valvola tre vie
118
